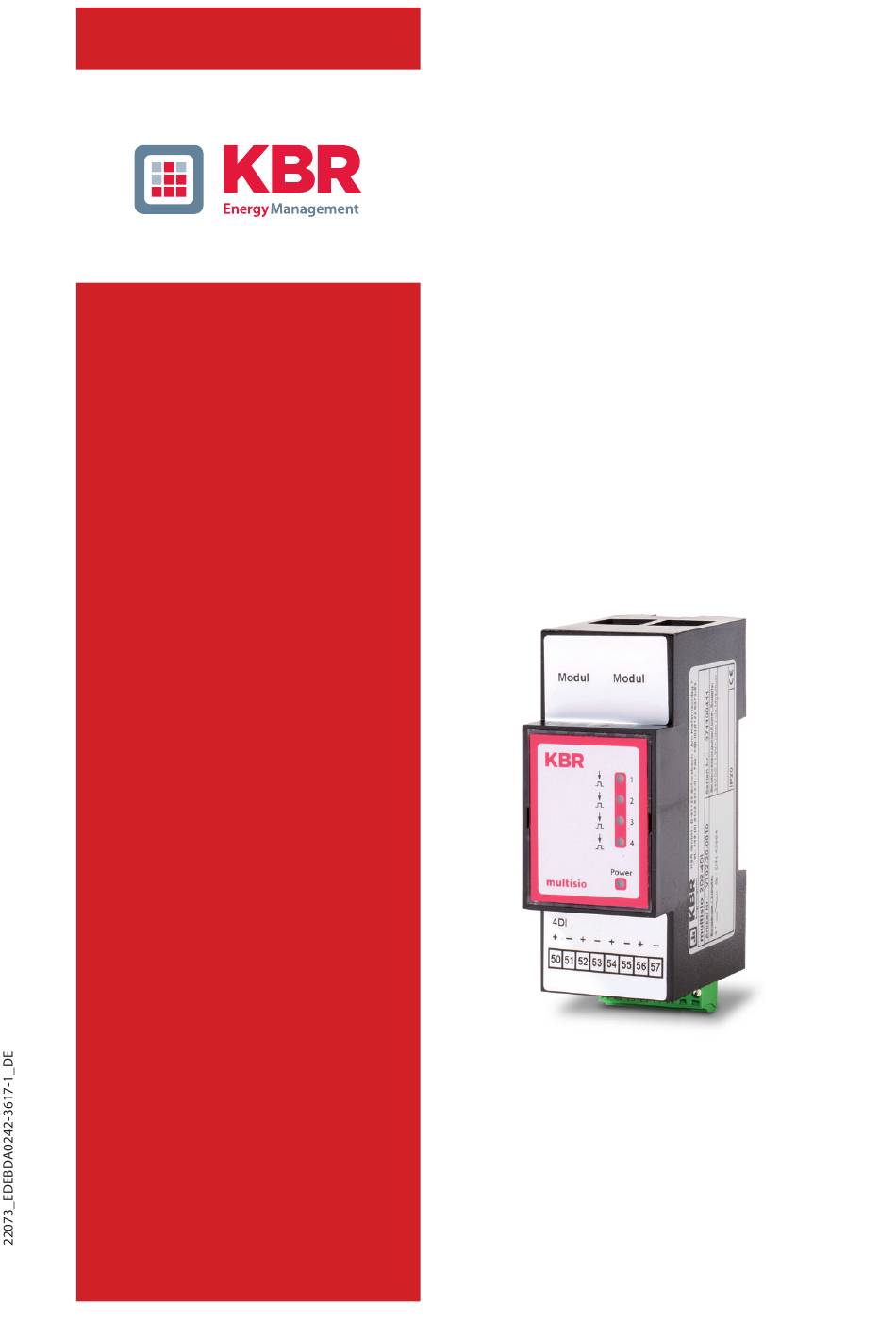

- Seite 1 Bedienungsanleitung Technische Parameter 4fach- Digitaleingangsmodul multisio D2-4DI-2 D2-4DI-2 Ihr Partner in Sachen Netzanalyse System deutsch...
- Seite 2 KBR multisio D2-4DI-2 Einleitung Sehr geehrte Kundin, sehr geehrter Kunde, an dieser Stelle möchten wir Ihnen dafür danken, dass Sie sich für ein Produkt aus unse- rem Hause entschieden haben. Damit Sie mit der Bedienung und Programmierung des Geräts vertraut werden und Sie immer den vollen Funktionsumfang dieses qualitativ hochwertigen Produktes nutzen können, sollten Sie die zugehörige Bedienungsanleitung aufmerksam durchlesen.
- Seite 3 Einleitung KBR multisio D2-4DI-2 Dieses Handbuch enthält Hinweise, die Sie zu Ihrer persönlichen Sicherheit sowie zur Vermeidung von Sachschäden beachten müssen. Die Hinweise sind durch ein Warndreieck bzw. durch ein Info - Symbol hervorgehoben, und je nach Gefährdungsgrad dargestellt. GEFÄHRLICHE SPANNUNG bedeutet, dass Tod, schwere Körperverletzung oder erheblicher Sachschaden...
-
Seite 4: Montage Des Geräts
KBR multisio D2-4DI-2 Einleitung Produkthaftung Das von uns gelieferte Produkt ist ein Qualitätserzeugnis. Es werden ausschließlich Bauteile hoher Zuverlässigkeit und bester Qualität eingesetzt. Jedes Gerät wird vor seiner Auslieferung einem Langzeittest unterzogen. Bezüglich der Produkthaftung, verweisen wir an dieser Stelle auf unsere allgemeinen Geschäftsbedingungen für Elektronikgeräte. -
Seite 5: Digitaleingangsmodul Anschlussplan
Die 4 Eingangs-LED`s geben Hinweis auf den Zustand der Digitaleingänge, die Power-LED zeigt an, ob die Betriebsspannung anliegt. Das multisio D2-4DI-2 verwaltet die digitalen Eingänge auf zwei auswählbaren, unterschiedlichen Arten. Jeder Eingang kann separat als Impulszähleingang oder als zustandsgesteuerter Eingang konfiguriert werden. -
Seite 6: Digitaleingangsmodul Led-Anzeige
KBR multisio D2-4DI-2 Digitaleingangsmodul LED-Anzeige Im KBR Modulbus Scanmode blinken alle 4 Eingangs-LED’s. Im Modul Erkennungsmode wird mit den Eingangs-LED’s ein Laufl icht ausge- geben. Die Anzeigen sind: LED1 für Eingang 1 LED2 für Eingang 2 LED3 für Eingang 3 LED4 für Eingang 4... -
Seite 7: Funktion Der Dip-Schalter
KBR multisio D2-4DI-2 Funktion der DIP-Schalter: Betriebsart Das multisio D2-4DI-2 kennt für jeden Eingang die Betriebs- arten „normal“ und „manuell“. Die Umschaltung erfolgt über die DIP-Schalter 5 bis 8. Die Zuordnung der DIP-Schalter zu den Eingängen sind: DIP-Schalter 5 schaltet die Betriebsart des Eingangs 1... -
Seite 8: Dip-Schalter Einstellungen
KBR multisio D2-4DI-2 DIP-Schalter Einstellungen Bedeutung Betriebsart- Zustand Eingang 1 = normale Betriebsart — — Eingang 1 = manuelle Betriebsart passiv / aus Eingang 1 = manuelle Betriebsart aktiv / ein Eingang 2 = normale Betriebsart — — Eingang 2 = manuelle Betriebsart passiv / aus... -
Seite 9: Technische Daten
KBR multisio D2-4DI-2 Technische Daten: Stromversorgung: Über Modulbus 24VDC / ca. 2W Anschluss Modularsteckbuchse RJ-12:6P6C Hardware Eingänge: 4Digitaleingänge: S0 - kompatibel < 2 mA = aus, > 10 mA = ein Ausgangsspannung < 24 VDC, Polarität beachten Ausgangsstrom <= 15 mA... - Seite 10 KBR multisio D2-4DI-2 Umgebungsbedingungen / Elektrische Sicherheit Umgebungs Normen DIN EN 60721-3-3/A2: 1997-07; bedinungen 3K5+3Z11; (IEC721-3-3; 3K5+3Z11) Betriebstemperatur K55 (-5°C …. +55°C) Luftfeuchtigkeit 5 % … 95 %, nicht kondensierend Lagertemperatur K55 (-25°C …. +70°C) Betriebshöhe 0..2000m über NN Elektrische...
- Seite 11 Notizen KBR multisio D2-4DI-2 Rev. 2.01...
