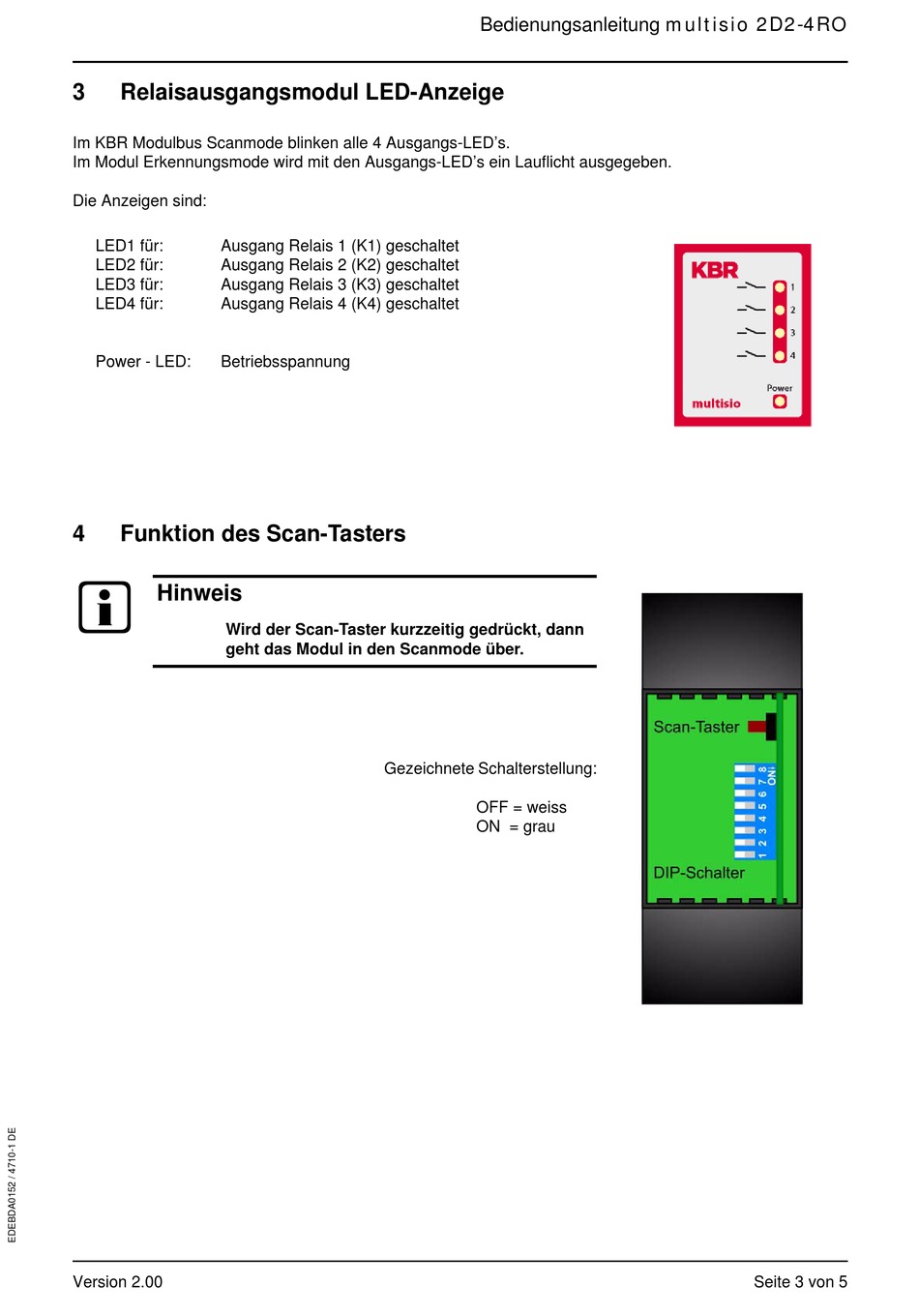

Relaisausgangsmodul LED-Anzeige
Im KBR Modulbus Scanmode blinken alle 4 Ausgangs-LED's.
Im Modul Erkennungsmode wird mit den Ausgangs-LED's ein Lauflicht ausgegeben.
Die Anzeigen sind:
LED1 für:
Ausgang Relais 1 (K1) geschaltet
LED2 für:
Ausgang Relais 2 (K2) geschaltet
LED3 für:
Ausgang Relais 3 (K3) geschaltet
LED4 für:
Ausgang Relais 4 (K4) geschaltet
Power - LED:
Betriebsspannung
4
Funktion des Scan-Tasters
b
Hinweis
Wird der Scan-Taster kurzzeitig gedrückt, dann
geht das Modul in den Scanmode über.
Version 2.00
Bedienungsanleitung multisio 2D2-4RO
Gezeichnete Schalterstellung:
OFF = weiss
ON = grau
Seite 3 von 5
