KBR multisio D2-4AI-2
4

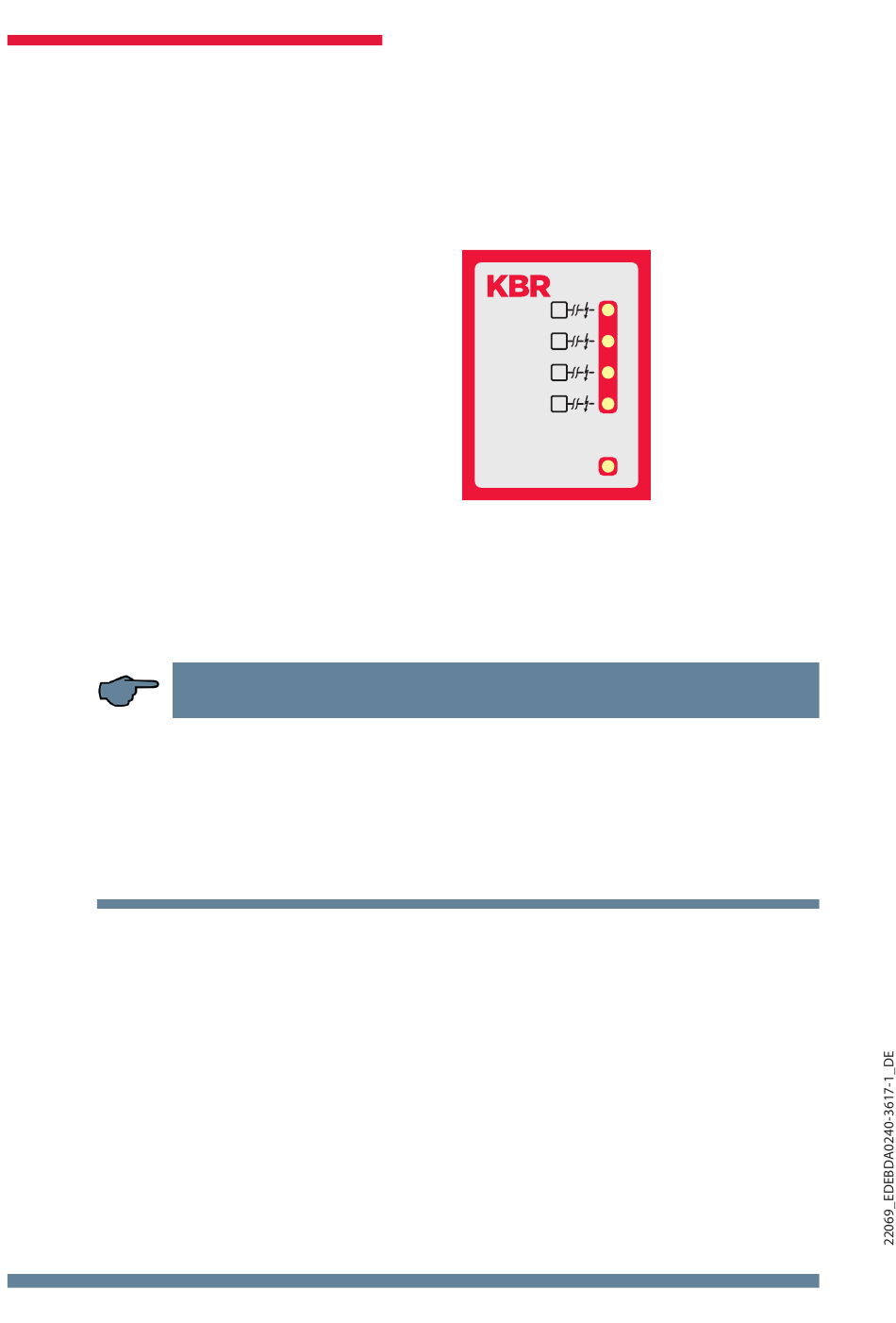

Analogeingangsmodul LED-Anzeige
Im KBR Modulbus Scanmode blinken alle 4 Eingangs-LED's.
Im Modul Erkennungsmode wird mit den Eingangs-LED's ein Laufl icht ausge-
geben.
Die Anzeigen sind:
LED1 für Eingang 1
LED2 für Eingang 2
LED3 für Eingang 3
LED4 für Eingang 4
Power-LED an:
Betriebsspannung
liegt an
Die LED's an dem 4fach Analogmodul sind an, wenn ein Analog-Eingangssignal
erkannt wird und die Werte in den eingestellten Grenzen gemessen werden.
Die LED's gehen aus, wenn kein Analogwertgeber angeschlossen ist bzw. der
Geber kurzgeschlossen ist. Die LED's blinken, wenn ein Grenzwert über bzw.
unterschritten wird.
Beim Betrieb am Basisgerät multisio D6...x (ab D6-ESBS-5DI6RO1DO-5) ist das
Modul immer im 0-20mA / 0-10V - Betrieb, d. h. die LED`s der Eingänge 1 - 4
sind immer an.
Die Umrechnung 4-20mA / 2-10V wird im Basisgerät multisio D6...x vorgenom-
men.
6
HINWEIS
AI
1
AI
2
AI
3
4
AI
Power
multisio
Rev. 2.01
