Inhaltszusammenfassung für KBR multisio 2D2-4RO

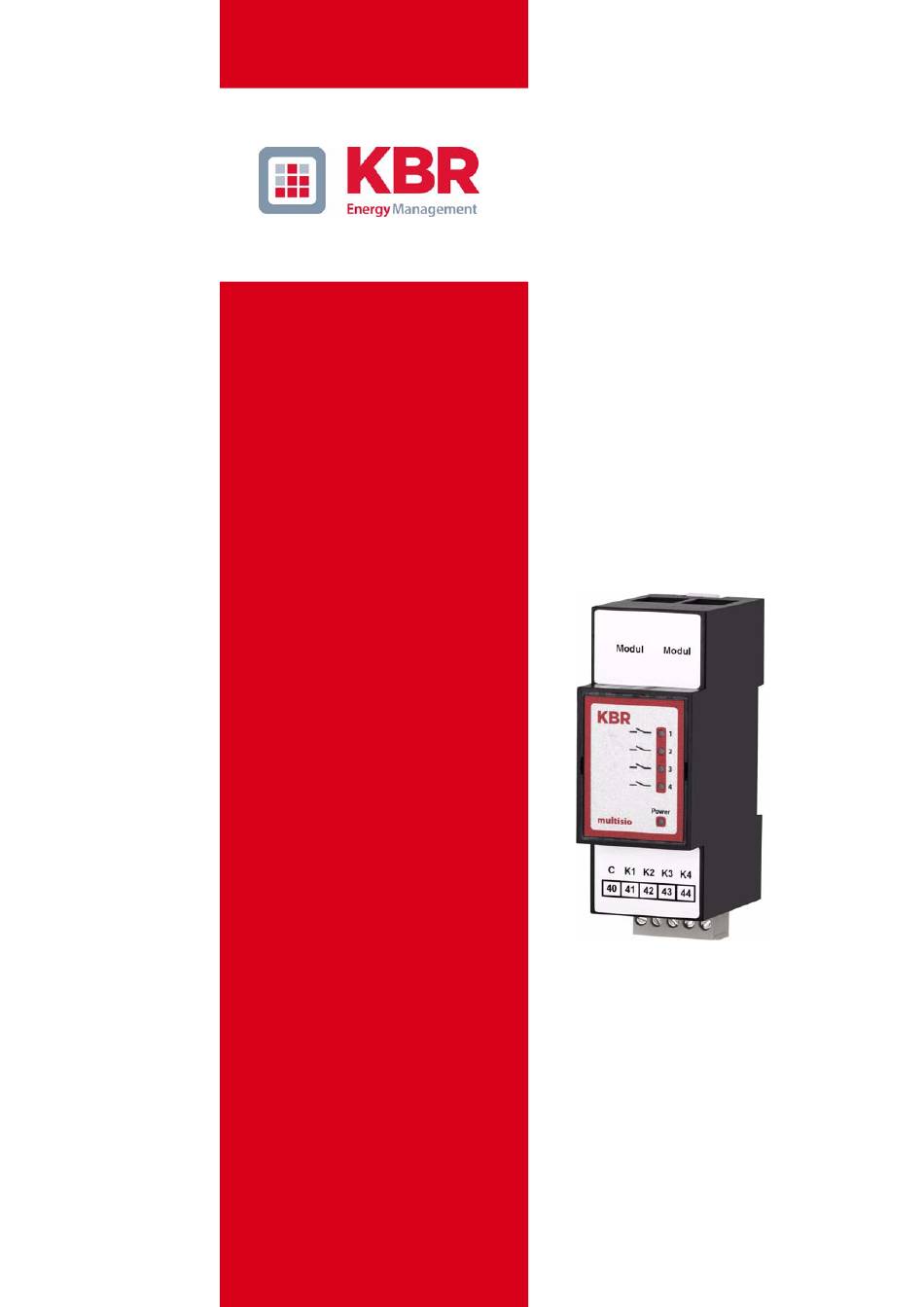

- Seite 1 Bedienungsanleitung Funktionsbeschreibung multisio 2D2-4RO 4fach Relaisausgangsmodul...
- Seite 2 KBR GmbH Am Kiefernschlag 7 D-91126 Schwabach T +49 (0) 9122 6373-0 F +49 (0) 9122 6373-83 E info@kbr.de www.kbr.de...
- Seite 3 Bedienungsanleitung multisio 2D2-4RO Inhaltsverzeichnis Funktionsbeschreibung Relaisausgangsmodul multisio 2D2-4RO .. 2 Relaisausgangsmodul Anschlussplan ..........2 Relaisausgangsmodul LED-Anzeige ............ 3 Funktion des Scan-Tasters ..............3 Funktion der DIP-Schalter: ..............4 5.1 Betriebsart ......................4 5.2 DIP-Schalter Einstellungen .................. 4 Technische Daten .................. 5 Version 2.00...
- Seite 4 Bedienungsanleitung multisio 2D2-4RO Funktionsbeschreibung Relaisausgangsmodul multisio 2D2-4RO Die Hardware des multisio 2D2-4RO unterstützt 1 potentialbehafteten Schaltspannungseingang, 4 potential- behaftete Relaisausgänge, 5 LED's und einen 8fach DIP-Schalter. Die Relaisausgänge dienen zur Ansteuerung der Schütze der Kompensationsstufen in den Kompensationsan- lagen oder anderen Systemen.
- Seite 5 Bedienungsanleitung multisio 2D2-4RO Relaisausgangsmodul LED-Anzeige Im KBR Modulbus Scanmode blinken alle 4 Ausgangs-LED’s. Im Modul Erkennungsmode wird mit den Ausgangs-LED’s ein Lauflicht ausgegeben. Die Anzeigen sind: LED1 für: Ausgang Relais 1 (K1) geschaltet LED2 für: Ausgang Relais 2 (K2) geschaltet LED3 für:...
- Seite 6 Bedienungsanleitung multisio 2D2-4RO Funktion der DIP-Schalter: Betriebsart Das multisio 2D2-4RO kennt für jeden Ausgang die Betriebsarten "normal" und "manuell". Die Umschaltung erfolgt über die DIP-Schalter 5 bis 8. Die Zuordnung der DIP-Schalter zu den Ausgängen sind: • DIP-Schalter 5 schaltet die Betriebsart des Ausgangs 1 •...
- Seite 7 Kontaktbelastbarkeit jeweils 500VA, 2A, 250V 50/60Hz Überspannungskategorie CAT II Modulbusschnittstelle: serielle Schnittstelle RS-485 Modulbusanschluss RJ-12 für konfektioniertes KBR-Systemkabel, max. Länge 30 m bei geeigneter Verlegung Übertragungsgeschwindigkeit 38400 Bps Busprotokoll KBR - Modulbus Anzeige: 4x Meldung 1x Betriebsanzeige Bedieneinheit DIP-Schalter 1x 8-fach, für manuellen Btrieb...
- Seite 8 ERKLÄRUNG DER KONFORMITÄT DECLARATION OF CONFORMITY DÉCLARATION DE CONFORMITÉ KBR GmbH Schwabach We/Nous (Name des Anbieters / supplier´s name / norm du fournisseur) Am Kiefernschlag 7 D-91126 Schwabach (Anschrift / address / addresse) erklären in alleiniger Verantwortung, dass das (die) Produkt(e) / declare under our sole responsibility that the product(s) / Déclarons sous notre seule responsabilité, ques le(s) produit(s)
- Seite 9 KBR GmbH KBR GmbH Abteilung Entwicklung Development Am Kiefernschlag 7 Am Kiefernschlag 7 D-91126 Schwabach D-91126 Schwabach / Germany Vorschläge: Suggestions: Korrekturen: Corrections: Betrifft Gerät: Device concerned Sollten Sie beim Lesen dieser Bedienungsanleitung oder If you come across misprints in this user manual or prin- Druckschrift auf Druckfehler gestoßen sein, bitten wir...
