Inhaltszusammenfassung für KBR multisio 2D2-4TI

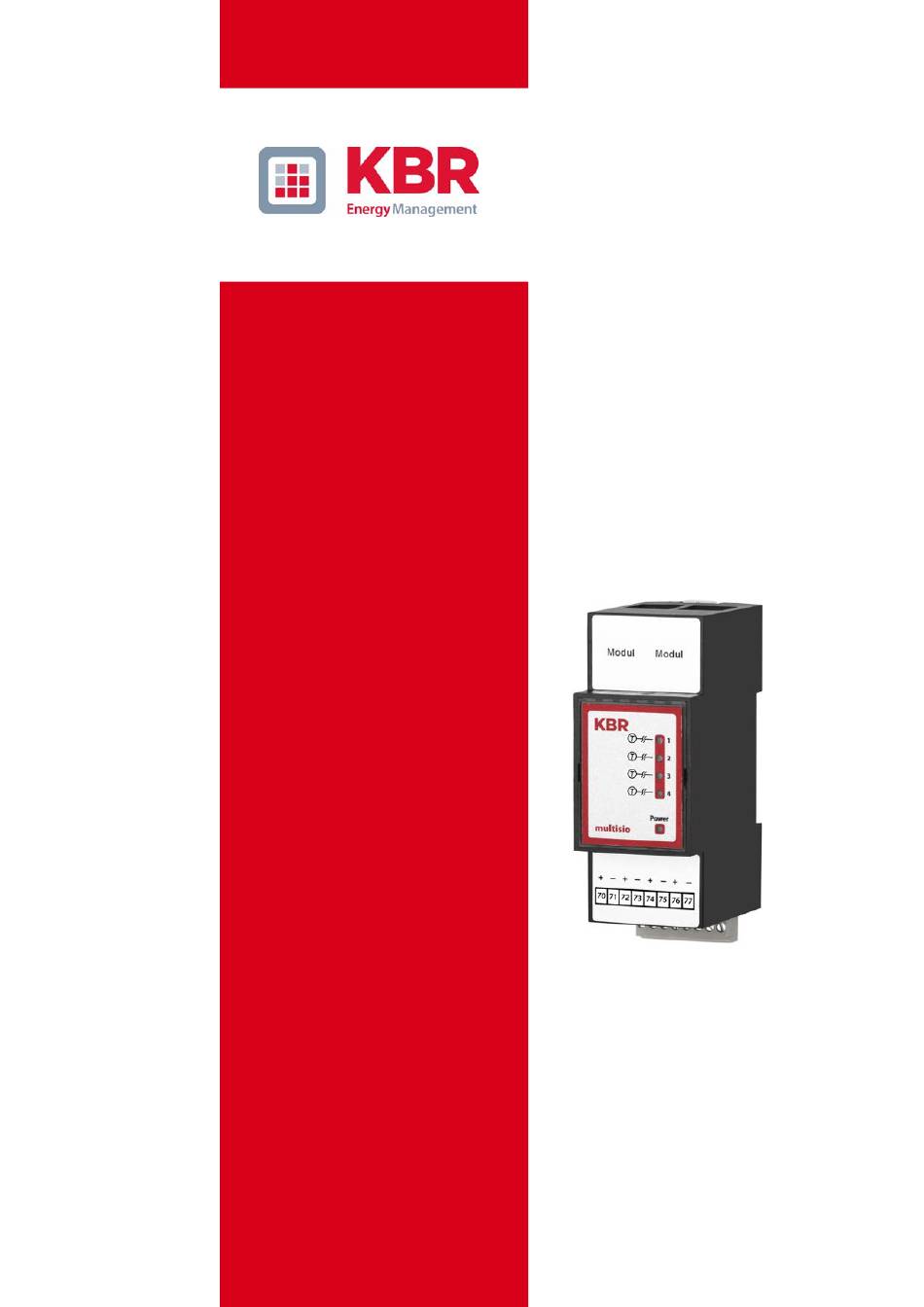

- Seite 1 Bedienungsanleitung Funktionsbeschreibung multisio 2D2-4TI 4fach Temperatureingangsmodul...
- Seite 2 KBR GmbH Am Kiefernschlag 7 D-91126 Schwabach T +49 (0) 9122 6373-0 F +49 (0) 9122 6373-83 E info@kbr.de www.kbr.de...
- Seite 3 Bedienungsanleitung multisio 2D2-4TI Inhaltserzeichnis Funktionsbeschreibung Temperatureingangsmodul multisio 2D2-4TI ..................2 Temperatureingangsmodul Anschlussplan ........2 Temperatureingangsmodul LED-Anzeige ........... 3 Funktion des Scan-Tasters ..............3 Funktion der DIP-Schalter ..............4 5.1 Betriebsart ......................4 5.2 DIP-Schalter Einstellungen .................. 5 Technische Daten .................. 6 Version 2.01...
- Seite 4 Bedienungsanleitung multisio 2D2-4TI Funktionsbeschreibung Temperatureingangsmodul multisio 2D2-4TI Die Hardware des multisio 2D2-4TI unterstützt 4 Temperatureingänge für PT1000 und 5 LED's. Das Modul wertet die Messwerte des an den Klemmen 70 und 71 usw. angeschlossenen Temperaturfühlers aus. Das Modul kann von einem Mastergerät (multisio xD6 (ab 5D6-ESBS-5DI6RO1DO) mit Modulbus oder PC mit VE über multisys 3D2-ESBS / multisys 3D2-BSES) über die Modulbusschnittstelle angesprochen werden.
- Seite 5 Bedienungsanleitung multisio 2D2-4TI Temperatureingangsmodul LED-Anzeige Im Modulbus Scanmode blinken alle 4 Eingangs-LED’s. Im Modul Erkennungsmode wird mit den Eingangs-LED’s ein Lauflicht ausgegeben. Die Anzeigen sind: LED1 für: Eingang 1 LED2 für: Eingang 2 LED3 für: Eingang 3 LED4 für: Eingang 4...
- Seite 6 Funktion der DIP-Schalter Betriebsart Das multisio 2D2-4TI kann für jeden Eingang die daran angeschlossene Leitung kalibrieren. Dazu muss anstatt des Temperaturfühlers PT-1000 ein hochgenauer Widerstand von 1000 Ohm am Ende der Leitung angeschlossen werden. Mit den DIP-Schaltern 5 bis 8 wird der Eingang auf die Betriebsart Leitungskalibrierung umgeschaltet.
- Seite 7 Bedienungsanleitung multisio 2D2-4TI DIP-Schalter Einstellungen Betriebsart Zustand Bedeutung Eingang 1 = normale Betriebsart Eingang 1 = Leitungskalibrierung beenden Eingang 1 = Leitungskalibrierung starten Eingang 2 = normale Betriebsart Eingang 2 = Leitungskalibrierung beenden Eingang 2 = Leitungskalibrierung starten Eingang 3 = normale Betriebsart...
- Seite 8 -20°C bis +80°C +/- 1% Ausführung 2 -40°C bis +40°C +/- 1% Modulbusschnittstelle: serielle Schnittstelle RS-485 Modulbusanschluss RJ-12 für konfektioniertes KBR-Systemkabel, max. Länge 30 m bei geeigneter Verlegung Übertragungsgeschwindigkeit 38400 Bps Busprotokoll KBR - Modulbus Anzeige: 4x Meldung 1x Betriebsanzeige...
- Seite 9 ERKLÄRUNG DER KONFORMITÄT DECLARATION OF CONFORMITY DÉCLARATION DE CONFORMITÉ KBR GmbH Schwabach We/Nous (Name des Anbieters / supplier´s name / norm du fournisseur) Am Kiefernschlag 7 D-91126 Schwabach (Anschrift / address / addresse) erklären in alleiniger Verantwortung, dass das (die) Produkt(e) / declare under our sole responsibility that the product(s) / Déclarons sous notre seule responsabilité, ques le(s) produit(s)
- Seite 10 KBR GmbH KBR GmbH Abteilung Entwicklung Development Am Kiefernschlag 7 Am Kiefernschlag 7 D-91126 Schwabach D-91126 Schwabach / Germany Vorschläge: Suggestions: Korrekturen: Corrections: Betrifft Gerät: Device concerned Sollten Sie beim Lesen dieser Bedienungsanleitung oder If you come across misprints in this user manual or prin- Druckschrift auf Druckfehler gestoßen sein, bitten wir...
