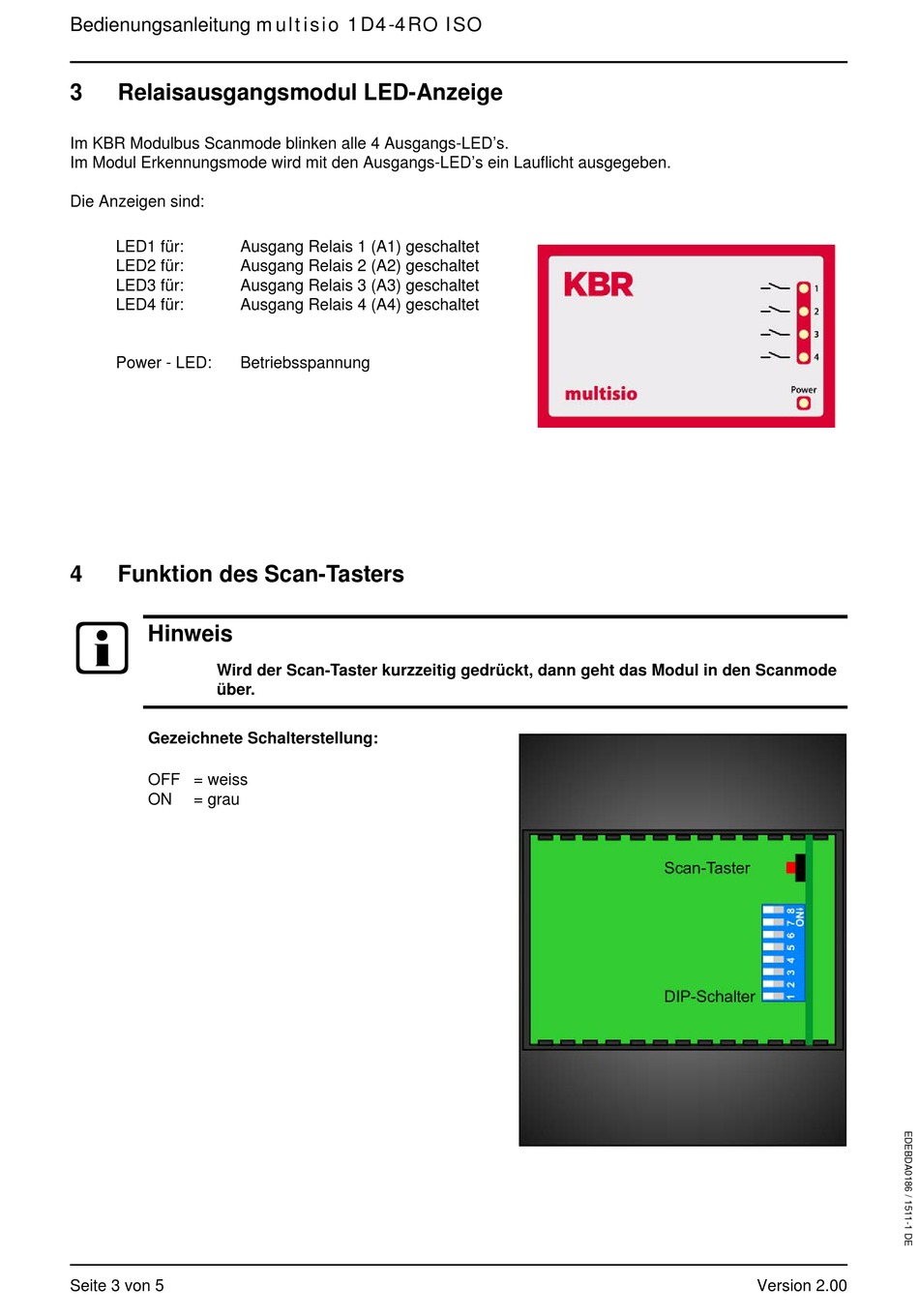

Relaisausgangsmodul LED-Anzeige
Im KBR Modulbus Scanmode blinken alle 4 Ausgangs-LED's.
Im Modul Erkennungsmode wird mit den Ausgangs-LED's ein Lauflicht ausgegeben.
Die Anzeigen sind:
LED1 für:
Ausgang Relais 1 (A1) geschaltet
LED2 für:
Ausgang Relais 2 (A2) geschaltet
LED3 für:
Ausgang Relais 3 (A3) geschaltet
LED4 für:
Ausgang Relais 4 (A4) geschaltet
Power - LED:
Betriebsspannung
4
Funktion des Scan-Tasters
b
Hinweis
Wird der Scan-Taster kurzzeitig gedrückt, dann geht das Modul in den Scanmode
über.
Gezeichnete Schalterstellung:
OFF = weiss
ON
= grau
