multisio D2-1TI2RO
HINWEIS
Die Relaisausgänge des Moduls sind potentialfrei ausgelegt.
3

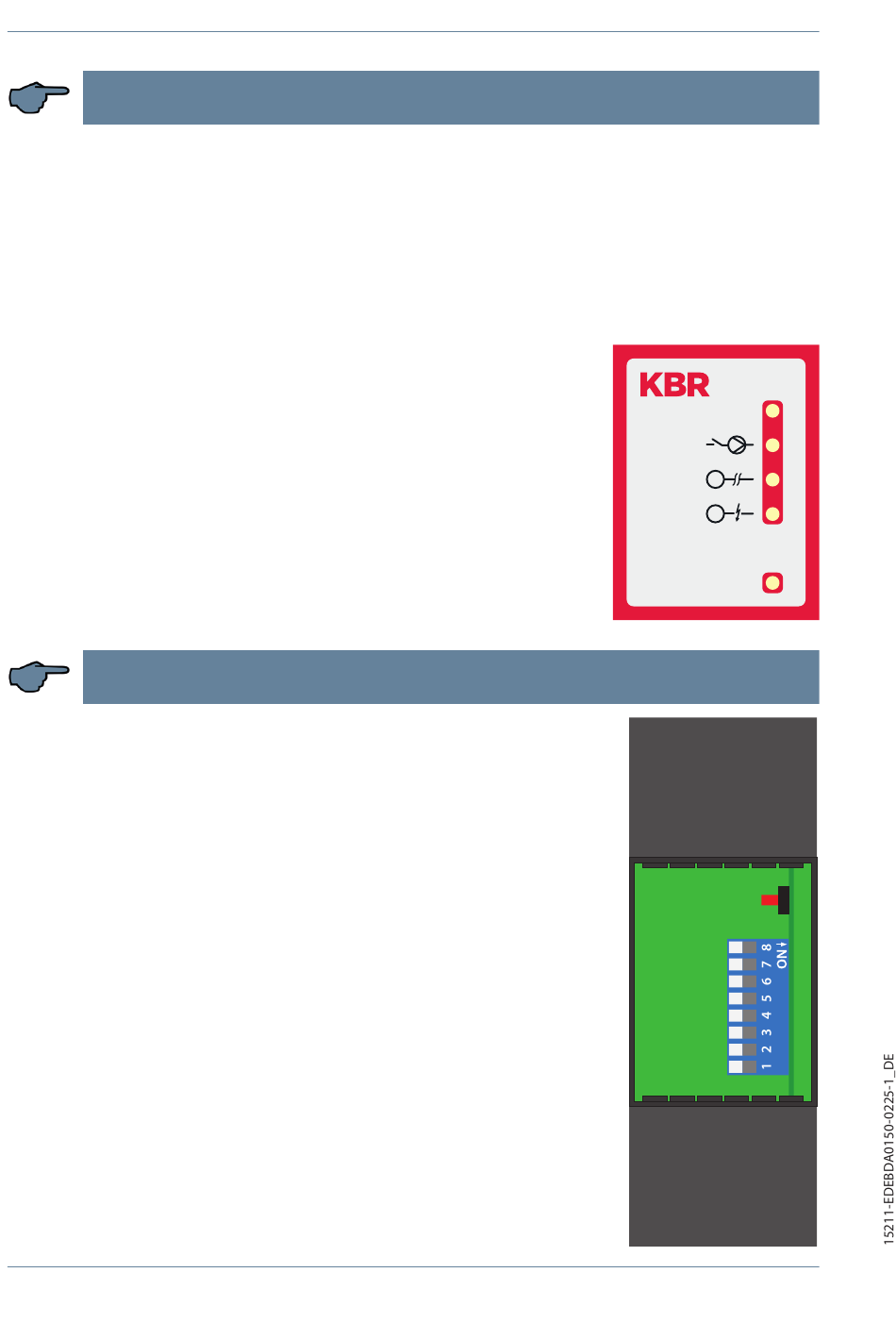

Strommessmodul LED-Anzeige
Im KBR Modulbus Scanmode blinken alle 4 Eingangs-LED's.
Im Modul Erkennungsmode wird mit den Eingangs-LED's ein Laufl icht ausgegeben.
Die Anzeigen sind:
LED1 an: Alarmrelais geschalten (Kontakt off en)
LED2 an: Lüfterrelais geschlossen
LED3 an: Temperaturfühler unterbrochen
LED4 an: Temperaturfühler Kurzschluss
Power - LED: Betriebsspannung
4
Funktion des Scan-Tasters
HINWEIS
Wird der Scan-Taster kurzzeitig gedrückt
(bis alle LED´s kurz aufl euchten), dann geht
das Modul in den Scanmode über.
Gezeichnete Schalterstellung:
OFF = weiss
ON = grau
4
ALA
1
2
T
3
T
4
multisio
Power
1TI2RO
Scan-Button
Scan-Taster
DIP-Switch
DIP-Schalter
V2.00
