Inhaltszusammenfassung für KBR multisio 2D2-1TI2RO

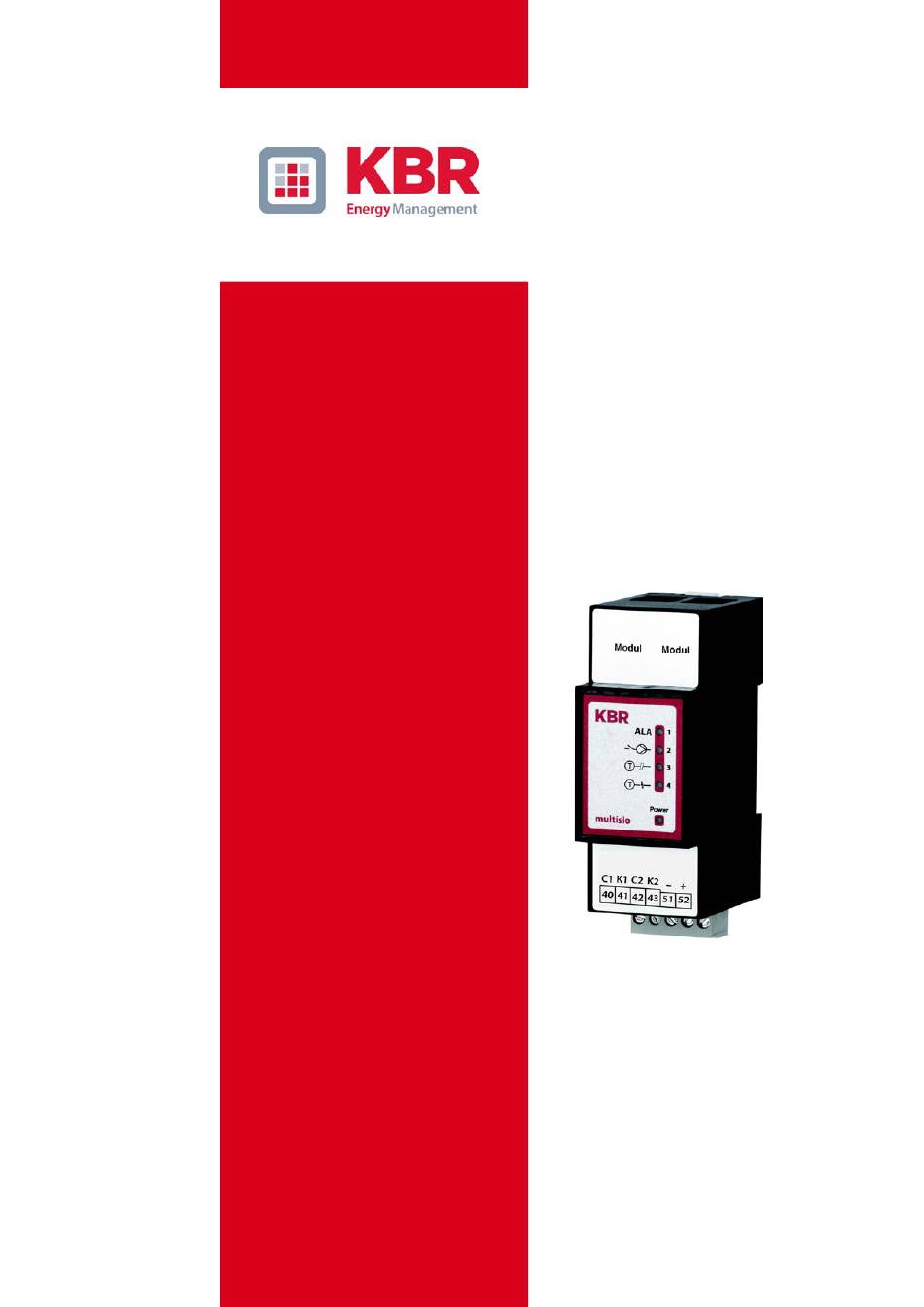

- Seite 1 Bedienungsanleitung Fuktionsbeschreibung multisio 2D2-1TI2RO Temperaturmodul...
- Seite 2 KBR GmbH Am Kiefernschlag 7 D-91126 Schwabach T +49 (0) 9122 6373-0 F +49 (0) 9122 6373-83 E info@kbr.de www.kbr.de...
-
Seite 3: Inhaltsverzeichnis
Bedienungsanleitung multisio 2D2-1TI2RO Inhaltsverzeichnis Funktionsbeschreibung Temperaturmodul multisio 2D2-1TI2RO ..2 Temperaturmodul Anschlussplan ............2 Temperaturmodul LED-Anzeige ............3 Funktion des Scan-Tasters ..............3 Funktion der DIP-Schalter ..............4 5.1 Betriebsart ......................4 5.2 DIP-Schalter Einstellungen .................. 4 Technische Daten .................. 5 Version 2.00... -
Seite 4: Funktionsbeschreibung Temperaturmodul Multisio 2D2-1Ti2Ro
Bedienungsanleitung multisio 2D2-1TI2RO Funktionsbeschreibung Temperaturmodul multisio 2D2-1TI2RO Die Hardware des multisio 2D2-1TI2RO unterstützt 1 Temperatureingang für PT1000, 2 potentialfreie Relais- ausgänge, 5 LED's und einen 8-fach DIP-Schalter. Das Modul wertet die Messwerte des an den Klemmen 50 und 51 angeschlossenen Temperaturfühlers aus und schaltet die Relais entsprechend den vom Mastergerät übermittelten Grenzwerten. -
Seite 5: Temperaturmodul Led-Anzeige
Bedienungsanleitung multisio 2D2-1TI2RO Hinweis Die Relaisausgänge des Moduls sind potentialfrei ausgelegt. Temperaturmodul LED-Anzeige Im KBR Modulbus Scanmode blinken alle 4 Eingangs-LED’s. Im Modul Erkennungsmode wird mit den Eingangs-LED’s ein Lauflicht ausgegeben. Die Anzeigen sind: LED1 an: Alarmrelais geschalten (Kontakt offen) LED2 an: Lüfterrelais... -
Seite 6: Funktion Der Dip-Schalter
Bedienungsanleitung multisio 2D2-1TI2RO Funktion der DIP-Schalter Betriebsart Das multisio 2D2-1TI2RO kennt für jeden Ausgang die Betriebsarten "normal" und "manuell". Die Umschaltung erfolgt über die DIP-Schalter 5 bis 8. Die Zuordnung der DIP-Schalter zu den Ausgängen sind: • DIP-Schalter 5 schaltet die Betriebsart des Alarmrelais •... -
Seite 7: Technische Daten
Kontaktbelastbarkeit jeweils 500VA, 2A, 250V 50/60Hz Überspannungskategorie CAT II Modulbusschnittstelle: serielle Schnittstelle RS-485 Modulbusanschluss RJ-12 für konfektioniertes KBR-Systemkabel, max. Länge 30 m bei geeigneter Verlegung Übertragungsgeschwindigkeit 38400 Bps Busprotokoll KBR - Modulbus Anzeige: 4x Meldung 1x Betriebsanzeige Bedieneinheit DIP-Schalter 1x 8fach, für manuellen Betrieb... - Seite 8 ERKLÄRUNG DER KONFORMITÄT DECLARATION OF CONFORMITY DÉCLARATION DE CONFORMITÉ KBR GmbH Schwabach We/Nous (Name des Anbieters / supplier´s name / norm du fournisseur) Am Kiefernschlag 7 D-91126 Schwabach (Anschrift / address / addresse) erklären in alleiniger Verantwortung, dass das (die) Produkt(e) / declare under our sole responsibility that the product(s) / Déclarons sous notre seule responsabilité, ques le(s) produit(s)
- Seite 9 KBR GmbH KBR GmbH Abteilung Entwicklung Development Am Kiefernschlag 7 Am Kiefernschlag 7 D-91126 Schwabach D-91126 Schwabach / Germany Vorschläge: Suggestions: Korrekturen: Corrections: Betrifft Gerät: Device concerned Sollten Sie beim Lesen dieser Bedienungsanleitung oder If you come across misprints in this user manual or prin- Druckschrift auf Druckfehler gestoßen sein, bitten wir...
