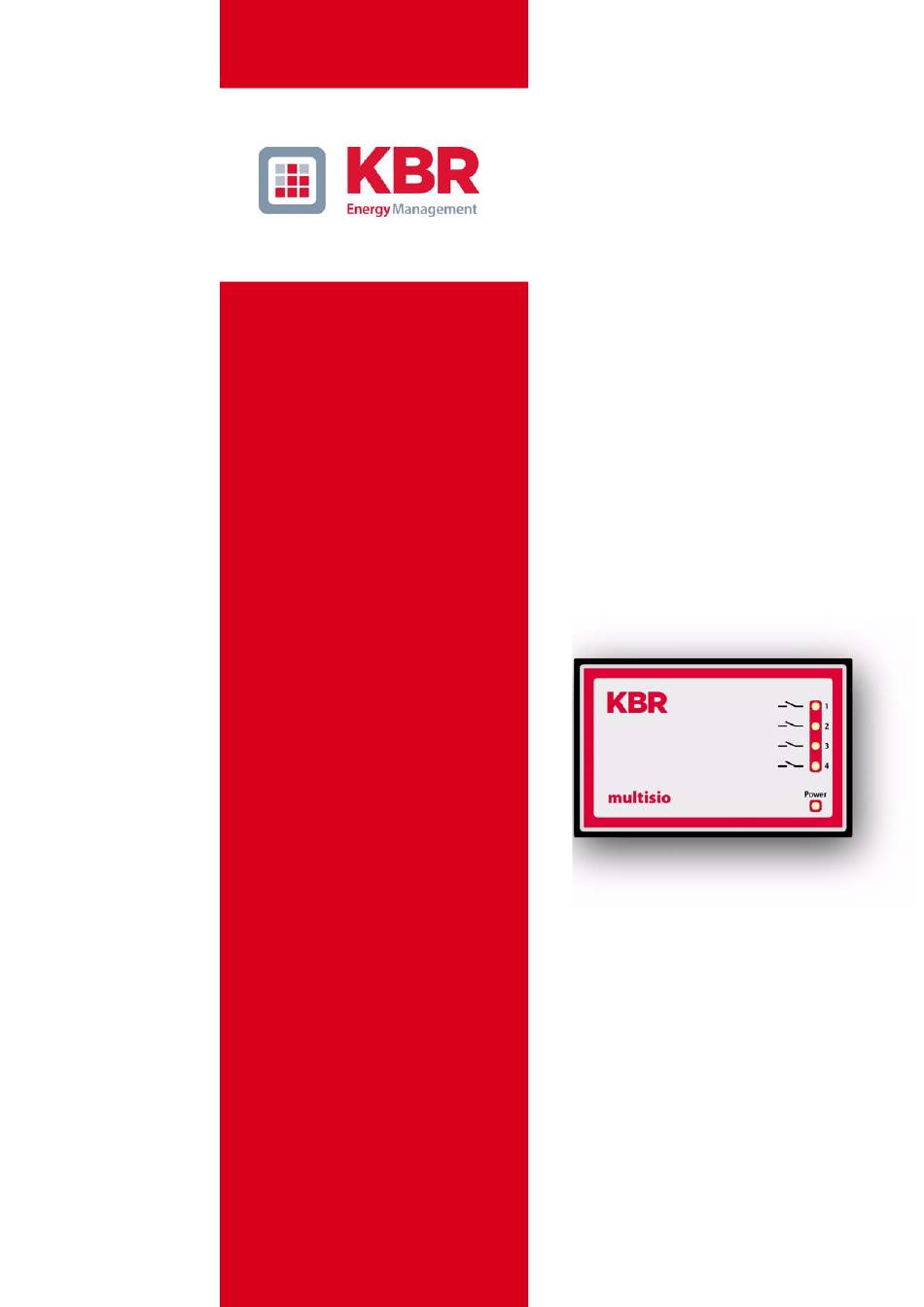

- Seite 1 Bedienungsanleitung Funktionsbeschreibung multisio 1D4-4RO ISO Potentialfreies 4fach Relaisausgangsmodul...
-
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung multisio 1D4-4RO ISO Inhaltsverzeichnis Funktionsbeschreibung Relaisausgangsmodul multisio 1D4-4RO ISO ................2 Relaisausgangsmodul Anschlussplan ..........2 Relaisausgangsmodul LED-Anzeige ........... 3 Funktion des Scan-Tasters ..............3 Funktion der DIP-Schalter ..............4 5.1 Betriebsart ......................4 5.2 DIP-Schalter Einstellungen .................. 4 Technische Daten ................. 5 Seite 1 von 5 Version 2.00... -
Seite 3: Funktionsbeschreibung Relaisausgangsmodul Multisio 1D4-4Ro Iso
Bedienungsanleitung multisio 1D4-4RO ISO Funktionsbeschreibung Relaisausgangsmodul multisio 1D4-4RO ISO Die Hardware des multisio 1D4-4RO ISO unterstützt 4 potentialfreie Relaisausgänge, 5 LED's und einen 8fach DIP-Schalter. Die Relaisausgänge dienen zur Ansteuerung von Schützen von Verbrauchern oder anderen Systemen. Das Modul kann von einem Mastergerät (multimax 3D6, multisio 5D6 oder höher, oder PC mit VE über multisys 3D2-ESBS) über die Modulbusschnittstelle angesprochen werden. -
Seite 4: Relaisausgangsmodul Led-Anzeige
Bedienungsanleitung multisio 1D4-4RO ISO Relaisausgangsmodul LED-Anzeige Im KBR Modulbus Scanmode blinken alle 4 Ausgangs-LED’s. Im Modul Erkennungsmode wird mit den Ausgangs-LED’s ein Lauflicht ausgegeben. Die Anzeigen sind: LED1 für: Ausgang Relais 1 (A1) geschaltet LED2 für: Ausgang Relais 2 (A2) geschaltet LED3 für:... -
Seite 5: Funktion Der Dip-Schalter
Bedienungsanleitung multisio 1D4-4RO ISO Funktion der DIP-Schalter Betriebsart Das multisio 1D4-4RO ISO kennt für jeden Ausgang die Betriebsarten "normal" und "manuell". Die Umschaltung erfolgt über die DIP-Schalter 5 bis 8. Die Zuordnung der DIP-Schalter zu den Ausgängen sind: • DIP-Schalter 5 schaltet die Betriebsart des Ausgangs 1 •... -
Seite 6: Technische Daten
Bedienungsanleitung multisio 1D4-4RO ISO Technische Daten Stromversorgung: Über Modulbus 24VDC / ca. 1,3W Anschluss Modularsteckbuchse RJ-12:6P6C Hardware Ausgänge: 4 Steckklemme je 2polig 4 Relaisausgänge Klemme 40 bis 47 potentialfrei Kontaktbelastbarkeit jeweils 500VA, 2A, 250V 50/60Hz Überspannungskategorie CAT II Modulbusschnittstelle: serielle Schnittstelle... - Seite 7 / Déclarons sous notre seule responsabilité, ques le(s) produit(s) multisio 1D4-4RO ISO (Bezeichnung, Typ oder Modell oder Seriennummer / name, type or model or serial number / nom, type ou modèle, N° de lot ou de série) mit folgenden Europäischen Richtlinien übereinstimmt (übereinstimmen)
