KBR multisio D2-1TI2RO Bedienungsanleitung
Verwandte Anleitungen für KBR multisio D2-1TI2RO
Inhaltszusammenfassung für KBR multisio D2-1TI2RO

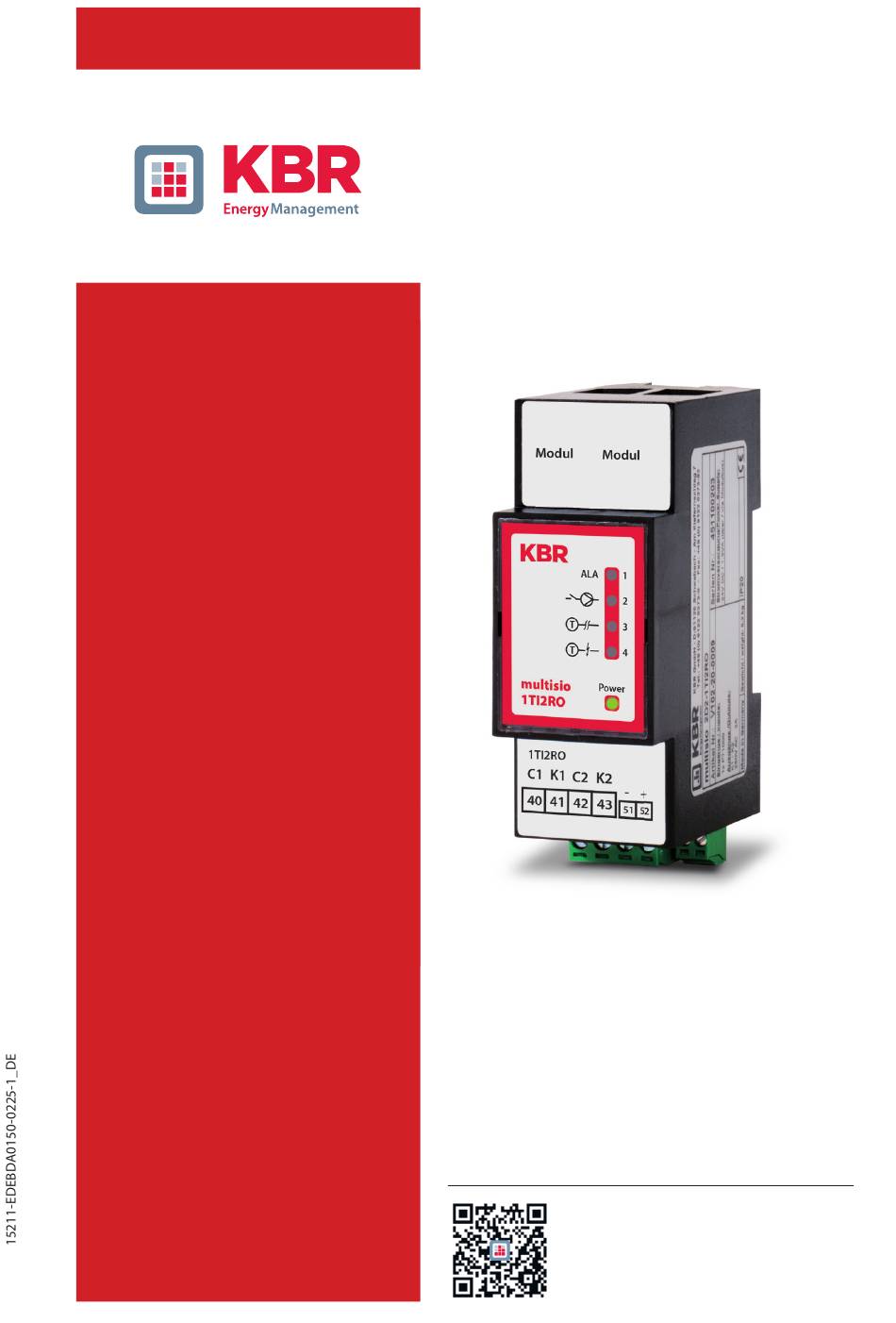

- Seite 1 Bedienungsanleitung Technische Parameter multisio D2-1TI2RO Temperaturmodul In unserem Downloadcenter fi nden Sie System deutsch zu KBR Geräten die passende Anleitung. https://www.kbr.de/download/ bedienungsanleitungen/...
-
Seite 2: Inhaltsverzeichnis
Die Firma KBR GmbH übernimmt keine Haftung für Schäden oder Verluste jeglicher Art, die aus Druckfehlern oder Änderungen in dieser Bedienungsanleitung entstehen. Ebenso wird von der Firma KBR GmbH keine Haftung für Schäden und Verluste jeglicher Art übernommen, die sich aus fehlerhaften Geräten oder durch Geräte, die vom Anwen- der geändert wurden, ergeben. -
Seite 3: Funktionsbeschreibung Temperaturmodul Multisio D2-1Ti2Ro
D2-1TI2RO Funktionsbeschreibung Temperaturmodul multisio D2-1TI2RO Die Hardware des multisio D2-1TI2RO unterstützt 1 Temperatureingang für PT1000, 2 potentialfreie Relaisausgänge, 5 LED‘s und einen 8-fach DIP-Schalter. Das Modul wertet die Messwerte des an den Klemmen 50 und 51 angeschlossenen Temperaturfühlers aus und schaltet die Relais entsprechend den vom Mastergerät über- mittelten Grenzwerten. -
Seite 4: Strommessmodul Led-Anzeige
D2-1TI2RO HINWEIS Die Relaisausgänge des Moduls sind potentialfrei ausgelegt. Strommessmodul LED-Anzeige Im KBR Modulbus Scanmode blinken alle 4 Eingangs-LED’s. Im Modul Erkennungsmode wird mit den Eingangs-LED’s ein Laufl icht ausgegeben. Die Anzeigen sind: LED1 an: Alarmrelais geschalten (Kontakt off en) LED2 an: Lüfterrelais geschlossen... -
Seite 5: Funktion Der Dip-Schalter
D2-1TI2RO Funktion der DIP-Schalter Betriebsart Das multisio D2-1TI2RO kennt für jeden Ausgang die Betriebsarten „normal“ und „manuell“. Die Umschaltung erfolgt über die DIP-Schalter 5 bis 8. Die Zuordnung der DIP-Schalter zu den Ausgängen sind: • DIP-Schalter 5 schaltet die Betriebsart des Alarmrelais •... -
Seite 6: Dip-Schalter Einstellungen
Kontaktbelastbarkeit jeweils 500VA, 2A, 250V 50/60Hz Überspannungskategorie CAT II Modulbus- serielle Schnittstelle RS-485 schnittstelle Modulbusanschluss RJ-12 für konfektioniertes KBR-Systemkabel, max. Länge 30 m bei geeigneter Verlegung Übertragungs- 38400 Bps geschwindigkeit Busprotokoll KBR - Modulbus Anzeige: 4x Meldung 1x Betriebsanzeige... -
Seite 7: Mechanische Daten
D2-1TI2RO Mechanische Daten Hutschienen- Gehäusemaße 90 x 36 x 61 mm (H x B x T) gerät Montageart Wandmontage auf Normschiene 7,5 mm tief, gemäß DIN EN 50022. Für Verteilereinbau geeignet. Gewicht ca. 100 g Normen und Sonstiges: Umgebungs- Normen DIN EN 60721-3-3/A2: 1997-07;... - Seite 8 KBR GmbH Am Kiefernschlag 7 T +49 (0) 9122 6373 - 0 www.kbr.de D-91126 Schwabach F +49 (0) 9122 6373 - 83 E info @ kbr.de...
