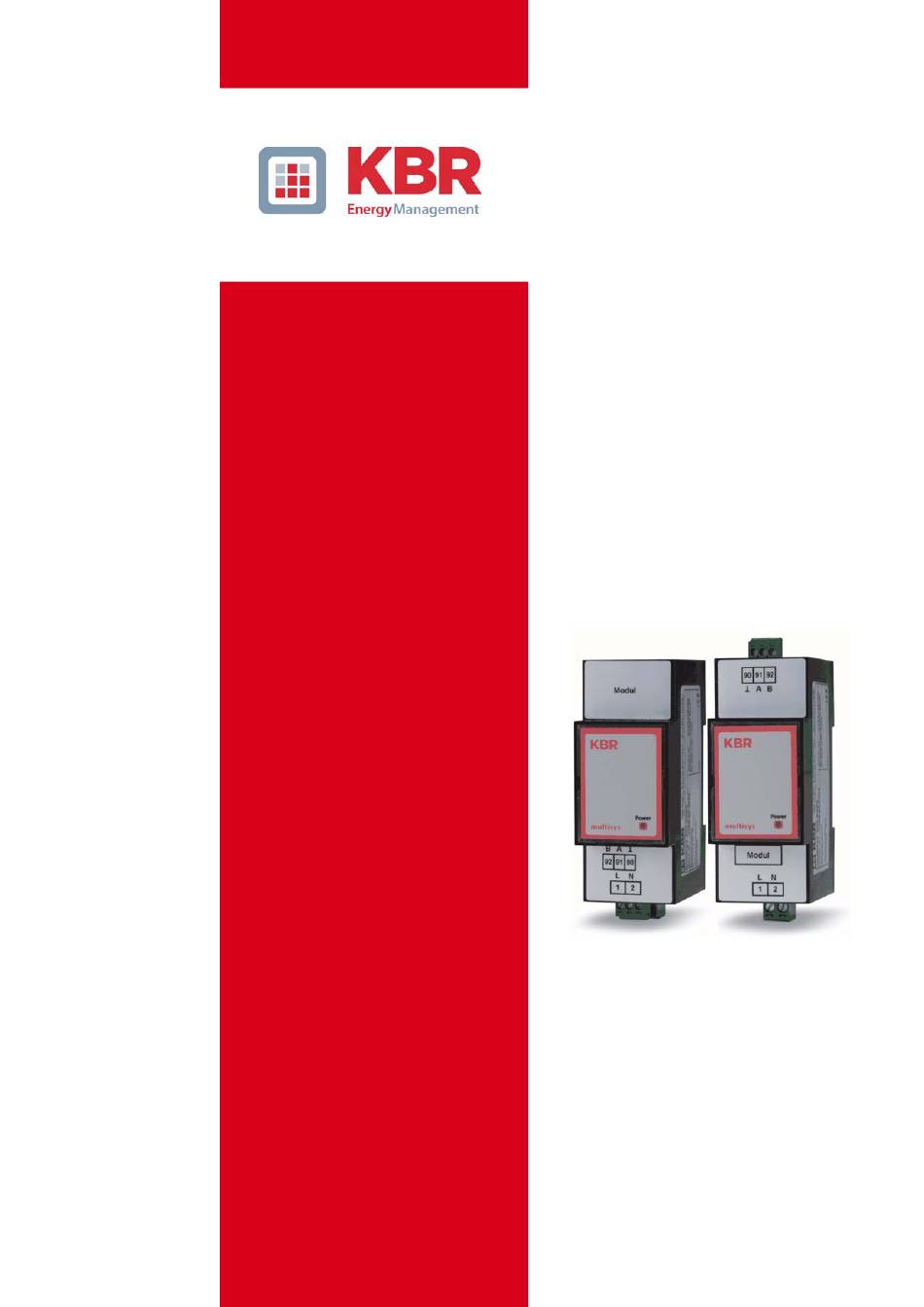

- Seite 1 Bedienungsanleitung Technische Parameter KBR eBus-Modulbus (ESBS) Modulbus-KBR eBus (BSES) multisys 3D2-ESBS 3D2-BSES Ihr Partner in Sachen Netzanalyse...
- Seite 2 KBR GmbH Am Kiefernschlag 7 D-91126 Schwabach T +49 (0) 9122 6373-0 F +49 (0) 9122 6373-83 E info@kbr,de www.kbr.de...
- Seite 3 Voraus für Ihre Anregungen bedanken. Im Anhang der Anleitung befindet sich ein Formblatt, mit dem Sie uns Korrekturvorschläge unterbreiten können. Mit freundlichen Grüßen Ihre KBR GmbH Schwabach Seite I von IV...
-
Seite 4: Sicherheitshinweise
Abweichungen nicht ausgeschlossen werden, so daß für die vollständige Übereinstimmung keine Gewähr übernommen werden kann. Die Überprüfung der Angaben in dieser Druckschrift erfolgt regelmäßig, notwen- dige Korrekturen sind in den nachfolgenden Auflagen enthalten. Für Verbesserungsvorschläge sind wir dankbar. © KBR-GmbH Technische Änderungen bleiben Vorbehalten Seite II von IV... - Seite 5 Sicherheitshinweise Sicherheitstechnische Hinweíse Um Bedienungsfehlern vorzubeugen wurde die Handhabung des vorliegenden Gerätes bewußt so einfach wie nur möglich gehalten. Auf diese Weise können Sie das Gerät relativ rasch in Betrieb nehmen. Aus eigenem Interesse sollten Sie die folgenden Sicherheitshinweise sorgfältig durchlesen. Warnung Bei der Montage sind die geltenden DIN / VDE Vorschriften zu beach- ten!
-
Seite 6: Produkthaftung
Produkthaftung / Entsorgung Produkthaftung Das von uns gelieferte Produkt ist ein Qualitätserzeugnis. Es werden ausschließlich Bauteile hoher Zuverlässigkeit und bester Qualität eingesetzt. Jedes Gerät wird vor seiner Auslieferung einem Langzeittest unterzogen. Bezüglich der Produkthaftung, verweisen wir an dieser Stelle auf unsere allgemeinen Geschäftsbedingungen für Elektronikgeräte. -
Seite 7: Inhaltsverzeichnis
Bedienungsanleitung multisys 3D2-ESBS / multisys 3D2-BSES Inhaltsverzeichnis multisys 3D2-ESBS / multisys 3D2-BSES ........... 2 Schnittstellen KBR eBus RS-485 und Modulbus multisys 3D2-ESBS ..... 2 1.1.1 Modulbus-Anschlüsse RJ-12 / RS-485 ...............3 Schnittstellen KBR eBus RS-485 und Modulbus multisys 3D2-BSES ..... 3 Betriebsarten ...................... -
Seite 8: Multisys 3D2-Esbs / Multisys 3D2-Bses
Bedienungsanleitung multisys 3D2-ESBS / multisys 3D2-BSES multisys 3D2-ESBS / multisys 3D2-BSES Das multisys 3D2-ESBS / multisys 3D2-BSES verbindet den KBR eBus mit den KBR multisys - Modulen. Die beiden Schnittstellen (RS-485 auf der KBR eBus-Seite und RJ-12/RS-485 auf der Modulbusseite) sind gal- vanisch getrennt. -
Seite 9: Modulbus-Anschlüsse Rj-12 / Rs-485
...6 Schnittstellen KBR eBus RS-485 und Modulbus multisys 3D2-BSES Die RS-485-Schnittstellen sind fest eingestellt auf die KBR eBus -Parameter 38400 Baud, 8 Datenbits, Parity even, 1 Stopbit). Sie lassen sich mittels der zwei 4-fach DIP-Schalter im Bedarfsfall terminieren (Abschlusswi- derstände sind im multisys eingebaut). -
Seite 10: Betriebsarten
Bedienungsanleitung multisys 3D2-ESBS / multisys 3D2-BSES Betriebsarten Das multisys 3D2-ESBS / multisys 3D2-BSES ist sowohl als Busverstärker zur Leitungsverlängerung als auch als Sternkoppler zur Realisierung von Stichleitungen einsetzbar. 1.3.1 Busverstärker Beim Einsatz als Busverstärker muss der Abschlusswiderstand am Eingang und der Abschlusswiderstand am Ausgang aktiviert sein. -
Seite 11: Technische Daten
Bedienungsanleitung multisys 3D2-ESBS / multisys 3D2-BSES Technische Daten Stromversorgung Stromversorgung 85 - 265V AC/DC ; 2VA; 50/60Hz Elektrischer Anschluss Anschlusselemente Steckklemmen Zulässiger Querschnitt der Anschlussleitungen Spannungsversorgung 2,5 mm , Busanschluss 1,5mm Eingang Absicherung max. 6 A Steuerspannung Modulbus - Anschluss... - Seite 12 ERKLÄRUNG DER KONFORMITÄT DECLARATION OF CONFORMITY DÉCLARATION DE CONFORMITÉ KBR GmbH Schwabach We/Nous (Name des Anbieters / supplier´s name / norm du fournisseur) Am Kiefernschlag 7 D-91126 Schwabach (Anschrift / address / addresse) erklären in alleiniger Verantwortung, dass das (die) Produkt(e) / declare under our sole responsibility that the product(s) / Déclarons sous notre seule responsabilité, ques le(s) produit(s)
- Seite 13 KBR GmbH KBR GmbH Abteilung Entwicklung Development Am Kiefernschlag 7 Am Kiefernschlag 7 D-91126 Schwabach D-91126 Schwabach / Germany Vorschläge: Suggestions: Korrekturen: Corrections: Betrifft Gerät: Device concerned Sollten Sie beim Lesen dieser Bedienungsanleitung oder If you come across misprints in this user manual or prin- Druckschrift auf Druckfehler gestoßen sein, bitten wir...
