a
Hinweis
3
Strommessmodul LED-Anzeige
Im KBR Modulbus Scanmode blinkt die Power-LED schnell, im Modul Erkennungsmode langsam.
Im Normalbetrieb leuchtet die LED konstant.
Power - LED:
Betriebsspannung
4
Funktion des Scan-Tasters
b
Hinweis
Wird der Scan-Taster kurzzeitig gedrückt (bis
alle LED´s kurz aufleuchten), dann geht das
Modul in den Scanmode über.
Version 1.00
Der Anschluss der Strommesswandler hat nach der Nummerie-
rung der Klemmen zu erfolgen, d.h. Wandler 1 an Klemme 20/
21, Wandler 2 an Klemme 22/23 usw.!
Die Stromeingänge des Moduls sind nicht galvanisch voneinan-
der getrennt!

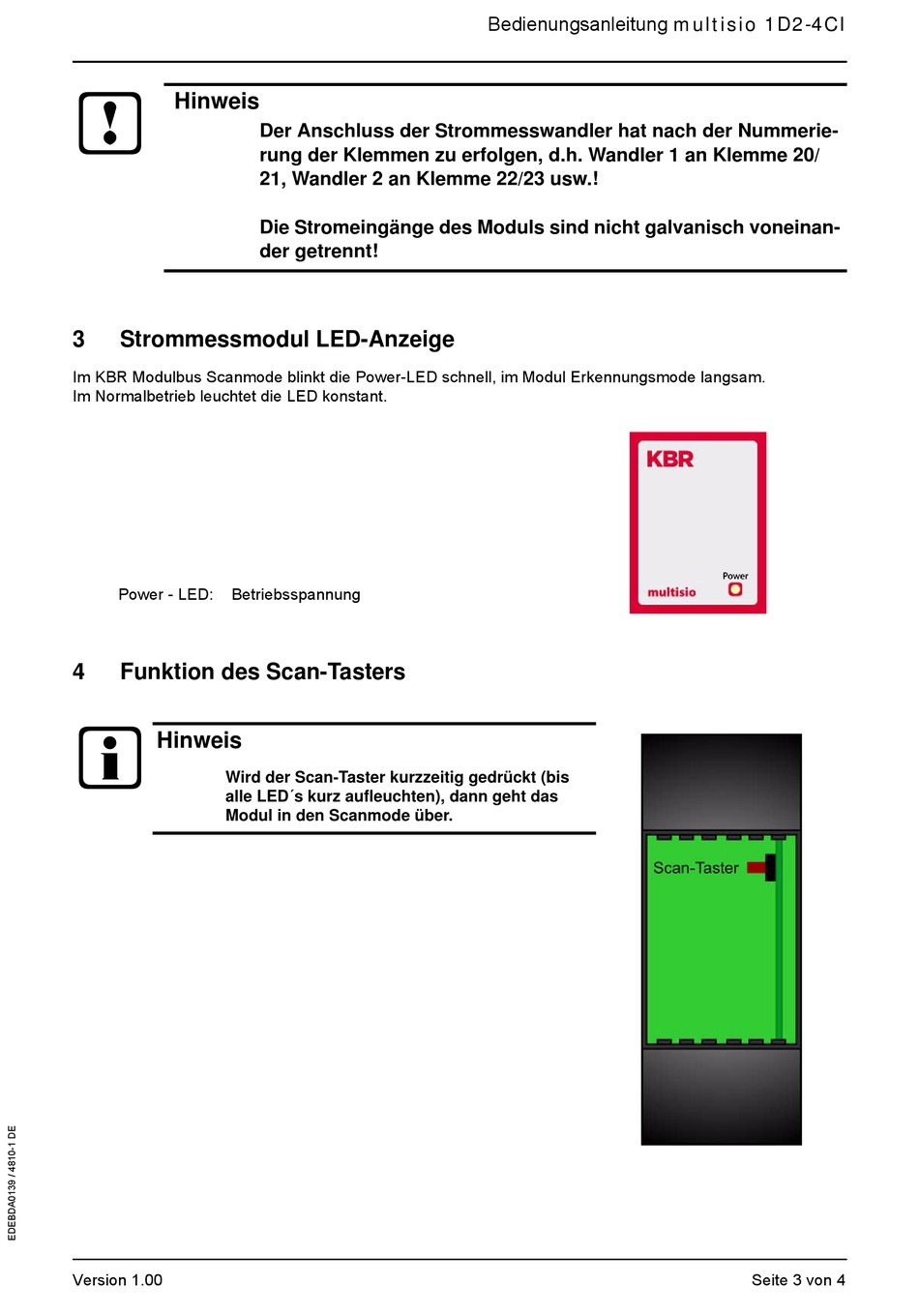

Bedienungsanleitung multisio 1D2-4CI
Seite 3 von 4
