3

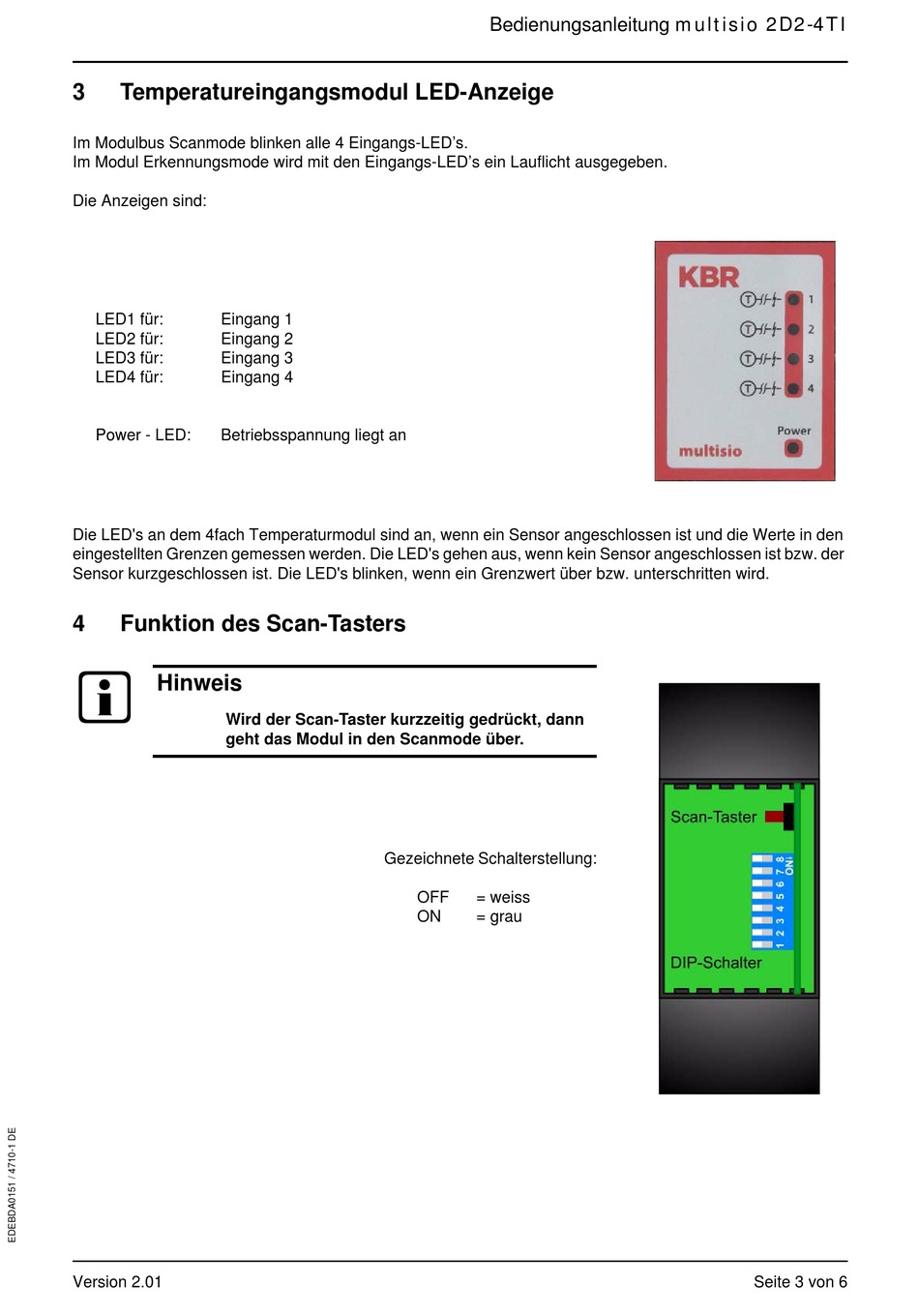

Temperatureingangsmodul LED-Anzeige
Im Modulbus Scanmode blinken alle 4 Eingangs-LED's.
Im Modul Erkennungsmode wird mit den Eingangs-LED's ein Lauflicht ausgegeben.
Die Anzeigen sind:
LED1 für:
Eingang 1
LED2 für:
Eingang 2
LED3 für:
Eingang 3
LED4 für:
Eingang 4
Power - LED:
Betriebsspannung liegt an
Die LED's an dem 4fach Temperaturmodul sind an, wenn ein Sensor angeschlossen ist und die Werte in den
eingestellten Grenzen gemessen werden. Die LED's gehen aus, wenn kein Sensor angeschlossen ist bzw. der
Sensor kurzgeschlossen ist. Die LED's blinken, wenn ein Grenzwert über bzw. unterschritten wird.
4
Funktion des Scan-Tasters
b
Hinweis
Wird der Scan-Taster kurzzeitig gedrückt, dann
geht das Modul in den Scanmode über.
Version 2.01
Bedienungsanleitung multisio 2D2-4TI
Gezeichnete Schalterstellung:
OFF
= weiss
ON
= grau
Seite 3 von 6
