Inhaltszusammenfassung für KBR multisio 1D2-4CI

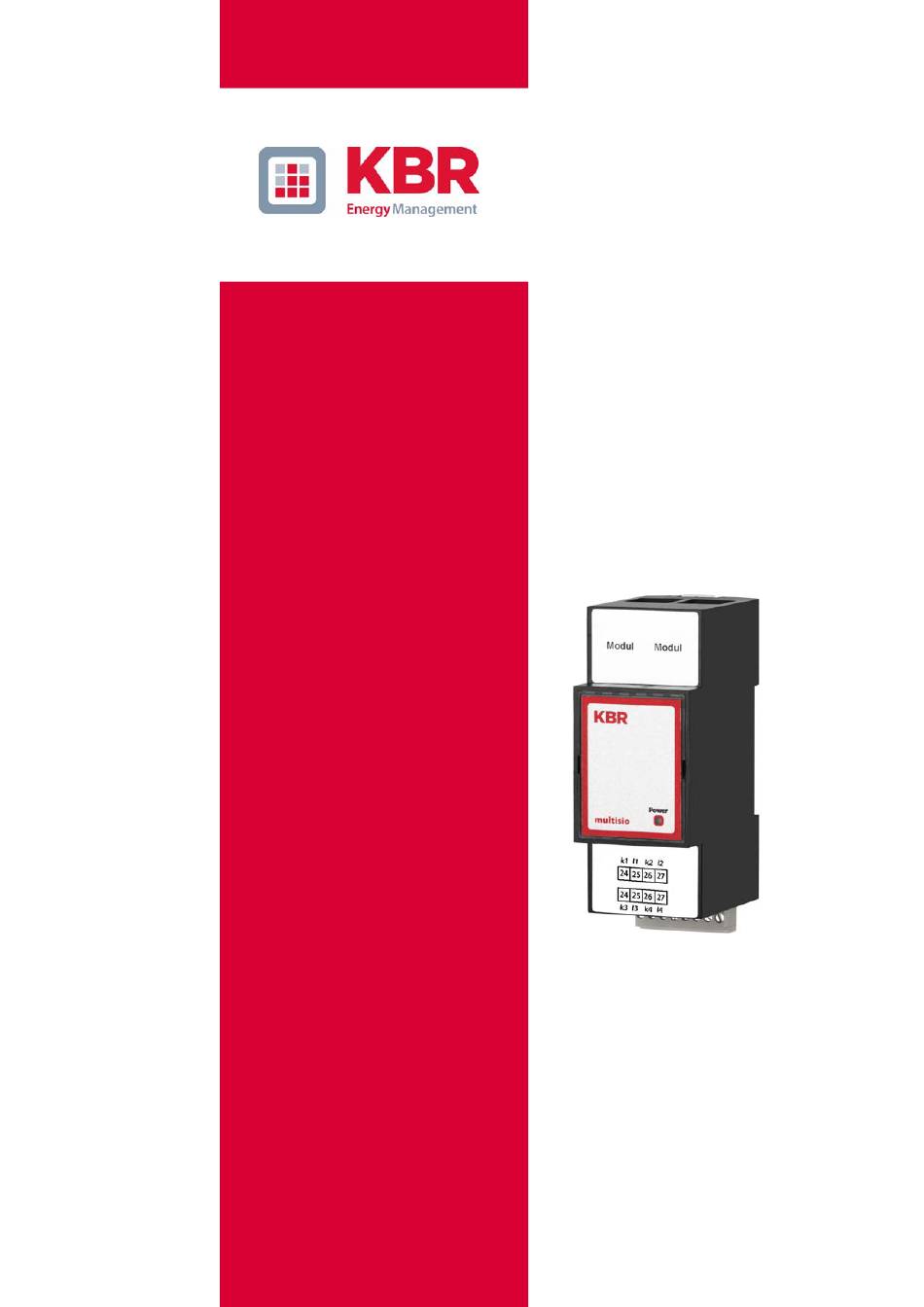

- Seite 1 Bedienungsanleitung Funktionsbeschreibung multisio 1D2-4CI 4fach Strommessmodul...
- Seite 2 KBR GmbH Am Kiefernschlag 7 D-91126 Schwabach T +49 (0) 9122 6373-0 F +49 (0) 9122 6373-83 E info@kbr.de www.kbr.de...
-
Seite 3: Inhaltsverzeichnis
Bedienungsanleitung multisio 1D2-4CI Inhaltsverzeichnis Funktionsbeschreibung Strommessmodul multisio 1D2-4CI ... 2 Strommessmodul Anschlussplan ............2 Strommessmodul LED-Anzeige ............3 Funktion des Scan-Tasters ..............3 Technische Daten .................. 4 Version 1.00 Seite 1 von 4... -
Seite 4: Funktionsbeschreibung Strommessmodul Multisio 1D2-4Ci
Bedienungsanleitung multisio 1D2-4CI Funktionsbeschreibung Strommessmodul multisio 1D2-4CI Die Hardware des multisio 1D2-4CI besitzt 4 analoge Strommesseingänge. Es können Ströme bis maximal 6A gemessen werden. Es ist eine LED vorhanden, die verschiedene Zustände des Gerätes durch Blinken oder Dauerleuchten anzeigt. Das multisio 1D2-4CI digitalisiert die 4 Ströme und berechnet Frequenz, Effektivwert und die Oberwellen bis zur 19. -
Seite 5: Strommessmodul Led-Anzeige
21, Wandler 2 an Klemme 22/23 usw.! Die Stromeingänge des Moduls sind nicht galvanisch voneinan- der getrennt! Strommessmodul LED-Anzeige Im KBR Modulbus Scanmode blinkt die Power-LED schnell, im Modul Erkennungsmode langsam. Im Normalbetrieb leuchtet die LED konstant. Power - LED: Betriebsspannung... -
Seite 6: Technische Daten
Messstromeingang: Stromwandlerklemmen k und l vor dem Öffnen des Stromkreises immer kurzschließen! serielle Schnittstelle RS-485 Modulbusschnittstelle: Modulbusanschluss RJ-12 für konfektioniertes KBR-Systemkabel, max. Länge 30 m bei geeigneter Verlegung Übertragungsgeschwindigkeit 38400 Bps Busprotokoll KBR-Modulbus 1x Betriebsanzeige / Statusanzeige Anzeige: Bedieneinheit Taster... - Seite 7 ERKLÄRUNG DER KONFORMITÄT DECLARATION OF CONFORMITY DÉCLARATION DE CONFORMITÉ KBR GmbH Schwabach We/Nous (Name des Anbieters / supplier´s name / norm du fournisseur) Am Kiefernschlag 7 D-91126 Schwabach (Anschrift / address / addresse) erklären in alleiniger Verantwortung, dass das (die) Produkt(e) / declare under our sole responsibility that the product(s) / Déclarons sous notre seule responsabilité, ques le(s) produit(s)
- Seite 8 KBR GmbH KBR GmbH Abteilung Entwicklung Development Am Kiefernschlag 7 Am Kiefernschlag 7 D-91126 Schwabach D-91126 Schwabach / Germany Vorschläge: Suggestions: Korrekturen: Corrections: Betrifft Gerät: Device concerned Sollten Sie beim Lesen dieser Bedienungsanleitung oder If you come across misprints in this user manual or prin- Druckschrift auf Druckfehler gestoßen sein, bitten wir...
