EU-81 v 81.035

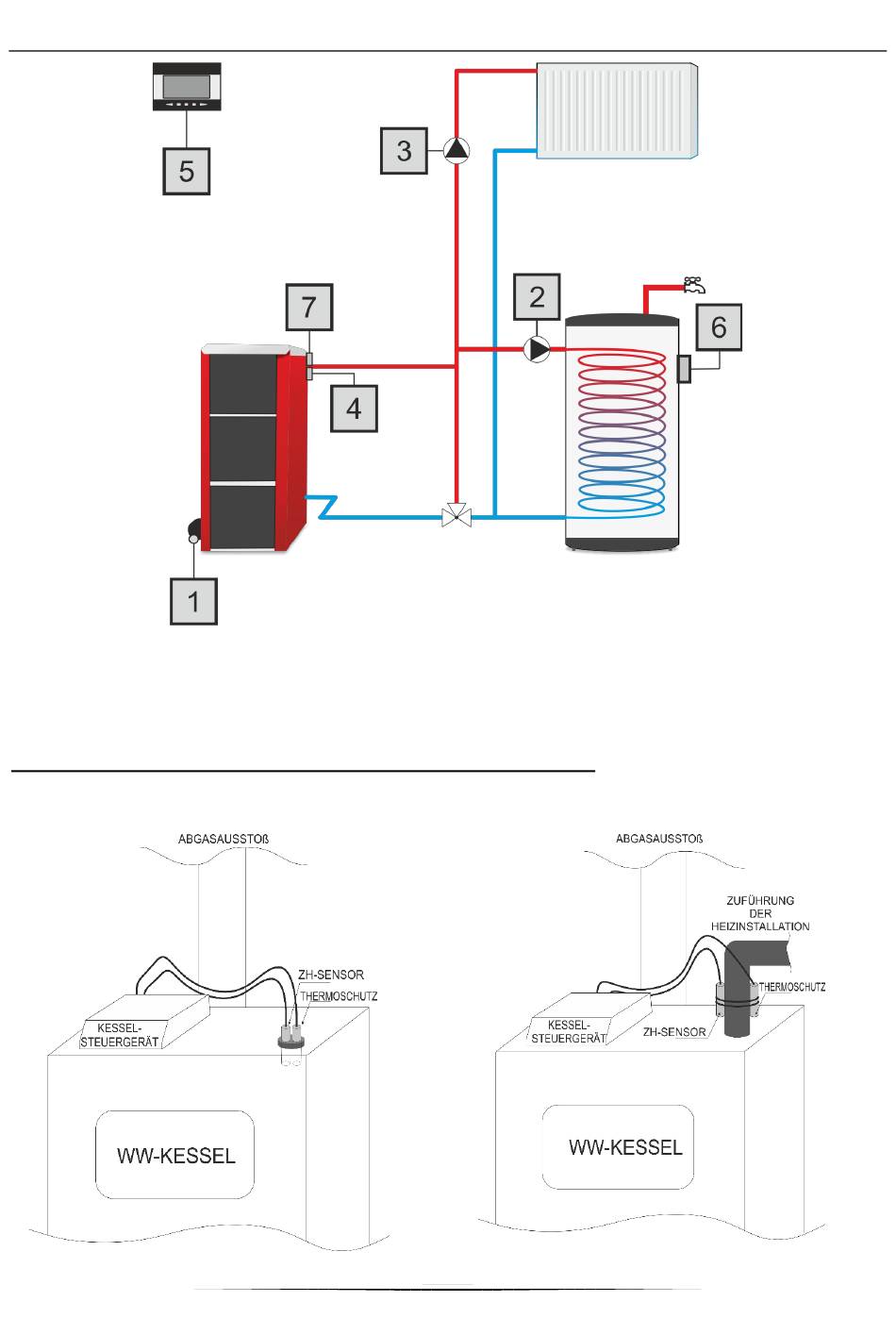

Schematische Darstellung – das Schema ersetzt kein Projekt der Zentralheizungsanlage. Es dient
lediglich der Darstellung der Möglichkeiten des Ausbaus des Steuergeräts. Auf dem dargestellten
Schema der Heizungsanlage sind keine Absperr- und Sicherheitskomponenten für die Ausführung von
dessen fachmännischer Installation eingefügt.
Verortung des Thermoschutzes und des Kesselsensors:
Der Thermoschutz ist ein Bimetall-Sensor, der neben dem Kessel-Temperatursensor in der
Kapillare oder auf dem ZH-Zulaufrohr so nah wie möglich am Kessel platziert ist.
Montage in der Kesselkapillare.
Montage auf dem ZH-Zulaufrohr.
5
