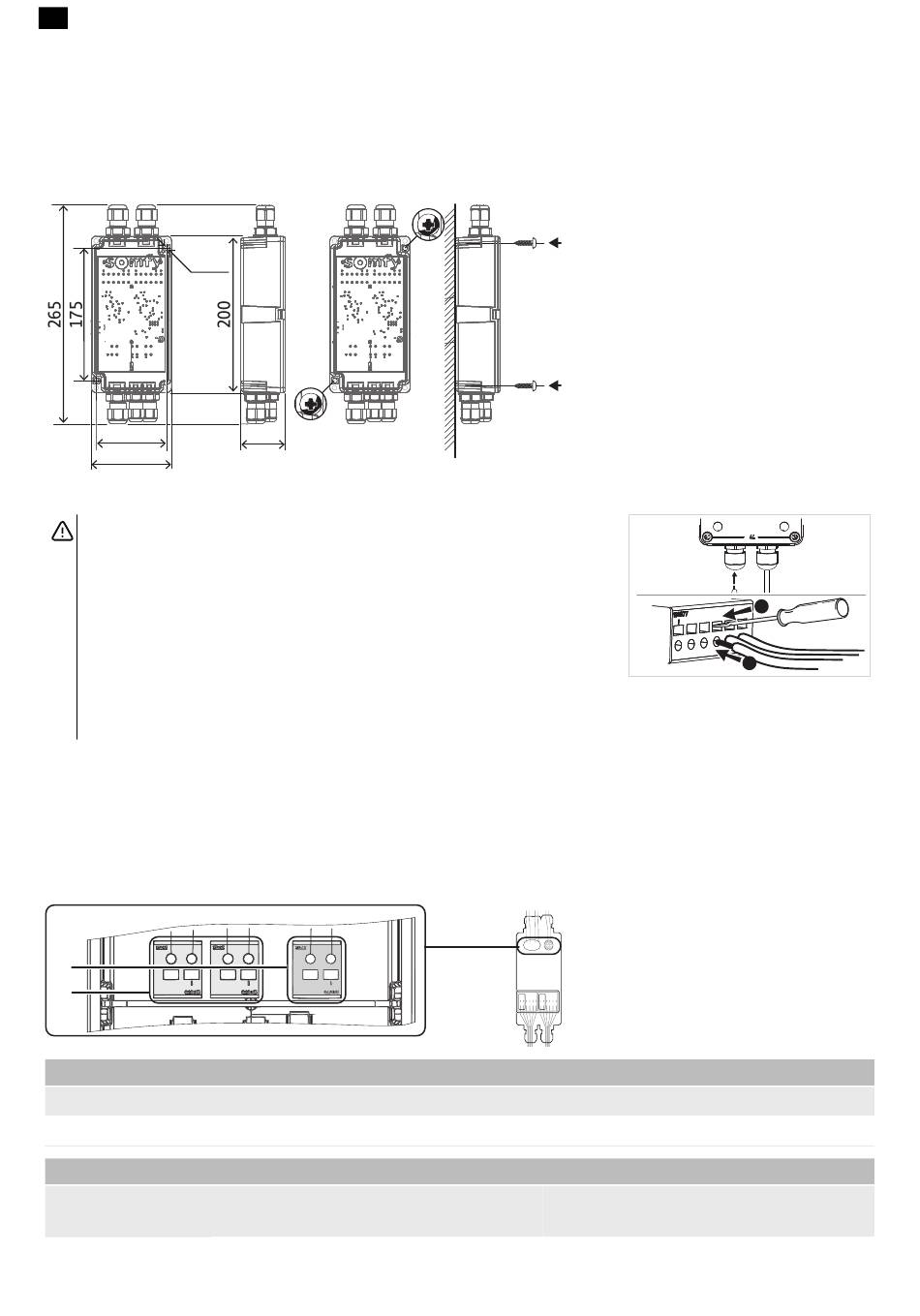

2.1.Montaje
2.1.1.Dimensiones
Dimensiones en milímetros: 80 x 265 x 45
Utilice dos tornillos autorroscantes de chapa ST2.9 x 9.5-C de acuerdo con la norma ISO 7049 para fijar el producto a la
pérgola.
Ø 3
68
80
2.1.2.Cableado
PRECAUCIÓN
• La longitud de los cables no debe exceder los 10 metros.
• Solo se debe insertar un cable en cada prensacables.
• Preste atención al recorrido de los cables para evitar las infiltraciones de
agua.
• Si se requieren más de dos transiciones de cable, utilice los prensacables
suministrados con el control de funcionamiento.
• No toque los componentes electrónicos.
• Asegúrese de que la tapa de la caja esté cerrada de forma segura.
1] Inserte cada cable en su propio prensacables (el diámetro de los cables es de
entre 5 y 9 mm, y la sección transversal mínima de los cables es de 0,2 mm
2
3,31 mm ) y apriételos bien.
2] Pele los cables (entre 9 y 10 mm) y apriete los cables en los conectores.
2.2.Descripción y conexiones más arriba
1]
2]
0 V CC
Suministro eléctrico (0 V CC)
Unidad de control
72
45
1] Suministro eléctrico de los cables: 24 V CC
2] Cableado de un sensor de lluvia Ondeis de 24 V
+V CC (sensor de lluvia) 0 V CC (sensor de
lluvia)
1]
3]
2
a
+Vdc 0Vdc +Vdc 0Vdc C1 C2 +Vdc 0Vdc +Vdc 0Vdc C1 C2
Motor Encoder Motor Encoder
+V CC
Suministro eléctrico (+24 V CC)
Contacto + -
©
