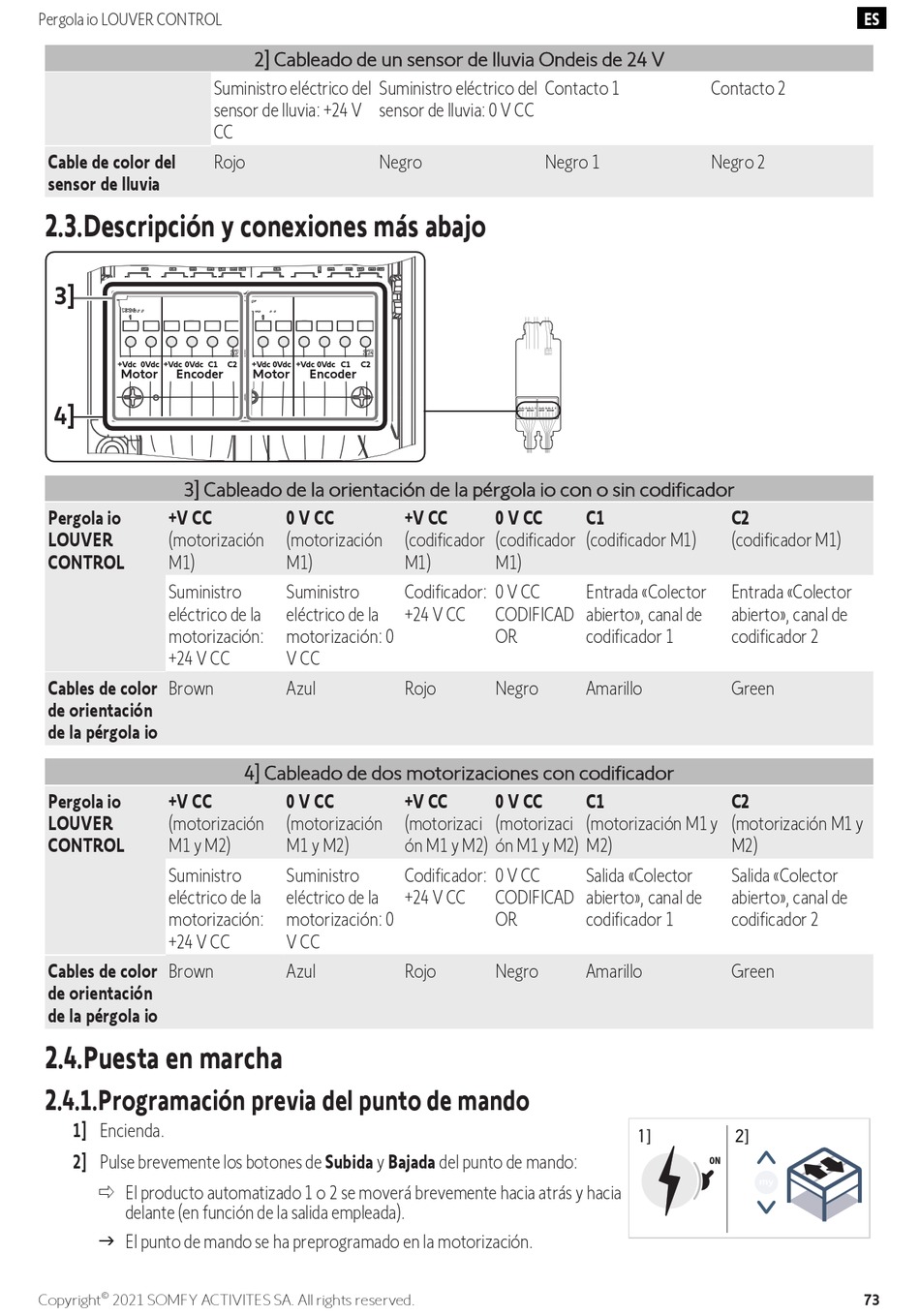

Pergola io LOUVER CONTROL
Cable de color del
sensor de lluvia
2.3.Descripción y conexiones más abajo
3]
+Vdc 0Vdc +Vdc 0Vdc C1
Motor Encoder
4]
3] Cableado de la orientación de la pérgola io con o sin codificador
Pergola io +V CC
LOUVER (motorización
CONTROL M1)
Suministro
eléctrico de la
motorización:
+24 V CC
Cables de color Brown
de orientación
de la pérgola io
Pergola io +V CC
LOUVER (motorización
CONTROL M1 y M2)
Suministro
eléctrico de la
motorización:
+24 V CC
Cables de color Brown
de orientación
de la pérgola io
2.4.Puesta en marcha
2.4.1.Programación previa del punto de mando
1] Encienda.
2] Pulse brevemente los botones de Subida y Bajada del punto de mando:
ð El producto automatizado 1 o 2 se moverá brevemente hacia atrás y hacia
delante (en función de la salida empleada).
g El punto de mando se ha preprogramado en la motorización.
©
Copyright 2021 SOMFY ACTIVITES SA. All rights reserved.
2] Cableado de un sensor de lluvia Ondeis de 24 V
Suministro eléctrico del Suministro eléctrico del
sensor de lluvia: +24 V sensor de lluvia: 0 V CC
CC
Rojo Negro
C2 +Vdc 0Vdc +Vdc 0Vdc C1 C2
Motor Encoder
0 V CC
(motorización
M1)
Suministro
eléctrico de la
motorización: 0
V CC
Azul
4] Cableado de dos motorizaciones con codificador
0 V CC
(motorización
M1 y M2)
Suministro
eléctrico de la
motorización: 0
V CC
Azul
Contacto 1
Negro 1
+Vdc 0Vdc +Vdc 0Vdc C1 C2 +Vdc 0Vdc +Vdc 0Vdc C1 C2
Motor Encoder Motor Encoder
+V CC 0 V CC
(codificador (codificador
M1) M1)
Codificador: 0 V CC
+24 V CC CODIFICAD
OR
Rojo Negro
+V CC 0 V CC
(motorizaci (motorizaci
ón M1 y M2) ón M1 y M2)
Codificador: 0 V CC
+24 V CC CODIFICAD
OR
Rojo Negro
Contacto 2
Negro 2
C1 C2
(codificador M1) (codificador M1)
Entrada «Colector Entrada «Colector
abierto», canal de abierto», canal de
codificador 1 codificador 2
Amarillo Green
C1 C2
(motorización M1 y (motorización M1 y
M2) M2)
Salida «Colector Salida «Colector
abierto», canal de abierto», canal de
codificador 1 codificador 2
Amarillo Green
1] 2]
ES
