Rollixo RTS
InhaltsvErzEIchnIs
allgemeines ....................................................................................................................................................................2
sicherheitshinweise .......................................................................................................................................................2
Sicherheitshinweise
Beschreibung des Empfängers rollixo........................................................................................................................3

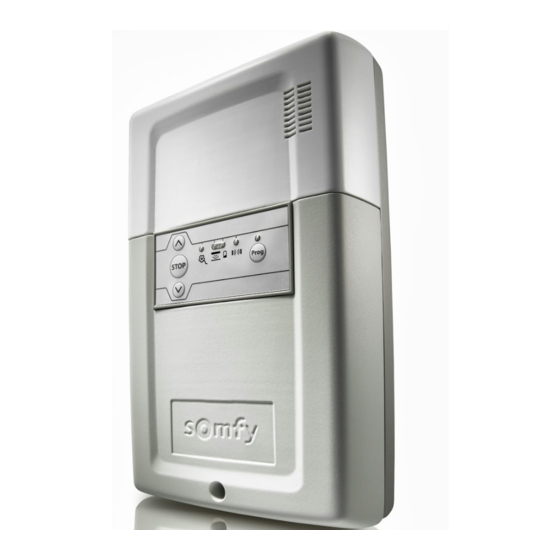

Beschreibung des Empfängers Rollixo
Installation .......................................................................................................................................................................4
Installation und Inbetriebnahme einer funkoptischen sicherheitsleiste ..................................................................9
Installation und Inbetriebnahme einer elektrischen Funk-sicherheitsleiste ............................................................9
Funktionsprüfung des Empfängers ............................................................................................................................11
anschließen von Peripheriegeräten ...........................................................................................................................12
Erweiterte Einstellungen..............................................................................................................................................16
Einlernen von Funkhandsendern ................................................................................................................................17
Einlernen der sender von sicherheitsleisten ............................................................................................................18
löschen von Funkhandsendern .................................................................................................................................18
löschen der sender von sicherheitsleisten ..............................................................................................................19
verriegelung der Programmiertasten .........................................................................................................................19
Diagnose .......................................................................................................................................................................19
technische Daten .........................................................................................................................................................21
Copyright © 2012 Somfy SAS. All rights reserved
2
2
3
3
3
3
3
4
5
6
7
9
9
9
10
10
11
11
11
11
11
11
12
12
13
16
16
17
17
17
18
18
18
18
19
20
21
1
Inhaltsverzeichnis
Verwandte Anleitungen für SOMFY ROLLIXO RTS
Inhaltszusammenfassung für SOMFY ROLLIXO RTS
-
Seite 1: Inhaltsverzeichnis
Löschen eines Funkhandsenders Löschen aller Funkhandsender löschen der sender von sicherheitsleisten ......................19 verriegelung der Programmiertasten .........................19 Diagnose ..................................19 Empfänger Sender einer elektrischen Sicherheitsleiste (ESE) Sender einer optischen Sicherheitsleiste (OSE) technische Daten .................................21 Copyright © 2012 Somfy SAS. All rights reserved... -
Seite 2: Allgemeines
Die Anweisungen in der Montage- und Betriebsanleitung des Produkts sollen die Erfüllung der Anforderungen zum Schutz vor Personen- und Sachschäden und der genannten Normen gewährleisten. SOMFY erklärt hiermit, dass dieses Produkt die wesentlichen Anforderungen sowie andere relevante Bestimmungen der Richtlinie 1999/5/EC erfüllt. Eine Konformitätserklärung wird unter der Internet-Adresse www.somfy.com/ce (ROLLIXO RTS) bereitgestellt. -
Seite 3: Beschreibung Des Empfängers Rollixo
Sicherheitsleiste und den Sender der Sicherheitsleiste Kontrollleuchte Batterie Informiert über den Zustand der Batterie der Sicherheitsleiste Kontrollleuchte Lichtschranke Informiert über den Zustand der Lichtschranke abmessungen standard-Installationsschema 182,7 60,6 antrieb 157,7 absturzsicherung Empfänger sicherheitsleistensender sicherheitsleiste Copyright © 2012 Somfy SAS. All rights reserved... -
Seite 4: Installation
[2]. Lösen Sie die Schrauben des Deckels des Empfängers und nehmen Sie ihn ab. [3]. Halten Sie den Empfänger an die Wand (Beleuchtung nach oben) und markieren Sie die Bohrlöcher. [4]. Befestigen Sie den Empfänger an der Wand. Copyright © 2012 Somfy SAS. All rights reserved... -
Seite 5: Verkabelung Des Antriebs Und Der Absturzsicherung
24 v-Isolierbereich verkabelung der absturzsicherung Wenn keine Absturzsicherung angeschlossen ist, müssen die Klemmen 5 und 6 des Empfängers unbedingt gebrückt werden (mit der mitgelieferten Brücke, siehe Seite 3 Pos. 11). Stop Safety Edge Copyright © 2012 Somfy SAS. All rights reserved... -
Seite 6: Anschluss Des Empfängers An Die Stromversorgung
Wenn die Kontrollleuchte 2 ununterbrochen leuchtet, wurde die Sicherheitsleiste vom Empfänger noch nicht erkannt (der Sender der Sicherheitsleiste wurde noch nicht Prog STOP eingelernt oder der Kabelanschluss zur Lichtleiste noch nicht hergestellt). Copyright © 2012 Somfy SAS. All rights reserved... -
Seite 7: Überprüfung Der Drehrichtung Des Antriebs Und Einstellung Der Endlagen
[5]. Drücken Sie auf den Taster des Antriebs für die obere Endlage. oDEr [6]. Drücken Sie auf die Taste , um das Garagentor ganz nach unten zu Prog STOP fahren. Prog STOP Stellen Sie die untere Endlage mit den Tasten ein. Prog STOP Copyright © 2012 Somfy SAS. All rights reserved... - Seite 8 , oder die Taste , bis der Antrieb mit einer Auf-/Ab-Bewegung bestätigt, um den Prog Einstellmodus des Antriebs zu verlassen. STOP Prog STOP Prog Prog STOP Die Kontrollleuchte 1 verlöscht. oDEr Prog STOP Copyright © 2012 Somfy SAS. All rights reserved...
-
Seite 9: Installation Und Inbetriebnahme Einer Funkoptischen Sicherheitsleiste
Magnet UNTEN [1]. Drücken Sie auf die Taste , um das Garagentor ganz nach oben zu fahren. Vergewissern Sie sich, dass der Sicherheitsleistensender noch nicht Prog STOP auf der Befestigungsplatte montiert ist Copyright © 2012 Somfy SAS. All rights reserved... -
Seite 10: Installation Der Sicherheitsleiste Und Ihres Senders
Drücken Sie während der Erkennung der Magnete nicht auf die Sicherheitsleiste. Führen Sie zwei komplette Zyklen durch (Öffnen und Schließen), verwenden Prog Sie hierzu die Tasten und . STOP Prog STOP Prog STOP Copyright © 2012 Somfy SAS. All rights reserved... -
Seite 11: Funktionsprüfung Des Empfängers
Der Alarm ertönt 2 Minuten lang, wenn versucht wird, das komplett geschlossene Tor von Hand zu öffnen. Solange der Alarm ertönt, ist keine Torbewegung möglich. Drücken Sie, während der Alarm ertönt, auf eine Taste eines eingelernten Funksenders, um den Alarm auszuschalten. Der Alarm kann nur mit einem eingelernten Funkhandsender ausgeschaltet werden. Copyright © 2012 Somfy SAS. All rights reserved... -
Seite 12: Anschließen Von Peripheriegeräten
Selbsttest Lichtschranke Aktiviert Deaktiviert Wahl der Lichtschranke Fotoelektrisch Reflex Vorwarnzeit 2 Sek. gelbe Aktiviert Deaktiviert Warnleuchte STOP Prog Wahl des Typs der Magnetisch Optisch Sicherheitsleiste mit Kabelanschluss Alarmfunktion Aktiviert Deaktiviert Nicht verwenden Copyright © 2012 Somfy SAS. All rights reserved... -
Seite 13: Beschreibung Der Verschiedenen Peripheriegeräte
- die automatische Schließfunktion aktiviert ist. ref. 9013647 ref. 1841195 lichtschranke Dip-schalter 1 Dip-schalter 2 ohne selbsttest mit selbsttest 24V dc 24V Cell Sec Cell Test 24V dc 24V Cell Sec Cell Test Brown Blue Black Grey Copyright © 2012 Somfy SAS. All rights reserved... - Seite 14 Position Dip-schalter 4 Empfänger Stop Safety Edge KeySwitch Wenn eine Funk-Sicherheitsleiste durch eine Sicherheitsleiste mit Kabelanschluss ersetzt wird, muss der Sender der Funk-Sicherheitsleiste gelöscht werden (siehe Seite 18), damit die Sicherheitsleiste mit Kabelanschluss registriert wird. Copyright © 2012 Somfy SAS. All rights reserved...
- Seite 15 Der Alarm wird kurzzeitig ausgelöst, um anzuzeigen, dass er aktiviert ist. Prog STOP • optional: magnet unten Ein unterer Magnet kann installiert werden, wenn es zu Fehlauslösungen des Alarms kommt (siehe Seite 9). Copyright © 2012 Somfy SAS. All rights reserved...
-
Seite 16: Erweiterte Einstellungen
Taste T aus. Die Kontrollleuchte blinkt schnell. [2]. Halten Sie die Zeitmessung durch einen kurzen Druck auf die Taste T an, wenn die gewünschte Zeitverzögerung erreicht ist. Die Kontrollleuchte blinkt langsam oder leuchtet ununterbrochen. Copyright © 2012 Somfy SAS. All rights reserved... -
Seite 17: Einlernen Von Funkhandsendern
Einlernen durch kopieren eines bereits eingelernten Funkhandsenders Dieser Vorgang muss in der Nähe des Empfängers durchgeführt werden. mit einem keygo rts mit einem Funkhandsender mit 3 tasten < 1s a = bereits eingelernter Quell-Funkhandsender B = einzulernender ziel-Funkhandsender Copyright © 2012 Somfy SAS. All rights reserved... -
Seite 18: Einlernen Der Sender Von Sicherheitsleisten
Lassen Sie die Taste des Empfängers in dem Augenblick los, wenn die Kontrollleuchte verlischt, die Kontrollleuchte blinkt langsam. Prog Alle gespeicherten Funkhandsender sind gelöscht. Prog Prog Prog Prog Prog langer Druck 7 sek. Copyright © 2012 Somfy SAS. All rights reserved... -
Seite 19: Löschen Der Sender Von Sicherheitsleisten
(eine Ersatzsicherung wird mitgeliefert, siehe Seite 3 Pos. Beleuchtung erloschen 13). Falls der Motor weiterhin nicht funktioniert, diesen austauschen. Wartet auf Einstellung Die Endlagen des Antriebs einstellen (siehe Seiten 7 und 8). des Antriebs Copyright © 2012 Somfy SAS. All rights reserved... -
Seite 20: Sender Einer Elektrischen Sicherheitsleiste (Ese)
Drücken Sie einmal auf die Taste auf der Rückseite des Senders. Die Kontrollleuchte des Senders muss aufleuchten. Wenn die Kontrollleuchte blinkt: 6 Mal → die Sicherheitsleiste hat eine Störung (Kurzschluss). 8 Mal → die Sicherheitsleiste wurde nicht richtig abgelängt (offener Kreis). Copyright © 2012 Somfy SAS. All rights reserved... -
Seite 21: Sender Einer Optischen Sicherheitsleiste (Ose)
Gelbe Warnleuchte 24V - 4W max. Ausgang Alarmsirene FunktIonswEIsE Steuertasten Tasten Auf-Stop-Ab an der Frontseite Automatischer Schließmodus Steuerung im Notbetrieb Automatisch aktiviert beim Schließen bei Störung einer Sicherheitsvorrichtung Wartungshilfe Echtzeit-Zustand mit 5 Kontrollleuchten Copyright © 2012 Somfy SAS. All rights reserved...
