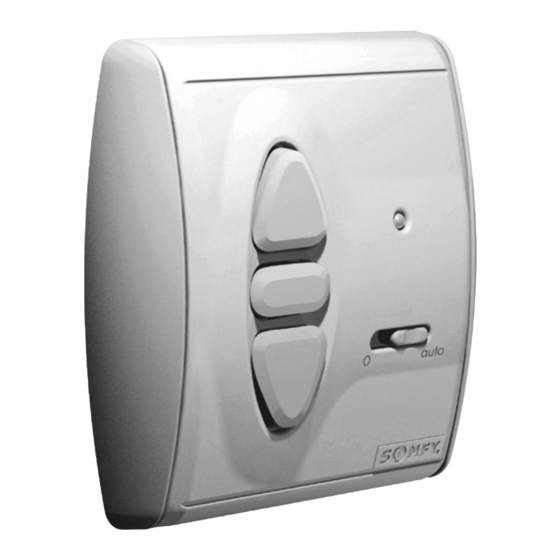

Motorsteuergerät
Centralis DC IB
Damit Sie die Vorzüge Ihres Motorsteuergerätes Centralis DC IB optimal nutzen können,
bitten wir Sie, diese Gebrauchsanleitung genau durchzulesen.
Für Fragen, Anregungen und Wünsche stehen wir Ihnen unter der Rufnummer 01805 / 25 21 31
inteo
Mit der Kleinobjektsteuerung
Eine Kleinspannungssteuerleitung verbindet das Zentralsteuergerät (z.B.: Chronis IB L comfort, Centralis IB, Soliris IB oder Thermis IB) und die Motorsteuergeräte
Centralis DC IB und überträgt die Fahrbefehle. Dadurch können Jalousien und Rollos, manuell über das Motorsteuergerät oder zentral über eine Programmschaltuhr
angesteuert werden.
➔
Centralis DC IB
Trägerprodukt Jalousie
➔
Centralis DC IB
Trägerprodukt Rollo
1.
Merkmale
80 mm
80 mm
2.

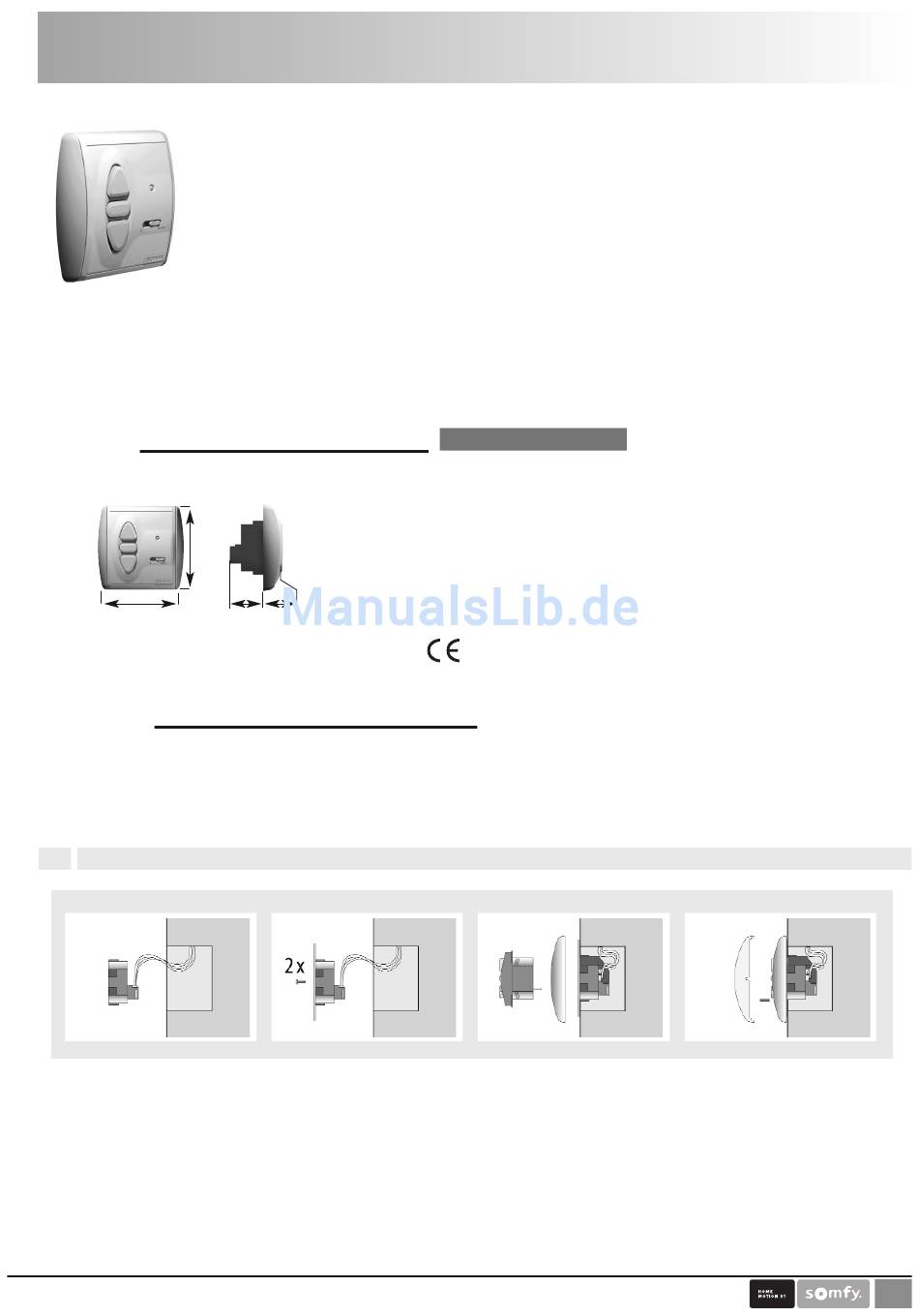

Installation
Centralis DC IB ist zur Montage in einer Unterputzdose- Schaltdose 60 mm Ø oder passenden Aufputz-Kappe geeignet.
2.1
Montage
Anschlussleitungen werden an
den Klemmen des Steckrahmens
angeschlossen und der Steckrah-
men in der UP-Dose befestigt.
Centralis DC IB
Centralis DC IB
bietet Ihnen SOMFY ein bewährtes Steuerungssystem.
Artikel-Nummer:
Betriebsnennspannung:
Spannung Steuerleitung:
Betriebstemperatur:
Umgebungsbedingungen:
Schaltkontaktbelastbarkeit
Laufzeit Antrieb (Schaltzeit
33 mm
17 mm
Anschließend Steckrahmen in der
UP-Dose befestigen.
Rev. 01-03/2007 vm
GEBRAUCHS-
ANLEITUNG
Centralis DC IB Jalousie/Rollo
Centralis DC IB Jalousie
Centralis DC IB Rollo
20 bis 34V DC SELV
SELV
+5°C bis +40°C
trockene Wohnräume
Relais:
1,5A / 24V DC
Relais):
ca. 3 min.
Hiermit erklärt SOMFY, dass dieses Produkt den wesentlichen Anforderungen und anderen relevanten Vorschrif-
ten der Direktiven 89/336/EEC entspricht. Die Konformitätserklärung kann abgerufen werden unterder Internet-
Adresse www.somfy.com, unter Abschnitt "CE Declaration of comformity".
Das Steuergerät DC IB zusam-
men mit dem Abdeckrahmen in
den Steckrahmen stecken. Be-
triebsspannung anlegen und mit
den Tasten "Auf" und "Ab" die
Laufrichtung prüfen.
gerne zur Verfügung.
(0,14 €/Min.)
1 810 289
1 810 288
Abdeckplatte aufdrücken.
Centralis DC IB
1
