Pergola io LOUVER CONTROL

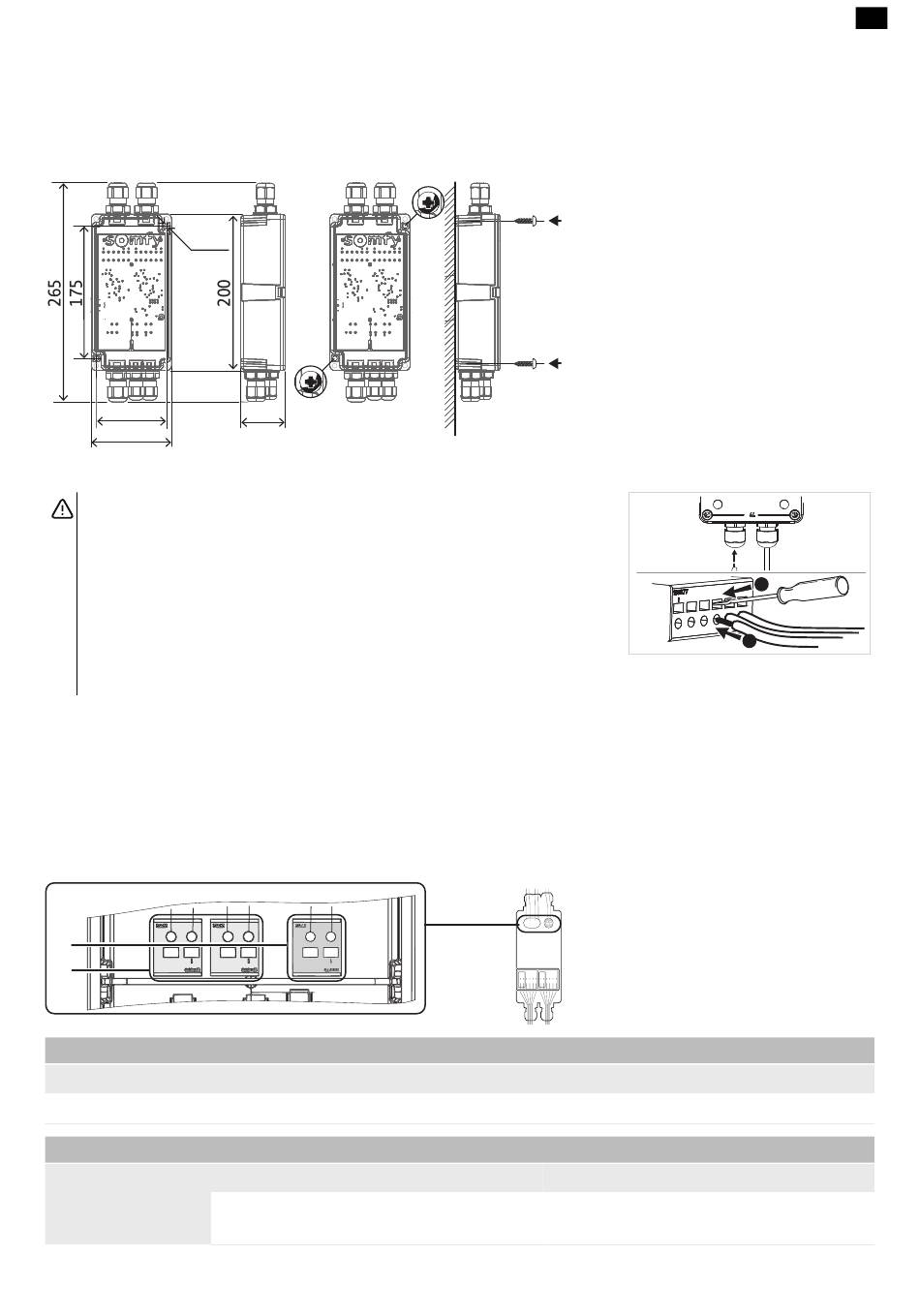

2.1.Montage
2.1.1.Afmetingen
Afmetingen in millimeter: 80 x 265 x 45
Gebruik twee ISO 7049 zelftappende plaatschroeven ST2,9 x 9,5-C om het product aan de pergola te bevestigen.
Ø 3
68
80
2.1.2.Aansluitingen
VOORZICHTIG
• De maximale lengte van de kabels bedraagt 10 meter.
• Er mag maar één kabel in een kabelwartel worden ingevoerd.
• Let op de ligging van de kabels om insijpelen van water te voorkomen.
• Indien er meer dan twee kabelovergangen nodig zijn, gebruik dan de
kabelwartels die met het bedieningselement werden meegeleverd.
• Raak de elektronische componenten niet aan.
• Zorg ervoor dat de klep van de kast goed is gesloten.
1] Voer elke kabel door zijn kabelwartel. (Diameter van de kabels is tussen de 5
en 9 mm, en de minimale dwarsdoorsnede van de draden is 0,2 mm
2
mm . Maak ze stevig vast.
2] Strip de draden (tussen de 9 en 10 mm) en zet de draden vast in de
connectoren.
2.2.Beschrijving en aansluitingen aan bovenzijde
1]
2]
0 Vdc
Voeding (0 Vdc)
Besturingseenheid
©
Copyright 2021 SOMFY ACTIVITES SA. All rights reserved.
45
1] Bedrading voeding 24 V DC
2] Bedrading regensensor Ondeis 24 V
+Vdc (regensensor) 0 Vdc (regensensor)
Voeding regensensor Voeding regensensor 0
+24 Vdc Vdc
1]
3]
2
tot 3,31
+Vdc 0Vdc +Vdc 0Vdc C1 C2 +Vdc 0Vdc +Vdc 0Vdc C1 C2
Motor Encoder Motor Encoder
+Vdc
Voeding +24 Vdc
Contact + -
Contact 1
NL
1
2
Contact 2
