Pergola io LOUVER CONTROL

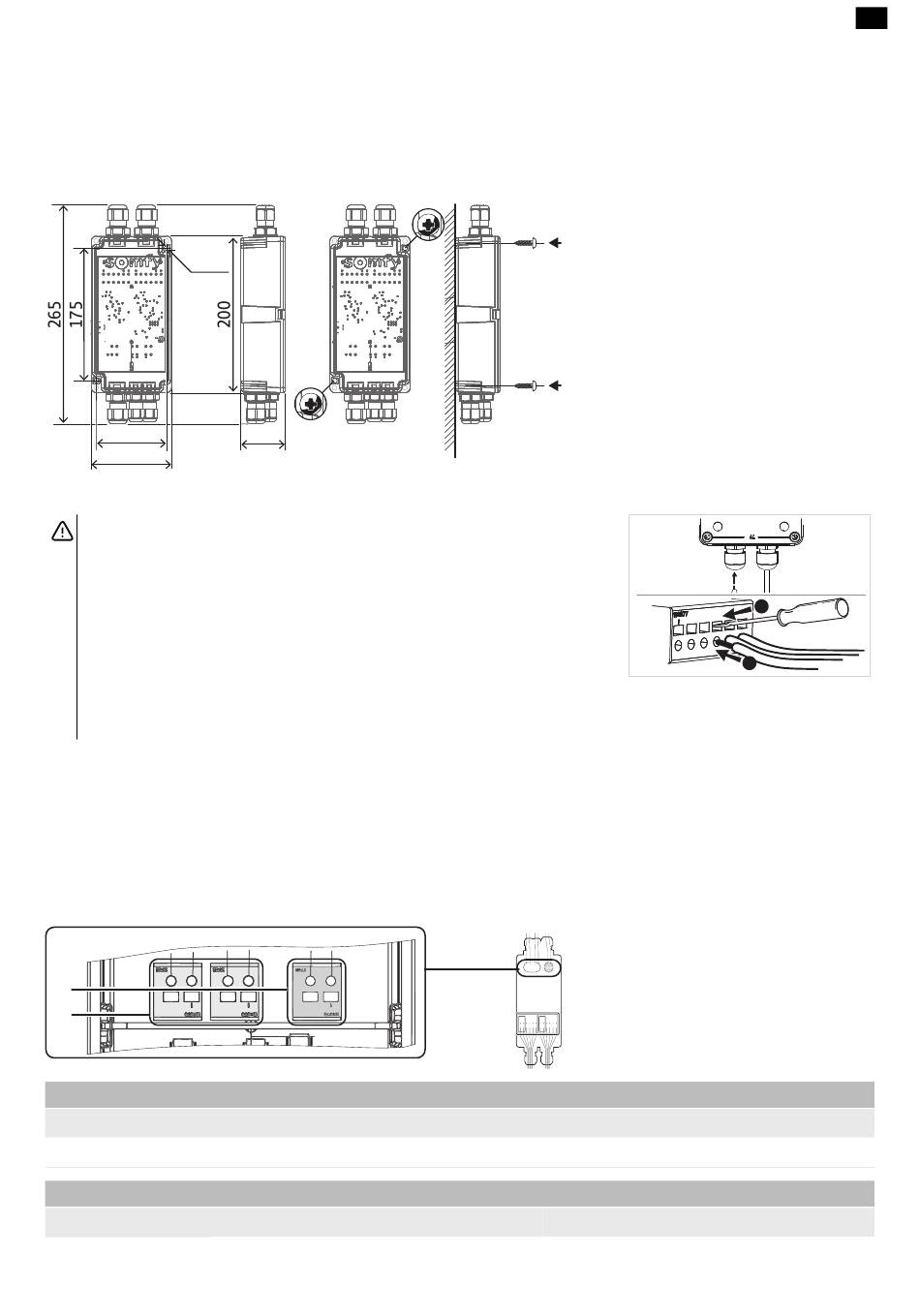

2.1.Montage
2.1.1.Abmessungen
Abmessung in Millimetern: 80 x 265 x 45
Zwei selbstschneidende Blechschrauben nach ISO 7049 ST2,9 x 9,5-C verwenden, um das Produkt an der Pergola zu
befestigen.
Ø 3
68
80
2.1.2.Verkabelung
VORSICHT
• Die Länge der Kabel darf 10 m nicht überschreiten.
• Führen Sie jeweils nicht mehr als ein Kabel durch eine Kabeldurchführung.
• Achten Sie auf die korrekte Verlegung der Kabel, um das Eindringen von
Wasser zu vermeiden.
• Wenn mehr als zwei Kabel durchgeführt werden müssen, verwenden Sie die
mit der Steuerung gelieferten Kabeldichtungen.
• Berühren Sie keine elektronischen Komponenten.
• Stellen Sie sicher, dass die Abdeckung sicher verschlossen ist.
1] Jedes Kabel durch seine eigene Kabeldichtung führen. (Der Durchmesser der
Kabel beträgt zwischen 5 und 9 mm und der Mindestquerschnitt der
Kabeladern beträgt 0,2 mm
2] Entfernen Sie die Isolierung der Kabeladern (zwischen 9 und 10 mm) und
sichern Sie die Kabeladern in den Anschlüssen.
2.2.Beschreibung und Anschlüsse oben
1]
2]
0 VDC
Spannungsversorgung (0 VDC)
Steuereinheit
©
Copyright 2021 SOMFY ACTIVITES SA. All rights reserved.
45
2 2
bis 3,31 mm .) Ziehen Sie sie fest an.
1] Verkabelung Spannungsversorgung 24 V DC
2] Verkabelung Regensensor Ondeis 24 V
+VDC (Regensensor) 0 VDC (Regensensor) Kontakt + -
1]
3]
+Vdc 0Vdc +Vdc 0Vdc C1 C2 +Vdc 0Vdc +Vdc 0Vdc C1 C2
Motor Encoder Motor Encoder
+VDC
Spannungsversorgung +24 VDC
