LED Controller CC/CV [AKD-02x0CC.02]
2.5 Aufbau & Bedienung

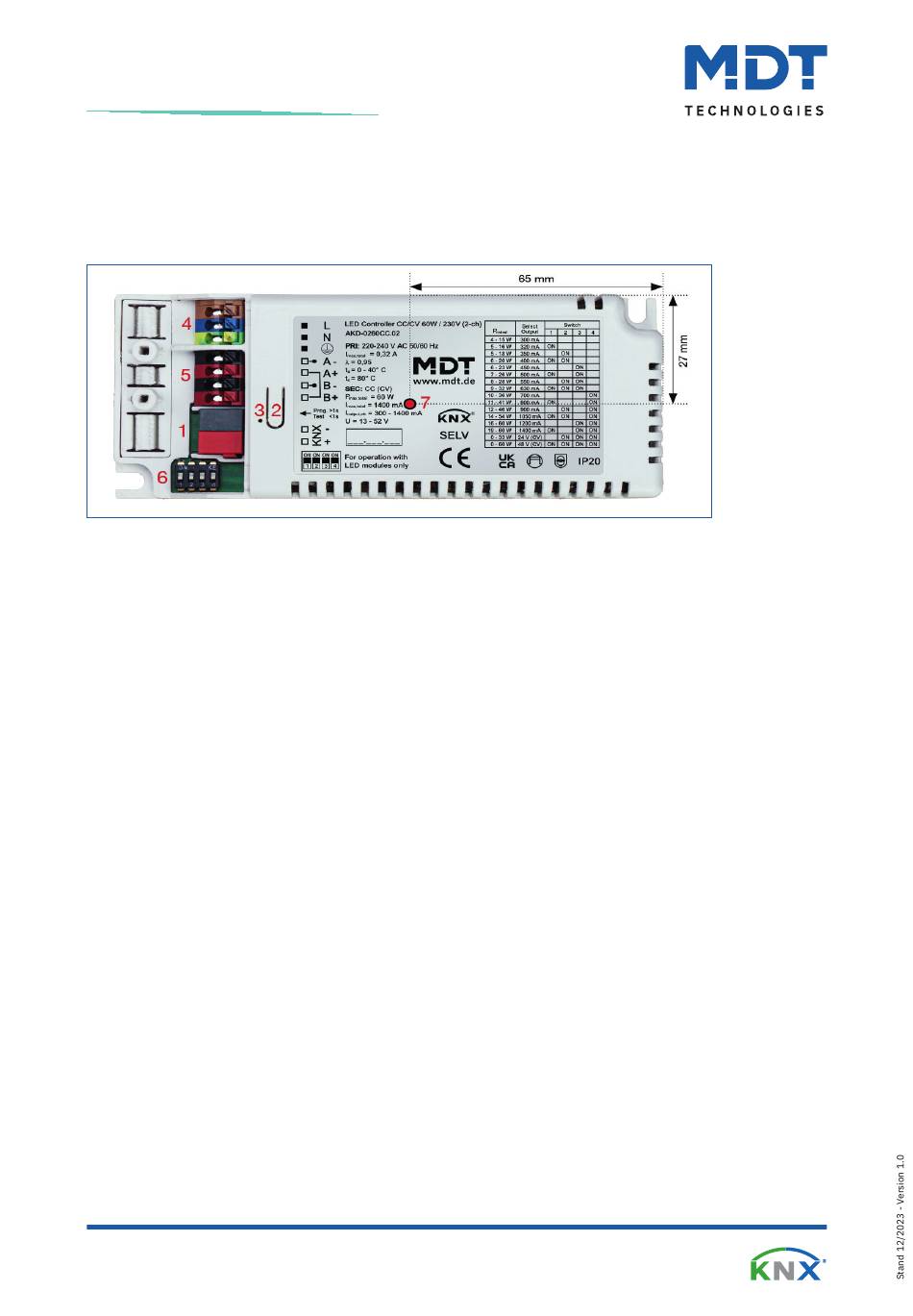

Das folgende Bild zeigen den Aufbau des LED Controllers (hier am Beispiel AKD-02x0CC.02):
Abbildung 3: Aufbau & Bedienung
1 = Busanschlussklemme
3 = Rote Programmier-LED
5 = LED-Ausgang
7 = t (Gehäusetemperatur)
c
2.6 Inbetriebnahme
1. Verdrahtung des Gerätes nach Anschlussschema.
2. Schnittstelle an den Bus anschließen.
3. Busspannung zuschalten.
4. Programmiertaste am Gerät drücken (rote Programmier-LED leuchtet dauerhaft).
5. Physikalische Adresse in der ETS einstellen und programmieren (Programmier LED erlischt).
6. Einstellungen in Applikationsprogramm vornehmen und programmieren.
