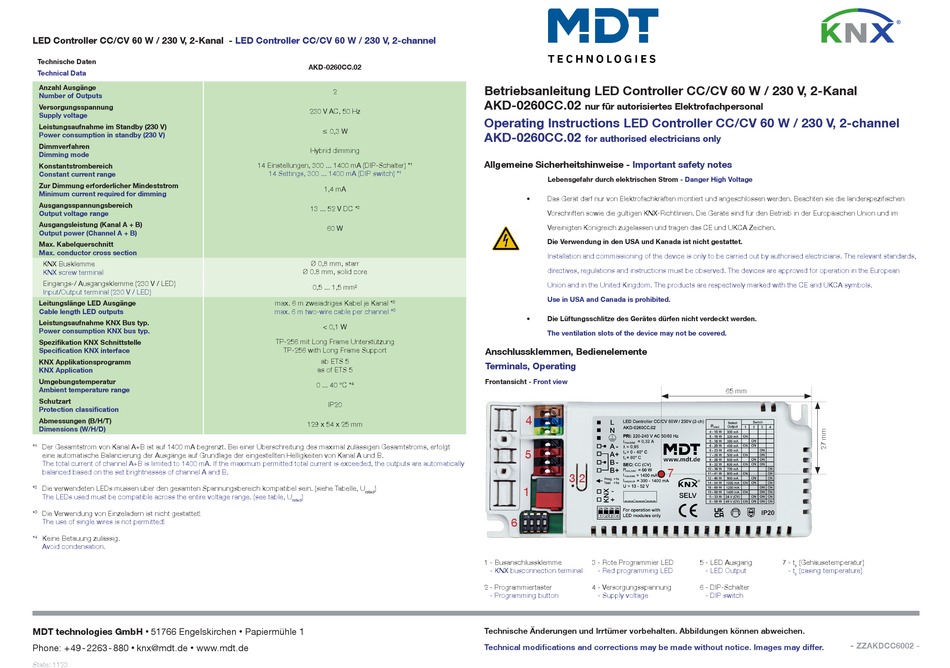

MDT Technologies AKD-0260CC.02 Betriebsanleitung

LED Controller CC/CV 60 W / 230 V, 2-Kanal -
Technische Daten
Technical Data
Anzahl Ausgänge
Number of Outputs
Versorgungsspannung
Supply voltage
Leistungsaufnahme im Standby (230 V)
Power consumption in standby (230 V)
Dimmverfahren
Dimming mode
Konstantstrombereich
Constant current range
Zur Dimmung erforderlicher Mindeststrom
Minimum current required for dimming
Ausgangsspannungsbereich
Output voltage range
Ausgangsleistung (Kanal A + B)
Output power (Channel A + B)
Max. Kabelquerschnitt
Max. conductor cross section
KNX Busklemme
KNX screw terminal
Eingangs-/ Ausgangsklemme (230 V / LED)
Input/Output terminal (230 V / LED)
Leitungslänge LED Ausgänge
Cable length LED outputs
Leistungsaufnahme KNX Bus typ.
Power consumption KNX bus typ.
Spezifikation KNX Schnittstelle
Specification KNX interface
KNX Applikationsprogramm
KNX Application
Umgebungstemperatur
Ambient temperature range
Schutzart
Protection classification
Abmessungen (B/H/T)
Dimensions (W/H/D)
* Der Gesamtstrom von Kanal A+B ist auf 1400 mA begrenzt. Bei einer Überschreitung des maximal zulässigen Gesamtstroms, erfolgt
1
eine automatische Balancierung der Ausgänge auf Grundlage der eingestellten Helligkeiten von Kanal A und B.
The total current of channel A+B is limited to 1400 mA. If the maximum permitted total current is exceeded, the outputs are automatically
balanced based on the set brightnesses of channel A and B.
* 2 Die verwendeten LEDs müssen über den gesamten Spannungsbereich kompatibel sein. (siehe Tabelle, U
The LEDs used must be compatible across the entire voltage range. (see table, U
* 3 Die Verwendung von Einzeladern ist nicht gestattet!
The use of single wires is not permitted!
* Keine Betauung zulässig.
4
Avoid condensation.
MDT technologies GmbH 51766 Engelskirchen
•
Phone: + 49 - 2263 - 880 knx@mdt.de www.mdt.de
• •
State: 1123
LED Controller CC/CV 60 W / 230 V, 2-channel
AKD-0260CC.02
2
230 V AC, 50 Hz
 0,3 W
Hybrid dimming
14 Einstellungen, 300 ... 1400 mA (DIP-Schalter) * 1
14 Settings, 300 ... 1400 mA (DIP switch) * 1
1,4 mA
13 ... 52 V DC *
2
60 W
Ø 0,8 mm, starr
Ø 0.8 mm, solid core
0,5 ... 1,5 mm²
max. 6 m zweiadriges Kabel je Kanal *
3
max. 6 m two-wire cable per channel * 3
< 0,1 W
TP-256 mit Long Frame Unterstützung
TP-256 with Long Frame Support
ab ETS 5
as of ETS 5
0 ... 40 °C *
4
IP20
129 x 54 x 25 mm
)
rated
)
rated
Papiermühle 1
•
Betriebsanleitung LED Controller CC/CV 60 W / 230 V, 2-Kanal
AKD-0260CC.02
nur für autorisiertes Elektrofachpersonal
Operating Instructions LED Controller CC/CV 60 W / 230 V, 2-channel
AKD-0260CC.02
for authorised electricians only
Allgemeine Sicherheitshinweise - Important safety notes
Lebensgefahr durch elektrischen Strom -
• Das Gerät darf nur von Elektrofachkräften montiert und angeschlossen werden. Beachten sie die länderspezifischen
Vorschriften sowie die gültigen KNX-Richtlinien. Die Geräte sind für den Betrieb in der Europäischen Union und im
Vereinigten Königreich zugelassen und tragen das CE und UKCA Zeichen.
Die Verwendung in den USA und Kanada ist nicht gestattet.
Installation and commissioning of the device is only to be carried out by authorised electricians. The relevant standards,
directives, regulations and instructions must be observed. The devices are approved for operation in the European
Union and in the United Kingdom. The products are respectively marked with the CE and UKCA symbols.
Use in USA and Canada is prohibited.
• Die Lüftungsschlitze des Gerätes dürfen nicht verdeckt werden.
The ventilation slots of the device may not be covered.
Anschlussklemmen, Bedienelemente
Terminals, Operating
Frontansicht - Front view
4
5
3 2
1
6
1 - Busanschlussklemme 3 - Rote Programmier LED
- KNX busconnection terminal - Red programming LED
2 - Programmiertaster 4 - Versorgungsspannung
- Programming button - Supply voltage
Technische Änderungen und Irrtümer vorbehalten. Abbildungen können abweichen.
Technical modifications and corrections may be made without notice. Images may differ.
Danger High Voltage
65 mm
7
5 - LED Ausgang 7 - t (Gehäusetemperatur)
c
- LED Output - t (casing temperature)
c
6 - DIP-Schalter
- DIP switch
®
-
ZZAKDCC6002 -
