Technisches Handbuch
LED Controller CC/CV [AKD-02x0CC.02]
Die konstante Helligkeit kann mit relativen Dimmvorgängen übersteuert werden, wenn der Parameter
„100 % Helligkeit übersteuern bei Dimmen relativ" aktiviert wird. Ein absoluter Dimmwert von 100 %
kann beispielsweise mit relativen Dimmvorgängen so lange erhöht werden, bis sowohl Warmweiß, als
auch auch Kaltweiß 100 % Helligkeit erreichen.
maximal:
Eine Änderung der Farbtemperatur hat immer Einfluss auf die eingestellte Helligkeit. In dieser Betriebsart
können Warmweiß und Kaltweiß mit bis zu 100 % angesteuert werden. Hierdurch wird eine höhere
Gesamthelligkeit erreicht. (Der Parameter „Ausgänge A+B auf 100 % begrenzen (Leuchtmittelschutz)" in
den „Allgemeinen Einstellungen", hat eine höhere Priorität und übersteuert diese Funktion ggfs.)

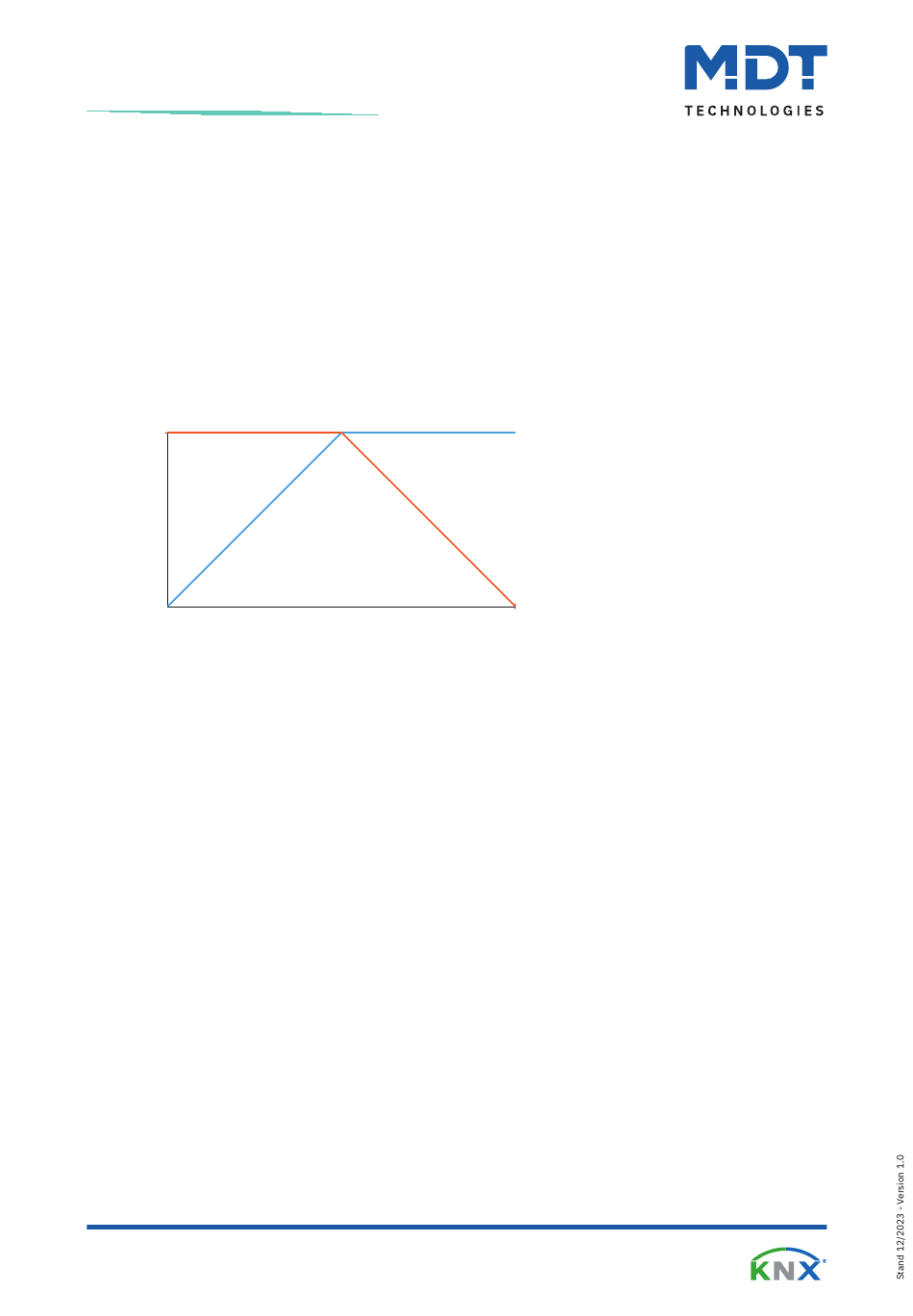

Beispielhafte Darstellung der Farbmischung bei einer linearen Dimmkurve:
100 %
0 %
2700 K 6000 K
Abbildung 19: Diagramm – Ausgangsleistung: maximale Helligkeit
Ist die Farbtemperatur auf Warmweiß (2700 K) eingestellt, so hat Warmweiß 100 % Ausgangsleistung und
Kaltweiß 0 % Ausgangsleistung. Wird nun die Farbtemperatur zu Kaltweiß verschoben, so steigt die
Ausgangsleistung von Kaltweiß ohne dass die Ausgangsleistung von Warmweiß verringert wird.
