Technisches Handbuch
LED Controller CC/CV [AKD-02x0CC.02]
6.2.12 TW Einstellungen
6.2.12.1 Grundeinstellungen
Die nachfolgende Tabelle zeigt die verfügbare Einstellung:
ETS Text
Farbtemperatur: Warmweiß
Farbtemperatur: Kaltweiß
Helligkeit über verschiedene
Farbtemperaturen
100% Helligkeit übersteu-
ern bei „Dimmen relativ"
Tabelle 48: Grundeinstellungen – Tunable White
Mit den Einstellungen „Farbtemperatur: Warmweiß/Kaltweiß" wird der Dimmbereich festgelegt. Die
Farbtemperatur lässt sich nur noch innerhalb dieser Werte verändern.
Der Parameter „Helligkeit über verschiedene Farbtemperaturen" definiert das Verhalten der Helligkeit
wenn die Farbtemperatur verändert wird. Folgende Einstellungen sind verfügbar:
konstant:
Eine Änderung der Farbtemperatur hat keinen Einfluss auf die eingestellte Helligkeit. Die Summe der
Anteile von Warmweiß und Kaltweiß ergibt 100 %. Eine Erhöhung des Warm Weiß Anteils hat eine Redu-
zierung des Kalt Weiß Anteils zur Folge und umgekehrt.
Beispielhafte Darstellung der Farbmischung bei einer linearen Dimmkurve:
100 %
0 %
2700 K

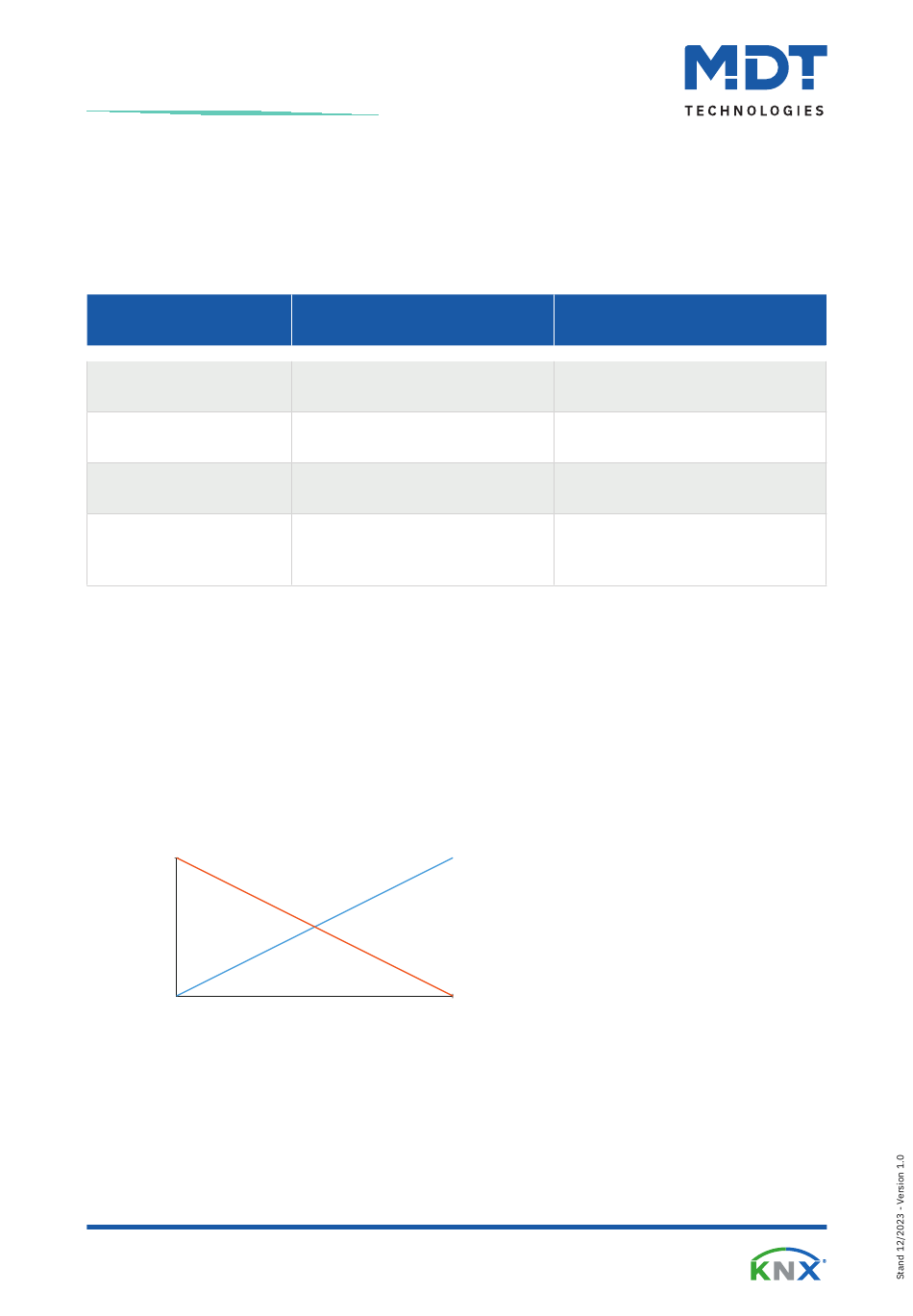

Abbildung 18: Diagramm – TW Konstante Helligkeit am Ausgang
Ist die Farbtemperatur auf Warmweiß (2700 K) eingestellt, so hat Warmweiß 100 % Ausgangsleistung.
Wird nun die Farbtemperatur zu Kaltweiß verschoben, so sinkt die Ausgangsleistung von Warmweiß und
die Ausgangsleistung von Kaltweiß steigt analog dazu. Über den gesamten Bereich der Farbtemperaturän-
derung bleibt die Gesamthelligkeit konstant.
MDT technologies GmbH · Papiermühle 1 · 51766 Engelskirchen · Germany
Telefon: +49 (0) 2263 880 · knx@mdt.de · www.mdt.de
Wertebereich
[Standardwert]
1000 ... 3300 Kelvin
[2700]
4000 ... 8000 Kelvin
[6000]
konstant
■
maximal
■
nicht aktiv
■
aktiv
■
6000 K
Kommentar
Einstellung der Farbtemperatur für
Warmweiß.
Einstellung der Farbtemperatur für
Kaltweiß.
Einstellung zur Berechnung der
Helligkeit für „100%".
Einstellung, ob die Helligkeit nach
Erreichen von 100% übersteuert
werden kann.
