Hinweis: Nicht benutzte Drehzahlausblendungen sind auf 0 rpm zu
setzen.
Beispiel: Eine Lüfteranlage weist starke Schwingungen von 540 rpm
bis 690 rpm sowie von 1380 rpm bis 1560 rpm auf.
Die Parameter sind wie folgt einzustellen:
2 DREHZAHL 1 UNTEN
3 DREHZAHL 1 OBEN
4 DREHZAHL 2 UNTEN
5 DREHZAHL 2 OBEN
Tritt infolge von Lagerverschleiss eine weitere Resonanz bei 1020 ...
1080 rpm auf, kann die Tabelle der Drehzahlausblendungen wie folgt
ergänzt werden:
6 DREHZAHL 3 UNTEN
7 DREHZAHL 3 OBEN
Drehzahl
Motor
[rpm]
1560
1380
690
540
s
UNTEN
1
540

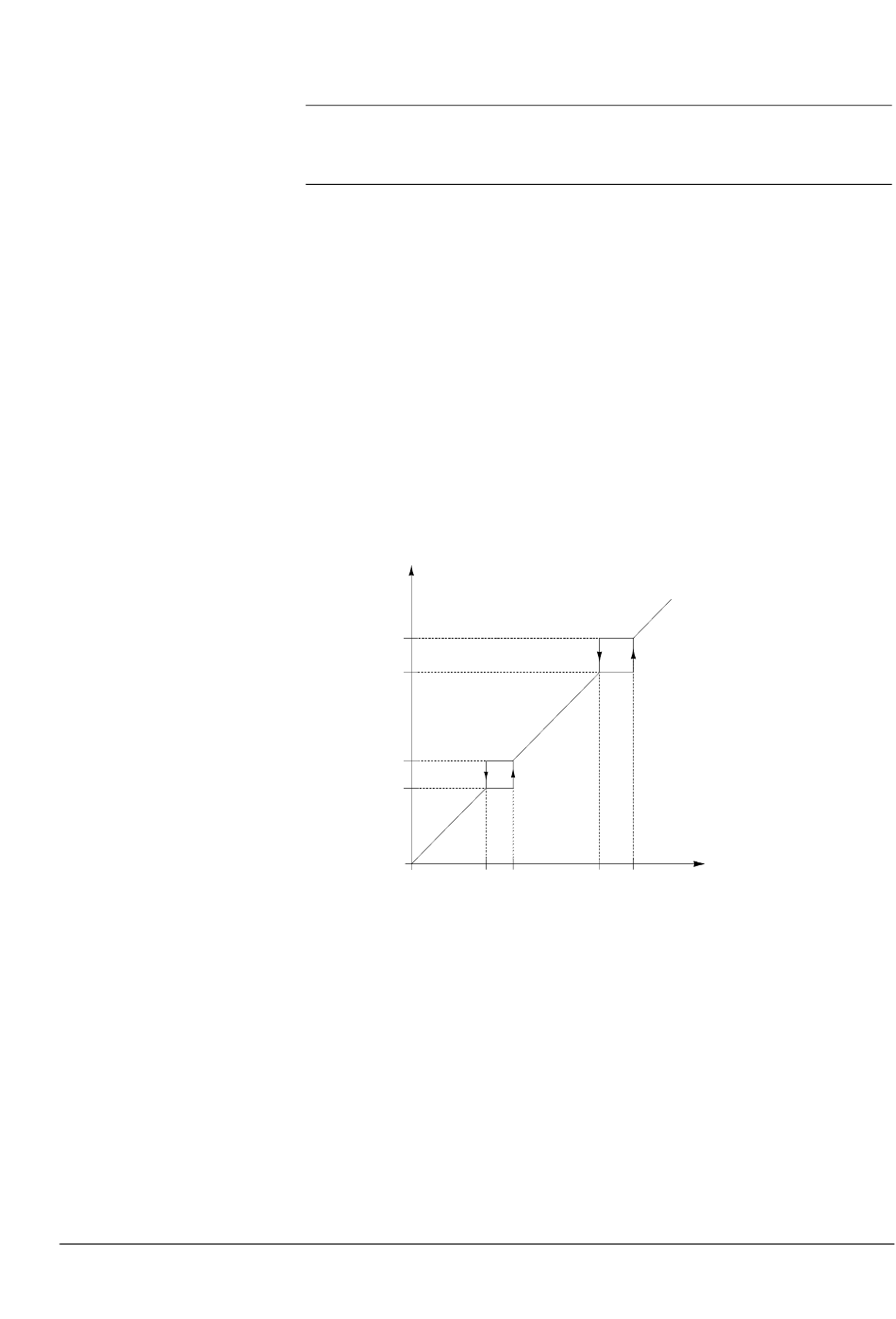

Abbildung 6-14 Beispiel für die Einstellung der Drehzahlausblendungen
in einer Lüfteranlage mit starken Schwingungsproblemen in den
Drehzahlbereichen 540 ... 690 rpm und 1380 ...1560 rpm.
540 rpm
690 rpm
1380 rpm
1560 rpm
1020 rpm
1080 rpm
s s s
OBEN UNTEN OBEN
1 2 2
690 1380 1560
