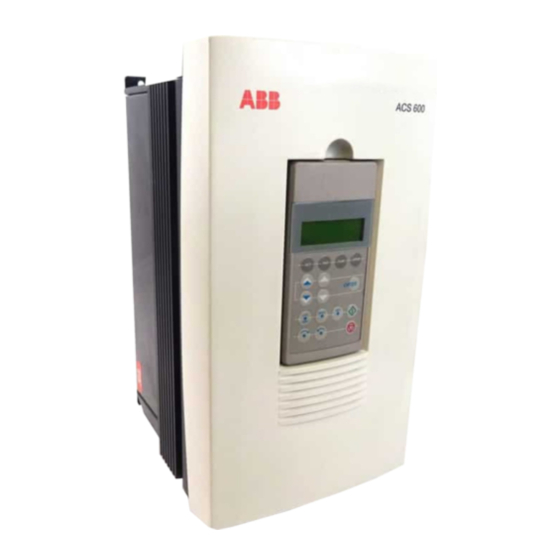

ABB ACS 600 Installationsanleitung

ACS 600
LIEFERUMFANG: Umrichter, Handbuch (-bücher), Prüfbericht, Optionen, Kurzanleitung(en).
UMGEBUNGSBEDINGUNGEN VOR ORT: Siehe Handbuch.
FREIER ABSTAND: 300 mm oben und unten, 50 mm rechts und links.
MONTAGEOBERFLÄCHE: Gerade, eben und fest, nicht beheizt oder feucht, keine Kondensation.
ERFORDERLICHES ZUBEHÖR: Spezifikationen für Sicherungen, Netz-Trenner und Kabel, siehe Handbuch.
PRÜFEN, OB DIE MONTAGESTELLE SPANNUNGSFREI IST.
TRENNSCHALTER IN STELLUNG OFF VERRIEGELN.
ALLE INSTALLATIONSARBEITEN AM UMRICHTER SIND VON QUALIFIZIERTEM,
ELEKTROTECHNISCH GESCHULTEM PERSONAL DURCHZUFÜHREN. SIND SIE
UNSICHER, INSTALLATION BITTE NICHT VORNEHMEN.
1
2.
1. Montageplatz bestimmen. Die vier Befesti-
gungspunkte auf der Montageplatte kennzeich-
nen. 2. Die vier Löcher bohren. 3. Schrauben
an den markierten Stellen anbringen.
4
STOP
INSTALLATION
DER ZUSATZ-
AUSRÜSTUNGEN,
SIEHE SEPARAT
MITGELIEFERTE
ANWEISUNGEN.
1. Motor- und Netzkabel abisolieren.
Schirmdrähte verdrillen.
2. Geeignete Löcher für Motor- und
Netzkabeldurchführungen herstellen.
Vor Beginn der Installation ist folgendes zu prüfen:
6-7
1.
15
3.
Umrichter anhängen und alle 4 Schrauben
fest anziehen. Anm.: Umrichter am Gehäuse
anheben, nicht am Frontdeckel.
5
1.
2.
Installationsanleitung
ACS/ACC/ACP 601-0005-3 ... -0016-3,
-0006-5 ... -0020-5 und -0009-6 ... -0020-6
2
10
6-7
1. Schrauben lösen. 2. Das untere Ende der
Abdeckung anheben. 3. Kabel vom Stecker
X2 trennen. Abdeckung entfernen.
6
INPUT
300 mm
freier Abstand
Netzkabel
Motor- und Netzkabel durch das Bodenblech
einführen.
3
X2
3.
1.
2.
STOP
OUTPUT
PRÜFUNG DER
ISOLATION
DES MOTORS
UND DER
NETZ- UND
Motor-
MOTORKABEL,
kabel
Siehe
Handbuch.
7
