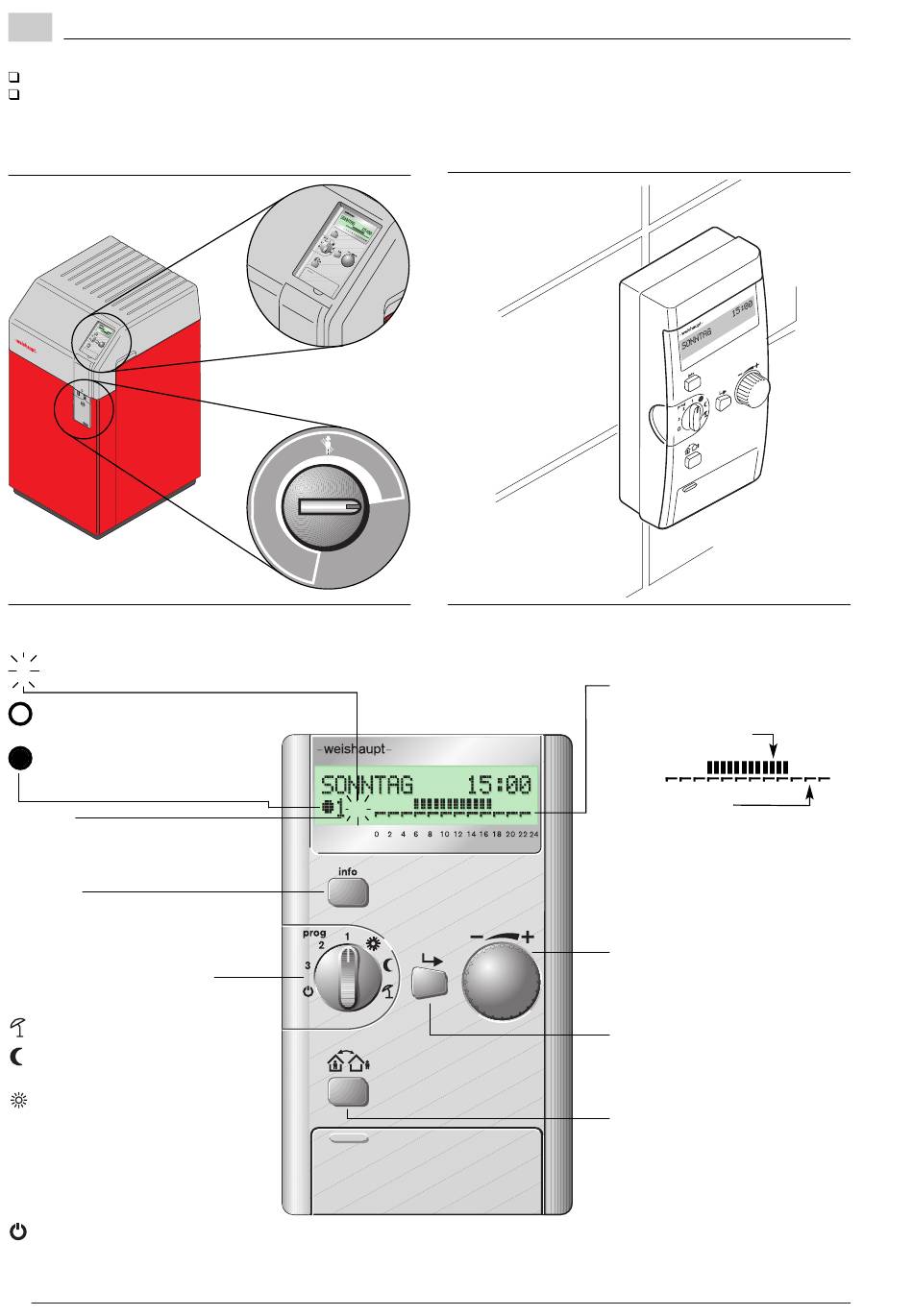

Bedien- und Anzeigeelemente der direkten Einstellebene
4
Beachten Sie bitte bei der Bedienung der direkten Einstellebene:
Bediengerät muss in der Kesselhaube oder in der Wandhalterung eingesetzt sein.
Kesselregler am Kesselbedienfeld muss auf "auto" stehen.
(Abdeckung Kesselbedienfeld lässt sich nur in dieser Stellung schließen)
Bediengerät in Kesselhaube – Kesselregler auf "auto"
Symbole im Display
Fehler vorhanden oder
#
Wartung notwendig
Heizung wird momentan auf
Spartemperatur betrieben
Heizung wird momentan auf
Normaltemperatur betrieben
Anzeige
welcher Adresse (Gerät) die Be-
dieneinheit zugeordnet ist
Infotaste
• Mit jedem Druck wird ein
aktueller Ist-Wert angezeigt
• Zurück zur Grundanzeige
Betriebsarten-Wahlschalter
Zum Auswählen der Betriebsart:
Sommerbetrieb
Betrieb mit Spar-
temperatur
Betrieb mit Normal-
temperatur
prog 1 Heizprogramm 1
2 Heizprogramm 2
3 Heizprogramm 3
Bereitschaftsbetrieb
8
Bediengerät in der Wandhalterung
55°C
80°C
· auto
30°C
#
Zeitbalken
Zeigt die Tageszeiten an, in
denen die Heizung auf
Normaltemperatur
oder
Spartemperatur
betrieben wird.
Drehknopf
Durch Drehen kann der
momentane Temperatur-Sollwert
angezeigt werden
Bestätigungs-Taste
Durch Drücken wird eine Aus-
wahl oder Änderung bestätigt
Anwesenheit-/Abwesenheit-
Taste
Heizprogramm kurzfristig unter-
brechen oder verlängern
