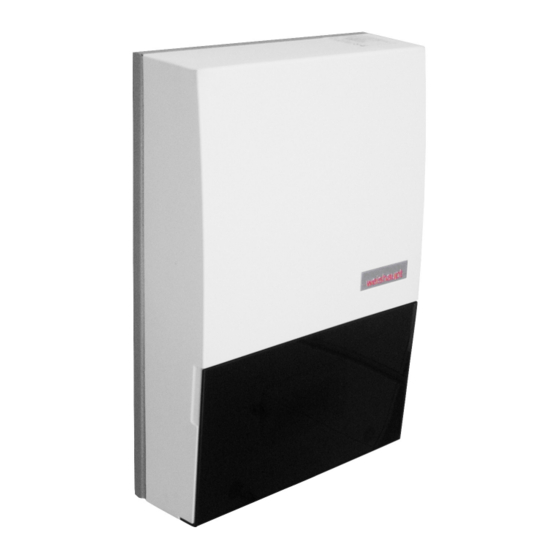

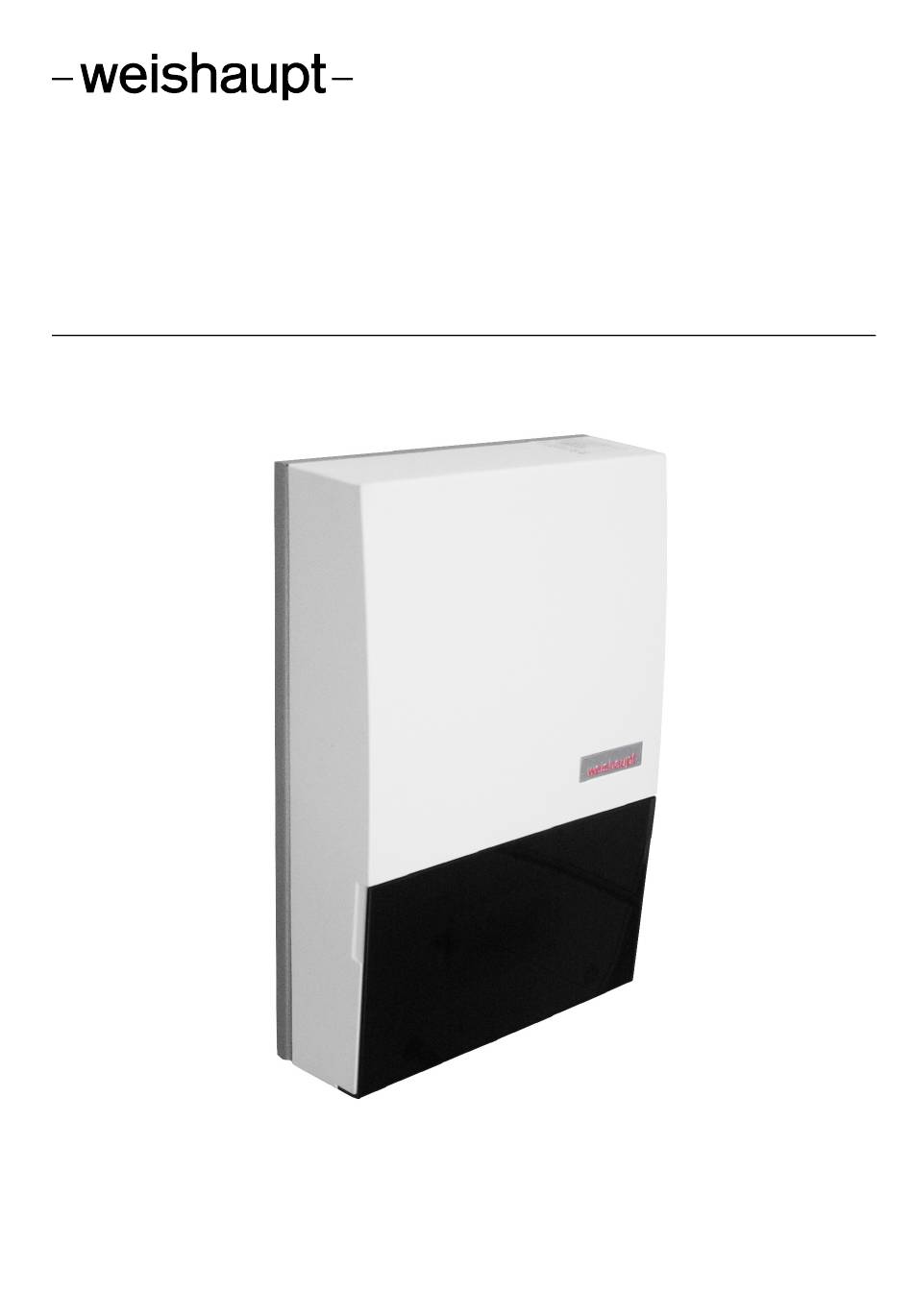

- Seite 1 Montage- und Betriebsanleitung Installation Kaskadenregler WPM 6.0 83324901 · 1/2022-02...
-
Seite 2: Inhaltsverzeichnis
Montage- und Betriebsanleitung Installation Kaskadenregler WPM 6.0 Inhaltsverzeichnis Sicherheitshinweise........................3 Symbole und Kennzeichnung .................. 3 Wichtige Hinweise ..................... 3 Lieferumfang Kaskadenregler ....................4 Montage .............................. 5 Befestigung des wandmontiertem Kaskadenreglers ......... 5 Temperaturfühler......................6 Elektrische Anschlussarbeiten Kaskadenregler............9 Elektrische Anschlussarbeiten ................9 Funktionen........................11... -
Seite 3: Sicherheitshinweise
Montage- und Betriebsanleitung Installation Kaskadenregler WPM 6.0 1 Sicherheitshinweise Sicherheitshinweise Symbole und Kennzeichnung Besonders wichtige Hinweise sind in dieser Anleitung mit ACHTUNG! und HINWEIS gekennzeichnet. ACHTUNG ACHTUNG Unmittelbare Lebensgefahr oder Gefahr für schwere Personenschäden oder schwere Sachschäden. Hinweis Risiko für Sachschäden oder leichte Personenschäden oder wichtige Informationen ohne weitere Gefahren für Personen und Sache. -
Seite 4: Lieferumfang Kaskadenregler
Montage- und Betriebsanleitung Installation Kaskadenregler WPM 6.0 2 Lieferumfang Kaskadenregler Lieferumfang Kaskadenregler Kaskadenregler mit Gehäuse 3 Dübel (6 mm) mit Schrauben für Wandmontage Anforderungsfühler R2.2 Vorlauffühler R9.5 Rücklauffühler R2.5 Hinweis Der Außentemperaturfühler R1 ist nicht im Lieferumfang enthalten. Der Außentemperaturfühler für den Kaskadenregler, wird aus dem Lieferumfang der zu... -
Seite 5: Montage
Montage- und Betriebsanleitung Installation Kaskadenregler WPM 6.0 3 Montage Montage Befestigung des wandmontiertem Kaskadenreglers Der Regler wird mit den mitgelieferten 3 Schrauben und Dübeln (6 mm) an der Wand befestigt. Damit der Regler nicht verschmutzt oder beschädigt wird, ist wie folgt zu ver- fahren: Dübel für die obere Befestigungsöse in Bedienhöhe anbringen. -
Seite 6: Temperaturfühler
Montage- und Betriebsanleitung Installation Kaskadenregler WPM 6.0 3 Montage Temperaturfühler Je nach hydraulischem Aufbau sind folgende Temperaturfühler bereits eingebaut bzw. müssen zusätzlich montiert werden: NTC-2 Fühler Außentemperatur (R1) NTC-10 Fühler 1., 2. und 3. Heizkreistemperaturfühler (R35, R5 und R21) ... -
Seite 7: Montage Des Außentemperaturfühlers
Montage- und Betriebsanleitung Installation Kaskadenregler WPM 6.0 3 Montage 3.2.1 Montage des Außentemperaturfühlers Der Temperaturfühler muss so angebracht werden, dass sämtliche Witterungsein- flüsse erfasst werden und der Messwert nicht verfälscht wird. an der Außenwand eines beheizten Wohnraumes und möglichst an der Nord- bzw. -
Seite 8: Verteilsystem Hydraulik
Montage- und Betriebsanleitung Installation Kaskadenregler WPM 6.0 3 Montage 3.2.3 Verteilsystem Hydraulik Kompaktverteiler und doppelt differenzdruckloser Verteiler fungieren als Schnittstelle zwischen der Wärmepumpe, dem Heizungsverteilsystem, dem Pufferspeicher und evtl. auch dem Warmwasserspeicher. Dabei wird statt vieler Einzelkomponenten ein kom- paktes System verwendet, um die Installation zu vereinfachen. Weitere Informationen sind der jeweiligen Montageanweisung zu entnehmen. -
Seite 9: Elektrische Anschlussarbeiten Kaskadenregler
Montage- und Betriebsanleitung Installation Kaskadenregler WPM 6.0 4 Elektrische Anschlussarbeiten Kaskadenregler Elektrische Anschlussarbeiten Kaskadenregler Elektrische Anschlussarbeiten 1. Es ist eine geschirmte Kommunikationsleitung (z.B. Y(ST)Y ..LG) zwischen dem Kaskadenregler und den Wärmepumpenmanagern herzustellen. Details sind der beiliegenden Elektro-Dokumentation zu entnehmen. 2. Die 3-adrige elektrische Versorgungsleitung für den Kaskadenregler (N1) wird zum späteren Montageplatz des Kaskadenreglers geführt. - Seite 10 Montage- und Betriebsanleitung Installation Kaskadenregler WPM 6.0 4 Elektrische Anschlussarbeiten Kaskadenregler +A2XX +A205-N14 X3.2 X3.1 U10 U9 U8 U7 U6 (2) (1) (8) (14) (3) (4) (3) (12)(11)(10) (9) (4) (3) (8) (4) (3) (2) (1) U5 U4 U3 U2 U1...
-
Seite 11: Funktionen
Installation Kaskadenregler WPM 6.0 4 Elektrische Anschlussarbeiten Kaskadenregler Funktionen Der Kaskadenregler WPM 6.0 besitzt in der Grundausstattung eine nicht änderbare Steckerbelegung der Funktion „Allgemein/1. ungemischter Kreis“ auf den Funktions- block „grau“. Weitere Funktionen können individuell auf drei Funktionsblöcke (gelb, grün, rot) belegt werden (siehe Kap. 4.2.1 auf S. 11). -
Seite 12: Übersicht Steckerbelegung Funktionsblock Fest
Montage- und Betriebsanleitung Installation Kaskadenregler WPM 6.0 4 Elektrische Anschlussarbeiten Kaskadenregler Bivalent +A441 E10.2/3 Öl-/Gaskessel M26 Mischer Auf M26 Mischer Zu Regenerativ +A442 Fühler M27 Mischer Auf M27 Mischer Zu Schwimmbad +A430 Thermostat Schwimmbadfühler (Y)M19 Umwälzpumpe/Umschaltventil Flanschheizung M19 AO Steuersignal Umwälzpumpe Kühlen aktiv +A451... -
Seite 13: Übersicht Steckerbelegung Funktionsblock Flexibel
Montage- und Betriebsanleitung Installation Kaskadenregler WPM 6.0 4 Elektrische Anschlussarbeiten Kaskadenregler 4.2.3 Übersicht Steckerbelegung Funktionsblock flexibel Steckernummer Funktionsblock I gelb gelb gelb gelb gelb gelb gelb gelb Funktionsblock II grün grün grün grün grün grün grün grün Funktionsblock III Funktionsblock IV (Zubehör) -
Seite 14: Anschluss Von Elektronisch Geregelten Umwälzpumpen
Montage- und Betriebsanleitung Installation Kaskadenregler WPM 6.0 4 Elektrische Anschlussarbeiten Kaskadenregler 4.2.4 Master Der Kaskadenregler kann die hydraulische Einbindung von Wärmepumpen-Heizungs- anlagen mit Reihen- als auch Parallelpufferspeicher regeln. Bei Wärmepumpen-Hei- zungsanlagen mit Parallelpufferspeicher, kann über die Platzierung des gemeinsamen Rücklauffühlers (R2.5) der Funktion „Master“ und des Anforderungsfühlers (R2.2) am Vorlaufaustritt des Parallelpufferspeichers, ein vollständiges Entladen des Parallelpuf-... -
Seite 15: Sonderzubehör
Montage- und Betriebsanleitung Installation Kaskadenregler WPM 6.0 5 Sonderzubehör Sonderzubehör Raumtemperaturregler RTM Econ Bei der Kühlung über Flächenheiz-/kühlsysteme erfolgt die Regelung nach der an den Raumreglern gemessenen Raumtemperatur und Luftfeuchte. Aus der gemessenen Raumtemperatur und Luftfeuchte des Referenzraumes wird die minimal mögliche Kühlwassertemperatur berechnet. -
Seite 16: Technische Geräteinformationen
Montage- und Betriebsanleitung Installation Kaskadenregler WPM 6.0 6 Technische Geräteinformationen Technische Geräteinformationen Nennspannung 230 V AC 50 Hz Spannungsbereich 195 bis 253 V AC Leistungsaufnahme 50 VA Schutzart nach EN 60529 IP 20 Schaltvermögen der Ausgänge siehe Schaltplan (abhängig von Ausgang) ... - Seite 17 Montage- und Betriebsanleitung Installation Kaskadenregler WPM 6.0 6 Technische Geräteinformationen 452117.66.24a · 1/2022-02 · Rei 83324901...
- Seite 18 Montage- und Betriebsanleitung Installation Kaskadenregler WPM 6.0 6 Technische Geräteinformationen 452117.66.24a · 1/2022-02 · Rei 83324901...
- Seite 19 Montage- und Betriebsanleitung Installation Kaskadenregler WPM 6.0 6 Technische Geräteinformationen 452117.66.24a · 1/2022-02 · Rei 83324901...
- Seite 20 83324901 · 1/2022-02 · Rei...
