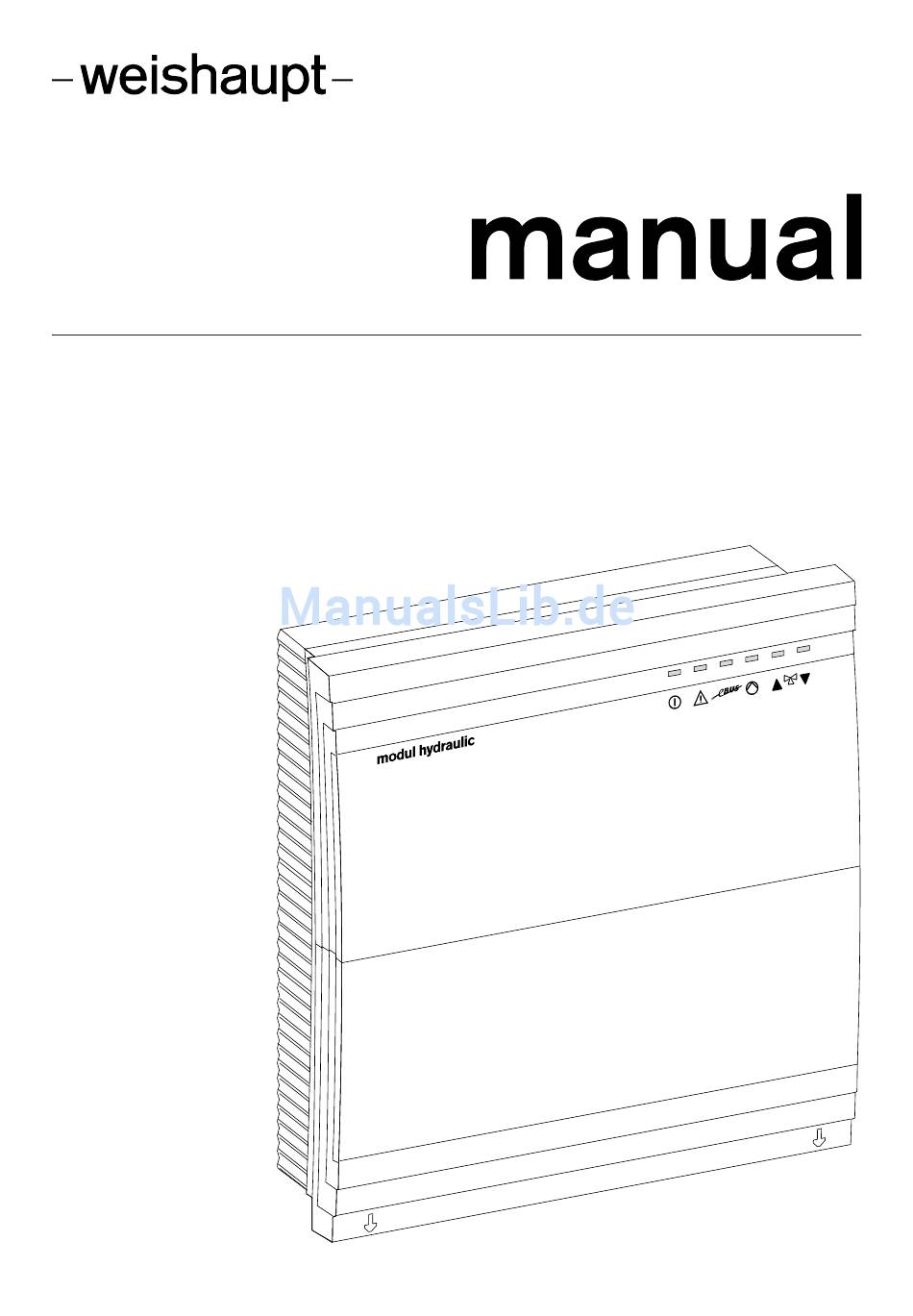

Montageanleitung
Erweiterungsmodul WCM-EM 2.1
83277801 • 1/2012-03

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Weishaupt WCM-EM 2.1

Inhaltszusammenfassung für Weishaupt WCM-EM 2.1

  • Seite 1 Montageanleitung Erweiterungsmodul WCM-EM 2.1 83277801 • 1/2012-03...

  • Seite 2: Inhaltsverzeichnis

    Montageanleitung Erweiterungsmodul WCM-EM 2.1 Benutzerhinweise ........................3 Technische Daten ........................4 Elektrische Daten ....................4 Zulassungsdaten ....................4 Umgebungsbedingungen .................. 4 Montage ............................5 WCM-EM ......................5 Elektroinstallation ........................6 WCM-EM ......................6 4.1.1 Gehäusedeckel öffnen ..................6 4.1.2 WCM-EM anschließen ..................7 4.1.3...

  • Seite 3: Benutzerhinweise

    Montageanleitung Erweiterungsmodul WCM-EM 2.1 1 Benutzerhinweise 1 Benutzerhinweise Montage- und Betriebsanleitung Fernbedienstation WCM-FS 2.0 und Erweitungs- Originalbetriebsanleitung modul WCM-EM 2.1 beachten. 3-11 83277801 • 1/2012-03 • Bre...

  • Seite 4: Technische Daten

    Montageanleitung Erweiterungsmodul WCM-EM 2.1 2 Technische Daten 2 Technische Daten 2.1 Elektrische Daten WCM-FS WCM-EM Netzspannung/Netzfrequenz – 230 V / 50 Hz Leistungsaufnahme – max 7 VA Vorsicherung – max 10 A Gerätesicherung intern – 6,3 A Schutzart – IP 22...

  • Seite 5: Montage

    Montageanleitung Erweiterungsmodul WCM-EM 2.1 3 Montage 3 Montage 3.1 WCM-EM ▶ Hutschiene mit geeignetem Befestigungsmaterial an der Wand montieren. ▶ Verriegelung 1 einschieben. ▶ Erweiterungsmodul auf Hutschiene einrasten. ▶ Leitungen anschließen (s. Kap. 4.1). ▶ Gehäusedeckel schließen. 5-11 83277801 • 1/2012-03 • Bre...

  • Seite 6: Elektroinstallation

    Gegen unerwartetes Wiedereinschalten sichern. Die Elektroinstallation darf nur elektrotechnisch ausgebildetes Fachpersonal durch- führen. Dabei die örtlichen Vorschriften beachten. 4.1 WCM-EM Das WCM-EM 2.1 darf nicht an eine Fernbedienung WCM-FB angeschlossen wer- den. 4.1.1 Gehäusedeckel öffnen ▶ Lasche mit Schraubendreher leicht eindrücken.

  • Seite 7: Wcm-Em Anschließen

    Montageanleitung Erweiterungsmodul WCM-EM 2.1 4 Elektroinstallation 4.1.2 WCM-EM anschließen ▶ Auf Polung des eBUS achten. Abgeschirmte Leitungen Außenfühler B1 und eBUS können über das Schirmblech angeschlossen werden. 7-11 83277801 • 1/2012-03 • Bre...

  • Seite 8: Wcm-Em Am Brennwertgerät Anschließen

    Montageanleitung Erweiterungsmodul WCM-EM 2.1 4 Elektroinstallation 4.1.3 WCM-EM am Brennwertgerät anschließen Es dürfen maximal 2 Erweiterungsmodule an Klemme 2 des Brennwertgerätes an- geschlossen werden. Mehrere Erweiterungsmodule Werden mehr als 2 Erweiterungsmodule benötigt: ▶ Brennwertgerät und Erweiterungsmodule über externen Hauptschalter anschlie- ßen.

  • Seite 9: Anschlussplan Wcm-Em Als Heizkreisregler

    Montageanleitung Erweiterungsmodul WCM-EM 2.1 4 Elektroinstallation 4.1.4 Anschlussplan WCM-EM als Heizkreisregler WCM-EM 230V MFA1 eBUS eBUS N PE – – 9 8 7 6 eBUS N PE N PE 230V 1/N/PE 50Hz Stecker Farbe Anschluss Erläuterung 230V schwarz Versorgungsspannung –...

  • Seite 10: Anschlussplan Wcm-Em Als Warmwasser-Ladekreis

    Montageanleitung Erweiterungsmodul WCM-EM 2.1 4 Elektroinstallation 4.1.5 Anschlussplan WCM-EM als Warmwasser-Ladekreis WCM-EM 230V MFA1 eBUS eBUS N PE – – 9 8 7 6 eBUS MM1.1 MM1.2 N PE 230V 1/N/PE 50Hz Stecker Farbe Anschluss Erläuterung 230V schwarz Versorgungsspannung –...

  • Seite 11: Betriebsanzeigen Wcm-Em

    Montageanleitung Erweiterungsmodul WCM-EM 2.1 5 Betriebsanzeigen WCM-EM 5 Betriebsanzeigen WCM-EM Anzeige WCM-EM Anzeigestatus Bedeutung Netz-LED EIN Netzspannung liegt an Netz-LED AUS Netzspannung liegt nicht an Netz-LED blinkt Netzspannung liegt an, Fehlerfall 50 % EIN, 50 % AUS (z.B. Fühlerausfall) Alle LED blinken...
  • Seite 12 Max Weishaupt GmbH, D-88475 Schwendi Weishaupt in Ihrer Nähe? Adressen, Telefonnummern usw. finden sie unter www.weishaupt.de Änderungen aller Art vorbehalten. Nachdruck verboten. Produkt Beschreibung Leistung W-Brenner Die millionenfach bewährte Kompakt-Baureihe: bis 570 kW Sparsam, zuverlässig, vollautomatisch. Öl-, Gas- und Zweistoffbrenner für Ein- und Mehrfamilienhäuser...
