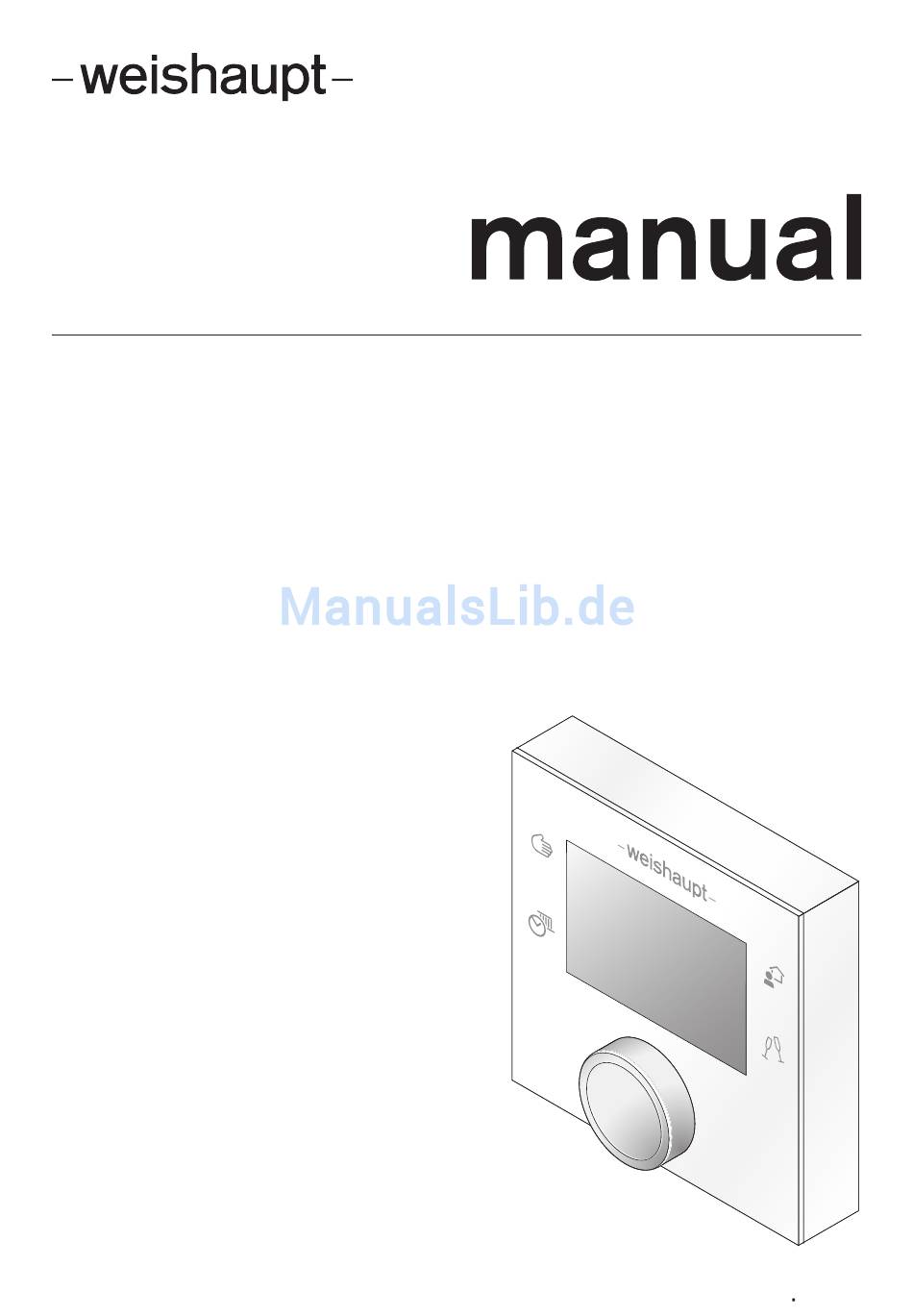

- Seite 1 Montage- und Betriebsanleitung Raumgerät WEM-RG1 83310001 1/2017-11...
-
Seite 2: Inhaltsverzeichnis
Montage- und Betriebsanleitung Raumgerät WEM-RG1 Benutzerhinweise ...................... 3 Zielgruppe ....................... 3 Symbole ........................ 3 Gewährleistung und Haftung ................ 4 Sicherheit .......................... 5 Bestimmungsgemäße Verwendung .............. 5 Sicherheitsmaßnahmen .................. 5 Entsorgung ...................... 5 Produktbeschreibung .................... 6 Typenschlüssel ...................... 6 Technische Daten .................... 7 3.2.1 Elektrische Daten .................... 7 3.2.2 Umgebungsbedingungen ................ 7 3.2.3 Abmessungen .................... 7 Montage ... -
Seite 3: Benutzerhinweise
Montage- und Betriebsanleitung Raumgerät WEM-RG1 1 Benutzerhinweise 1 Benutzerhinweise Diese Anleitung ist Bestandteil vom Gerät und muss am Einsatzort aufbewahrt wer- Originalbetriebsanleitung den. Vor Arbeiten am Gerät die Anleitung sorgfältig lesen. Sie wird ergänzt durch die Montage- und Betriebsanleitung vom Brennwertgerät. -
Seite 4: Gewährleistung Und Haftung
Betrieb mit nicht funktionsfähigen Sicherheits- oder Schutzeinrichtungen, Weiterbenutzung trotz Auftreten von einem Mangel, unsachgemäßes Montieren, Inbetriebnehmen, Bedienen und Warten, unsachgemäß durchgeführte Reparaturen, keine Verwendung von Weishaupt-Originalteilen, höhere Gewalt, Einbau von Zusatzkomponenten, die nicht gemeinsam mit dem Gerät geprüft wurden. 4-20... -
Seite 5: Sicherheit
2 Sicherheit 2 Sicherheit 2.1 Bestimmungsgemäße Verwendung Das Raumgerät ist in Verbindung mit dem Weishaupt Energie Management WEM geeignet für die Bedienung von einem Heizkreis. Das Gerät darf nur in geschlossenen Räumen betrieben werden. Der Aufstellraum muss den örtlichen Bestimmungen entsprechen und muss frostsi- cher sein. -
Seite 6: Produktbeschreibung
Montage- und Betriebsanleitung Raumgerät WEM-RG1 3 Produktbeschreibung 3 Produktbeschreibung 3.1 Typenschlüssel WEM-RG1 … Baureihe: Weishaupt Energie Management Typ: Raumgerät Basisvariante … Version 6-20 83310001 1/2017-11 Et... -
Seite 7: Technische Daten
Montage- und Betriebsanleitung Raumgerät WEM-RG1 3 Produktbeschreibung 3.2 Technische Daten 3.2.1 Elektrische Daten Spannungsversorgung DC 15 … 30 V Leistungsaufnahme max 0,7 W Schutzart IP 20 3.2.2 Umgebungsbedingungen Temperatur im Betrieb 0 ... +50 °C Temperatur bei Transport/Lagerung 0 ... +50 °C relative Luftfeuchtigkeit max 85 %, keine Betauung... -
Seite 8: Montage
Montage- und Betriebsanleitung Raumgerät WEM-RG1 4 Montage 4 Montage Lebensgefahr durch Stromschlag Arbeiten unter Spannung kann zu Stromschlag führen. Vor Beginn der Arbeiten, Gerät von der Spannungsversorgung trennen. GEFAHR Gegen unerwartetes Wiedereinschalten sichern. Der Elektroanschluss darf nur von elektrotechnisch ausgebildetem Fachpersonal durchgeführt werden. - Seite 9 Montage- und Betriebsanleitung Raumgerät WEM-RG1 4 Montage Schutzfolie abziehen. 9-20 83310001 1/2017-11 Et...
-
Seite 10: Bedienung

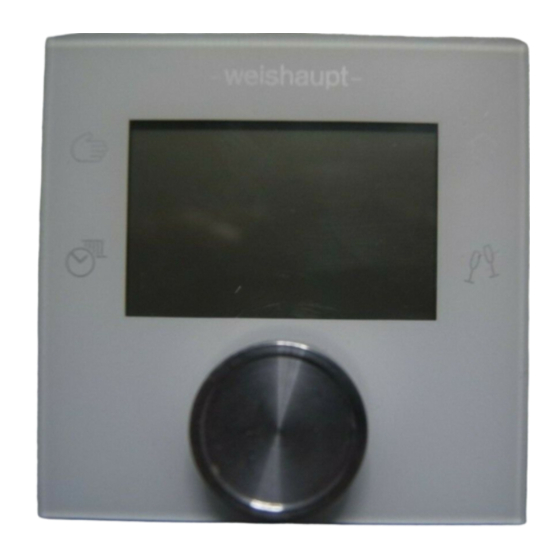

Montage- und Betriebsanleitung Raumgerät WEM-RG1 5 Bedienung 5 Bedienung 5.1 Anzeige- und Bedieneinheit Tasten 1 Handbetrieb [Kap. 5.3] 2 Abwesenheit [Kap. 5.4] 3 Partybetrieb [Kap. 5.5] 4 Automatikbetrieb [Kap. 5.6] Drehknopf 5 drehen auswählen oder Werte ändern drücken kurz: bestätigen oder Werte speichern ca. 3 Sekunden: zurück zur Standardanzeige / abbrechen... -
Seite 11: Anzeige
Fehler Bei einem Fehler an der Anlage, erscheint in der Anzeige ein Warnsymbol Bei verriegelndem Fehler blinkt das Warnsymbol, die Anlage ist gesperrt. Weishaupt-Kundendienst oder Heizungsfachbetrieb benachrichtigen. Wartungshinweis Ist das Wartungsintervall vom Brennwertgerät überschritten, erscheint in der An- zeige ein Gabelschlüssel Weishaupt-Kundendienst oder Heizungsfachbetrieb benachrichtigen. -
Seite 12: Handbetrieb
Montage- und Betriebsanleitung Raumgerät WEM-RG1 5 Bedienung 5.3 Handbetrieb Dauerhaftes Temperaturniveau entsprechend der eingestellten Betriebsart, unab- hängig vom Zeitprogramm. Folgende Betriebsarten sind möglich: Sommerbetrieb Absenkbetrieb Normalbetrieb Komfortbetrieb Taste Handbetrieb drücken. Symbole für die Betriebsarten werden blinkend angezeigt. Mit Drehknopf gewünschte Betriebsart wählen. -
Seite 13: Partybetrieb
Montage- und Betriebsanleitung Raumgerät WEM-RG1 5 Bedienung 5.5 Partybetrieb Der Heizbetrieb kann vorübergehend (maximal 23 Stunden) verlängert werden. Während der eingestellten Zeit ist der Komfortbetrieb aktiv. Taste Partybetrieb drücken. Stundenanzeige wird blinkend angezeigt. Mit Drehknopf gewünschte Stunden einstellen und bestätigen. -
Seite 14: Raumsolltemperatur Einstellen
Montage- und Betriebsanleitung Raumgerät WEM-RG1 5 Bedienung 5.7 Raumsolltemperatur einstellen Die Raumsolltemperatur kann bei jeder Betriebsart (außer bei Sommerbetrieb) ge- ändert werden. Drehknopf drücken. Anzeige wechselt in die Einstellung der Raumsolltemperatur. Eingestellte Raumsolltemperatur wird blinkend angezeigt. Mit Drehknopf gewünschte Raumsolltemperatur einstellen und bestätigen. -
Seite 15: Service-Ebene
Montage- und Betriebsanleitung Raumgerät WEM-RG1 5 Bedienung 5.8 Service-Ebene 5.8.1 Zuordnung prüfen Auf welchen Heizkreis das Raumgerät zugeordnet ist, kann bei Parameter 0F an- gezeigt werden. Taste Handbetrieb und Automatikbetrieb gleichzeitig ca. 2 Sekunden drücken. Die Service-Ebene ist aktiviert. Drehknopf drücken. Die Adresse vom Heizkreis wird angezeigt, auf den der Zugriff erfolgt. -
Seite 16: Beleuchtung Im Einstellmodus Einstellen
Montage- und Betriebsanleitung Raumgerät WEM-RG1 5 Bedienung 5.8.3 Beleuchtung im Einstellmodus einstellen Helligkeit der Anzeige in Einstellmodus einstellen. Einstellbereich: 0 ... 30 Werkeinstellung: 30 Taste Handbetrieb und Automatikbetrieb gleichzeitig ca. 2 Sekunden drücken. Die Service-Ebene ist aktiviert. Drehknopf drehen, bis Parameter 2F angezeigt wird. -
Seite 17: Stichwortverzeichnis
Montage- und Betriebsanleitung Raumgerät WEM-RG1 6 Stichwortverzeichnis 6 Stichwortverzeichnis Abwesenheit ................ 12 Schutzart................. 7 Anzeige.................. 11 Schutzfolie ................ 9 Aufstellraum................ 5 Sicherheitsmaßnahmen ............ 5 Automatikbetrieb .............. 13 Spannungsversorgung ............ 7 Störung.................. 11 Bedieneinheit ............... 10 Bedienfeld ................ 10 Taste .................. 10 Beleuchtung................. 16 Temperatur ................ 7 Transport................. 7 Typenschlüssel .............. -
Seite 18: Notizen
Montage- und Betriebsanleitung Raumgerät WEM-RG1 7 Notizen 7 Notizen 18-20 83310001 1/2017-11 Et... - Seite 19 83310001 1/2017-11 Et...
