Aufbau und Funktion
WIG-Schweißen
Pos. Symbol
1
2
3
4
5
• Schweißstromstecker des Schweißbrenners in die Anschlussbuchse, Schweißstrom „-" stecken und
durch Rechtsdrehen verriegeln.
• Kabelstecker der Werkstückleitung in die Anschlussbuchse, Schweißstrom „+" stecken und durch
Rechtsdrehung verriegeln.
• Schutzgasschlauch des Schweißbrenners an der Ausgangsseite des Druckminderers festschrauben.

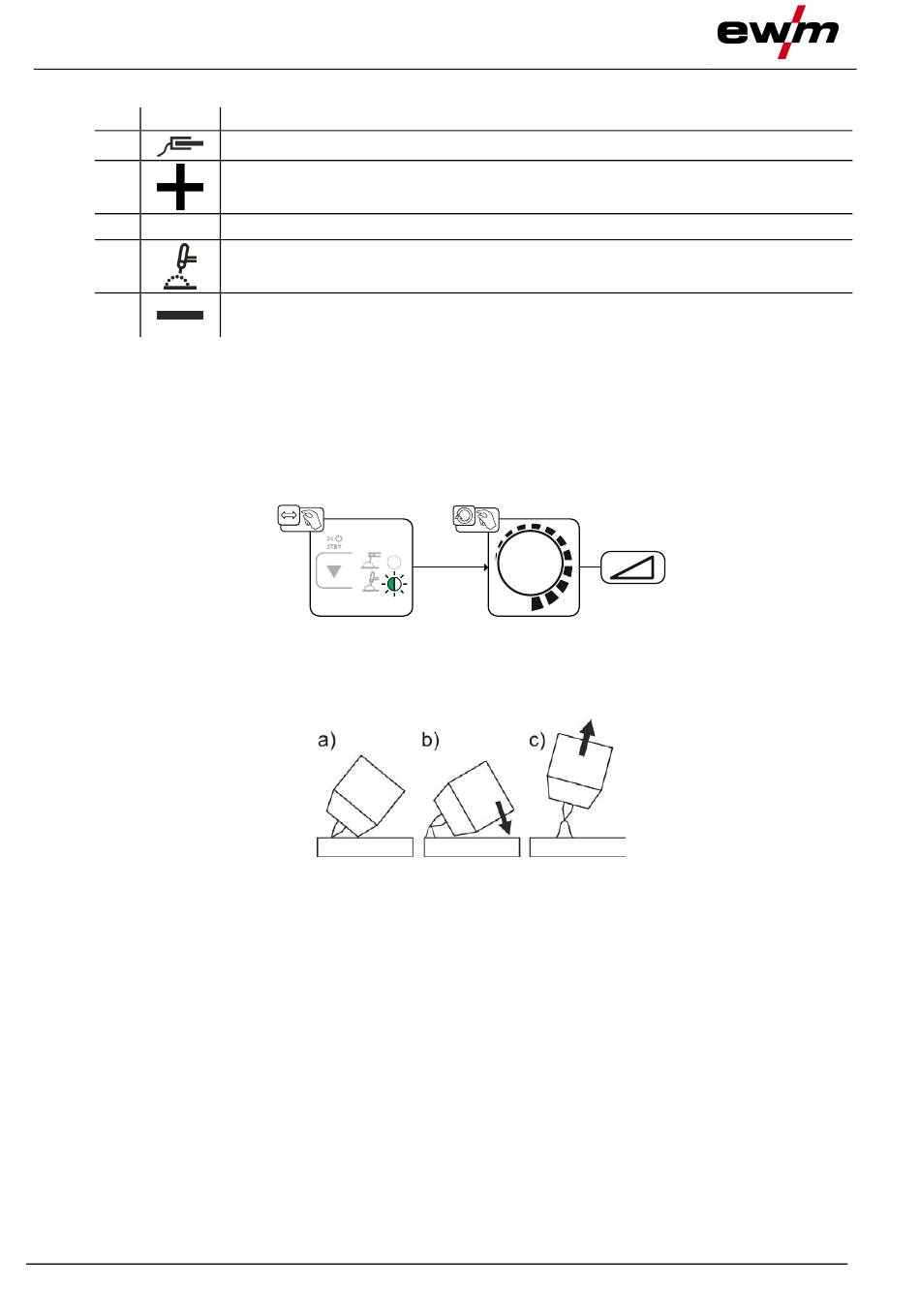

5.3.3 Schweißaufgabenanwahl
5.3.4 Lichtbogenzündung
5.3.4.1

Liftarc

Der Lichtbogen wird mit Werkstückberührung gezündet:
a) Die Brennergasdüse und Wolframelektrodenspitze vorsichtig auf das Werkstück aufsetzen (Lift-
arc-Strom fließt, unabhängig vom eingestellten Hauptstrom)
b) Brenner über Brennergasdüse neigen bis zwischen Elektrodenspitze und Werkstück ca. 2-3 mm Ab-
stand bestehen (Lichtbogen zündet, Strom steigt auf eingestellten Hauptstrom an).
c) Brenner abheben und in Normallage schwenken.
Schweißvorgang beenden: Brenner vom Werkstück entfernen, bis der Lichtbogen abreißt.
28
Beschreibung 0
Werkstück
Anschlussbuchse, Schweißstrom „+"
Anschluss Werkstückleitung
Ausgangsseite Druckminderer
Schweißbrenner
Anschlussbuchse, Schweißstrom „-"
Anschluss Schweißstromleitung WIG-Schweißbrenner
Abbildung 5-16
Abbildung 5-17
