Aufbau und Funktion
E-Hand-Schweißen
Gefahren durch unsachgemäßen Netzanschluss!
Unsachgemäßer Netzanschluss kann zu Personen- bzw. Sachschäden führen!
• Der Anschluss (Netzstecker oder Kabel), die Reparatur oder Spannungsanpassung des
Gerätes muss durch einen Elektrofachmann nach den jeweiligen Landesgesetzen bzw.
Landesvorschriften zu erfolgen!
• Die auf dem Leistungsschild angegebene Netzspannung muss mit der Versorgungsspan-
nung übereinstimmen.
• Gerät ausschließlich an einer Steckdose mit vorschriftsmäßig angeschlossenem Schutzlei-
ter betreiben.
• Netzstecker, -steckdose und -zuleitung müssen in regelmäßigen Abständen durch einen
Elektrofachmann geprüft werden!
• Bei Generatorbetrieb ist der Generator entsprechend seiner Betriebsanleitung zu erden.
Das erzeugte Netz muss für den Betrieb von Geräten nach Schutzklasse I geeignet sein.

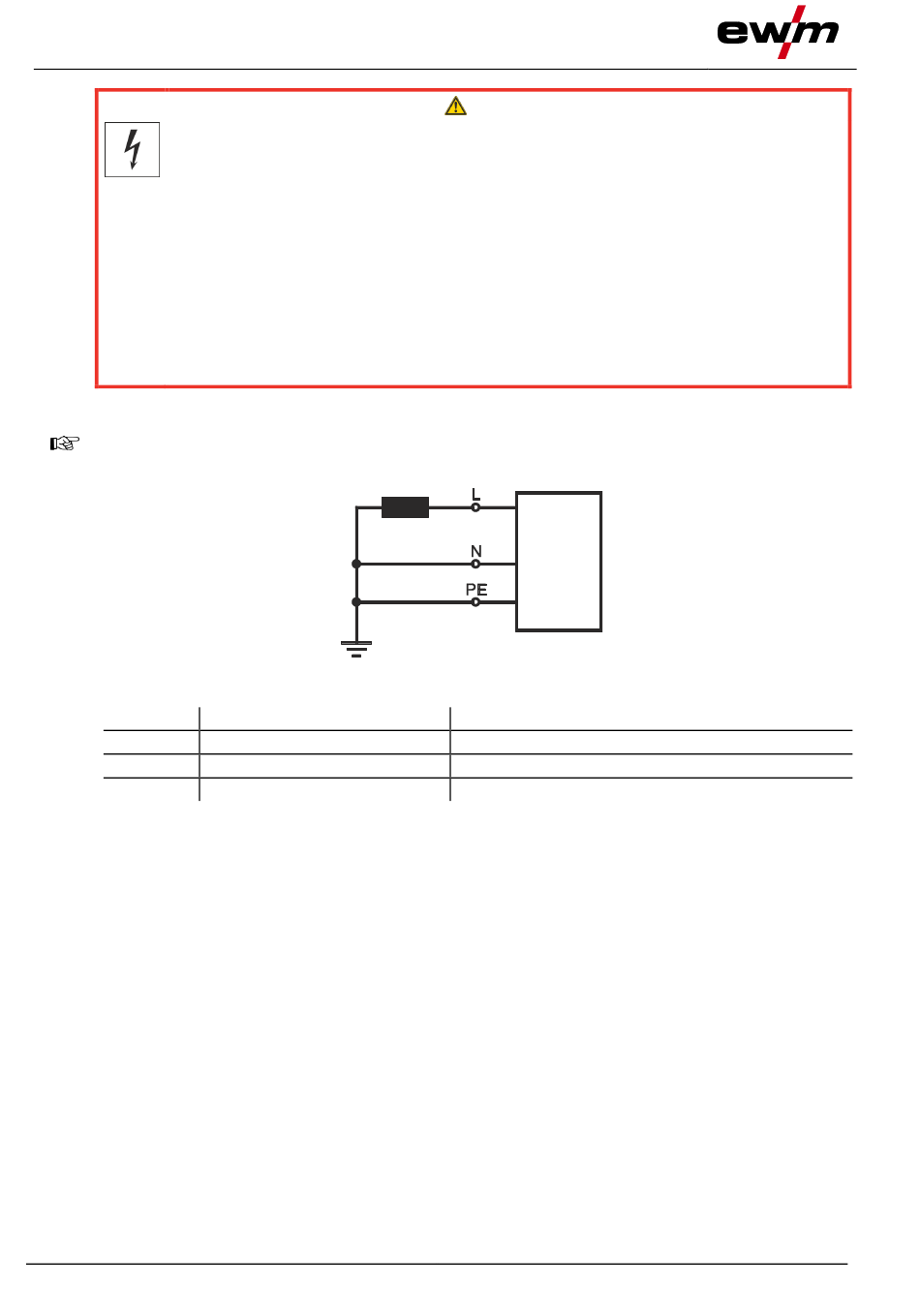

5.1.7.1

Netzform

Das Gerät darf ausschließlich an einem Einphasen-2-Leiter-System mit geerdetem Neutralleiter
angeschlossen und betrieben werden.
Legende
Pos.
L
N
PE
• Netzstecker des abgeschalteten Gerätes in entsprechende Steckdose einstecken.
5.2 E-Hand-Schweißen
5.2.1 Anschluss Elektrodenhalter und Werkstückleitung
22
Bezeichnung
Außenleiter
Neutralleiter
Schutzleiter
GEFAHR
Abbildung 5-5
Kennfarbe
braun
blau
grün-gelb
