4 Gerätebeschreibung - Schnellübersicht
4.1

Vorderansicht

Pos. Symbol
1
2
3
4
5
6
099-002003-EW500
9.02.2023
Gerätebeschreibung - Schnellübersicht
Beschreibung 0
Transportgurt > siehe Kapitel 5.1.4.1
Gerätesteuerung > siehe Kapitel 4.3
Anschlussbuchse Schweißstrom „+"
• E-Hand: Anschluss Elektrodenhalter bzw. Werkstückleitung
• WIG: Anschluss Werkstückleitung
Austrittsöffnung Kühlluft
Gerätefüße
Anschlussbuchse, Schweißstrom „-"
• WIG: Anschluss Schweißstromleitung WIG-Schweißbrenner
• E-Hand: Anschluss Elektrodenhalter bzw. Werkstückleitung

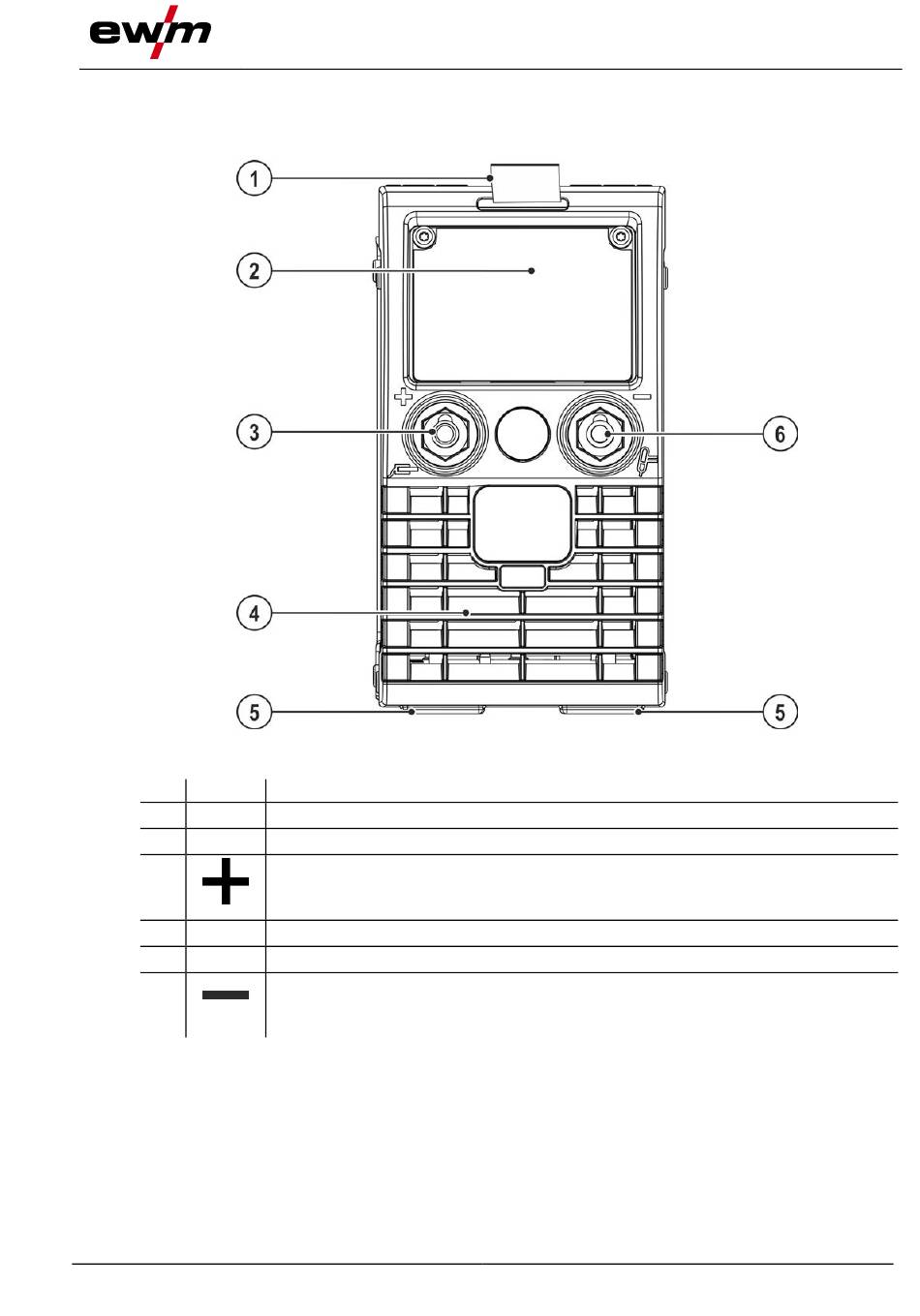

Abbildung 4-1
Vorderansicht
15
