4.3 Gerätesteuerung - Bedienelemente
Pos. Symbol
1
2
3
4 VRD
5 AMP%
6
7
8
9 AMP
10 sec
11
099-002003-EW500
9.02.2023
Gerätebeschreibung - Schnellübersicht
Beschreibung 0
Anzeige, 3-stellig
Signalleuchte Sammelstörung
Fehlermeldungen > siehe Kapitel 7.2
Signalleuchte Übertemperatur
Temperaturwächter im Leistungsteil schalten bei Übertemperatur das Leistungsteil ab
und die Kontrollleuchte Übertemperatur leuchtet. Nach dem Abkühlen kann ohne wei-
tere Maßnahmen weitergeschweißt werden.
Signalleuchte Spannungsminderungseinrichtung (VRD) > siehe Kapitel 5.7
Signalleuchte Hotstart-Strom
Drehgeber Schweißparametereinstellung
Einstellung Schweißstrom sowie weiterer Schweißparameter und deren Werte.
Drucktaste Schweißparameter
Schweißparameter in Abhängigkeit vom verwendeten Schweißverfahren und von der
Betriebsart anwählen.
Signalleuchte, Pulsschweißen (Mittelwertpulsen) > siehe Kapitel 5.2.6
leuchtet: - Funktion eingeschaltet
leuchtet nicht: Funktion ausgeschaltet
blinkt: ---- Parameteranwahl und Einstellung Frequenz
Signalleuchte Hauptstrom
Imin bis Imax (1 A-Schritte)
Signalleuchte Hotstart-Zeit
Drucktaste Schweißverfahren / Energiesparmodus
--------- E-Hand-Schweißen
---------- WIG-Schweißen
Nach 2 s Betätigung wechselt das Gerät in den Energiesparmodus. Zum Reaktivieren
genügt die Betätigung eines beliebigen Bedienelementes > siehe Kapitel 5.5.

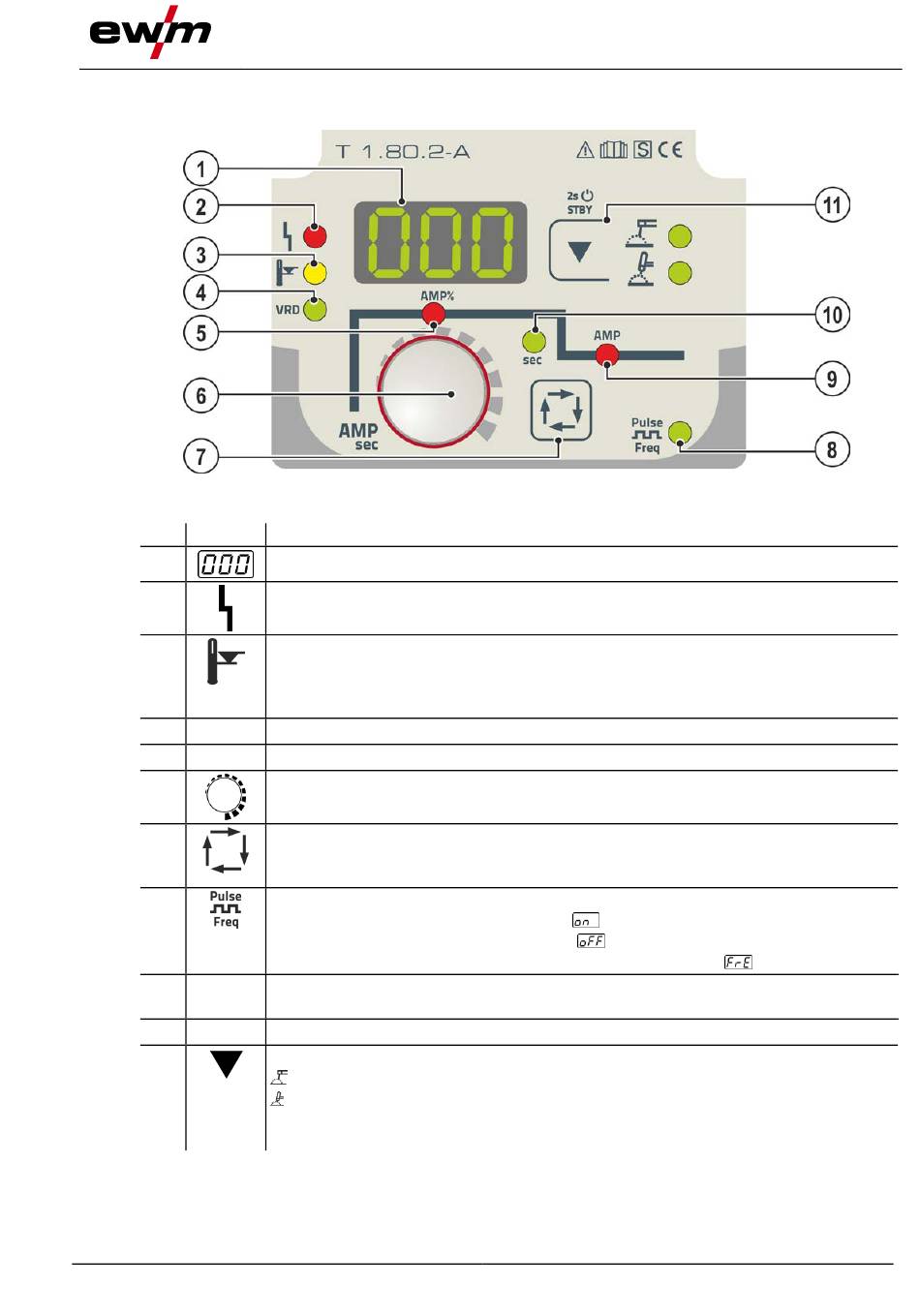

Abbildung 4-3
