Schweißaufgabenanwahl - EWM Pico 180 puls Betriebsanleitung

Quetsch- und Verbrennungsgefahr!
Beim Stabelektrodenwechsel besteht Quetsch- und Verbrennungsgefahr!
• Geeignete, trockene Schutzhandschuhe tragen.
• Isolierte Zange benutzen, um verbrauchte Stabelektroden zu entfernen oder um ge-
schweißte Werkstücke zu bewegen.

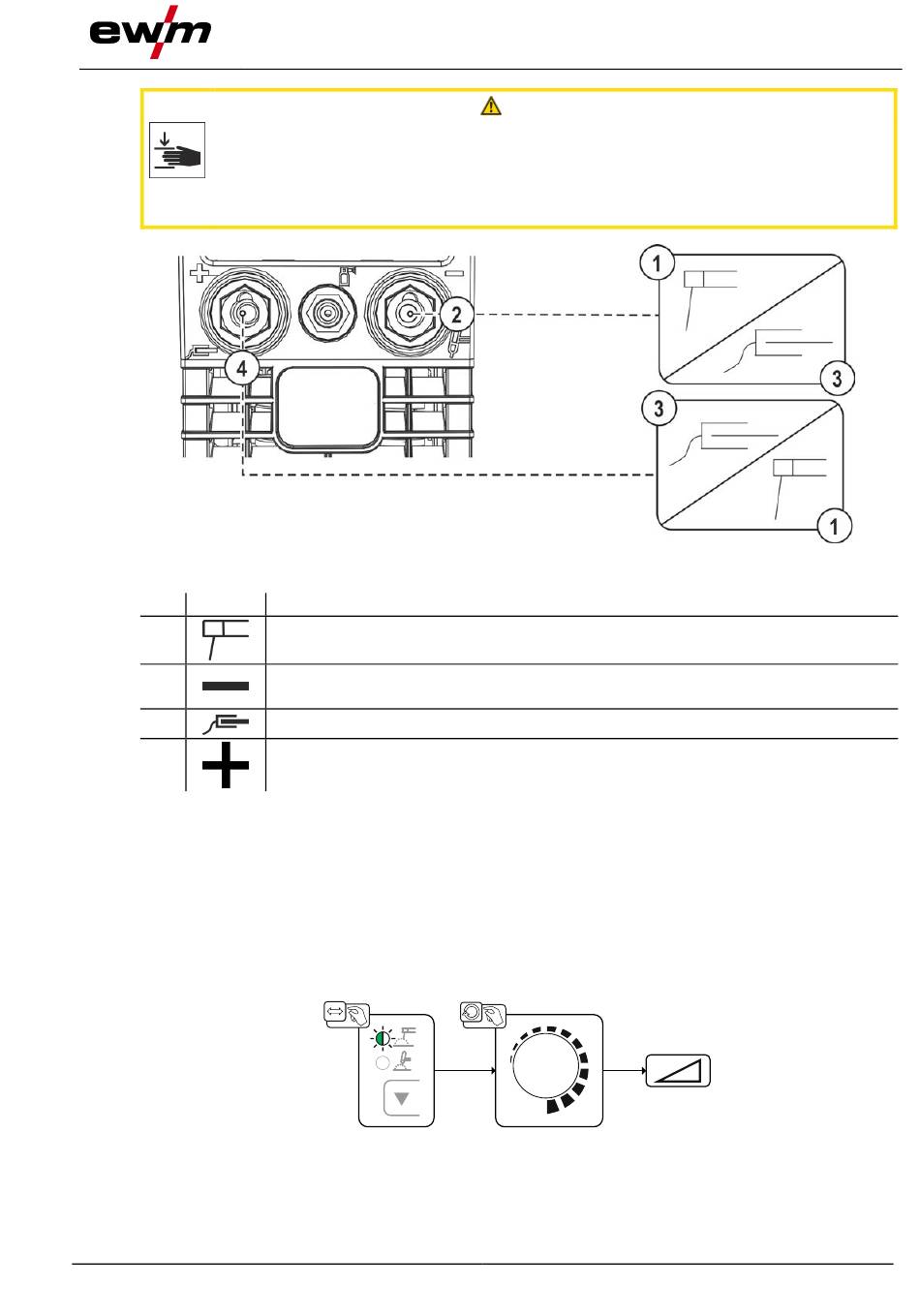

Pos. Symbol
1
2
3
4
• Kabelstecker von Elektrodenhalter und Werkstückleitung in die anwendungsabhängige Schweißstrom-
buchse einstecken und durch Rechtsdrehung verriegeln. Die entsprechende Polarität richtet sich nach
der Angabe des Elektrodenherstellers auf der Elektrodenverpackung.
5.2.2 Schweißaufgabenanwahl
Das Ändern der Grundschweißparameter ist nur möglich, wenn kein Schweißstrom fließt und die
evtl. vorhandene Zugriffssteuerung inaktiv ist.
Die nachfolgende Schweißaufgabenanwahl ist ein Anwendungsbeispiel. Grundsätzlich erfolgt die Anwahl
immer in der gleichen Reihenfolge. Signalleuchten (LED) zeigen die gewählte Kombination an.
099-002003-EW500
9.02.2023
Beschreibung 0
Elektrodenhalter
Anschlussbuchse, Schweißstrom „-"
Anschluss Werkstückleitung bzw. Elektrodenhalter
Werkstück
Anschlussbuchse, Schweißstrom „+"
Anschluss Elektrodenhalter bzw. Werkstückleitung
VORSICHT
Abbildung 5-6
Abbildung 5-7
Aufbau und Funktion
E-Hand-Schweißen
23
