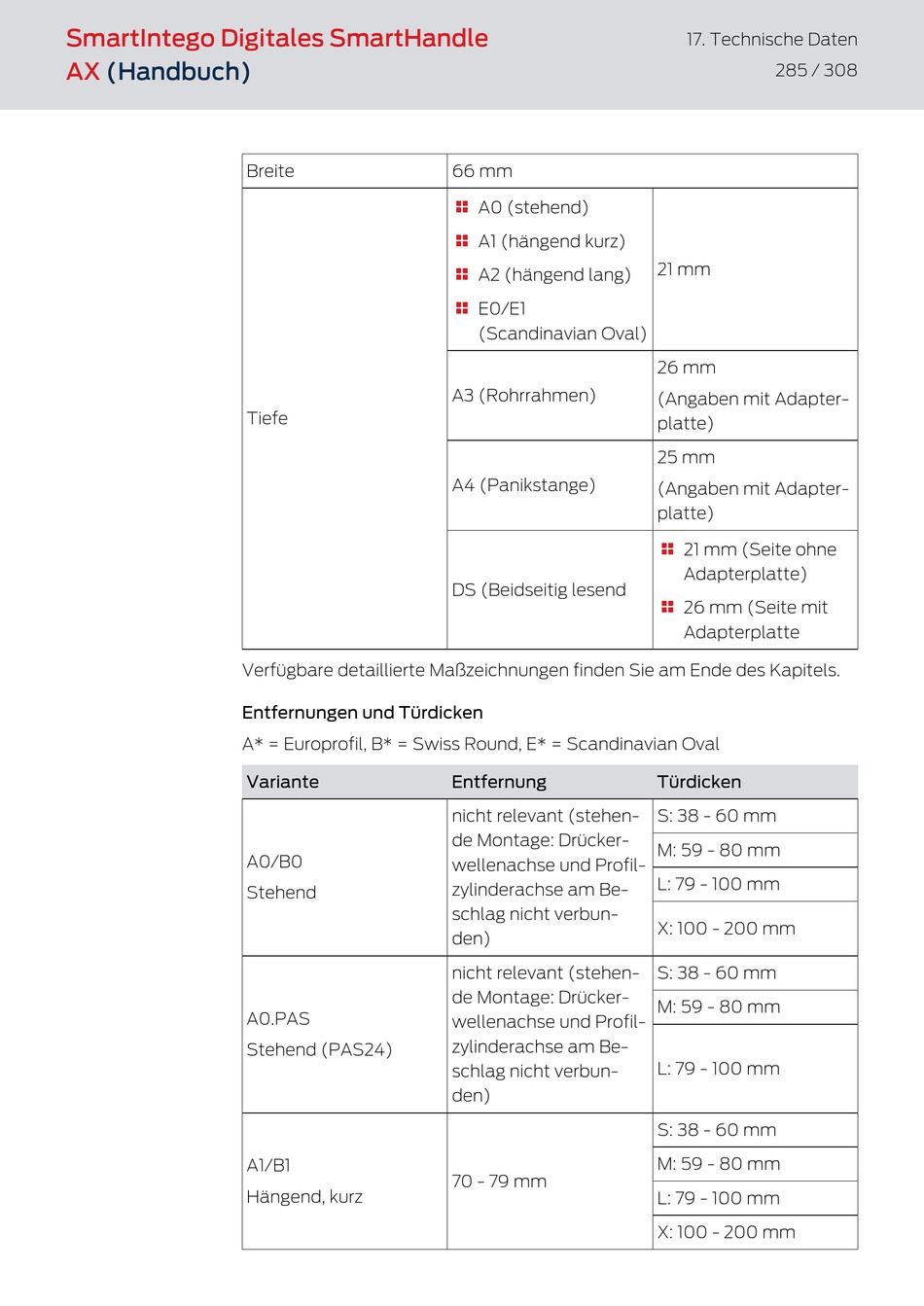

SmartIntego Digitales SmartHandle
AX (Handbuch)
Breite
Tiefe
Verfügbare detaillierte Maßzeichnungen finden Sie am Ende des Kapitels.
Entfernungen und Türdicken
A* = Europrofil, B* = Swiss Round, E* = Scandinavian Oval
Variante
A0/B0
Stehend
A0.PAS
Stehend (PAS24)
A1/B1
Hängend, kurz
66 mm
A0 (stehend)

A1 (hängend kurz)

A2 (hängend lang)

E0/E1

(Scandinavian Oval)
A3 (Rohrrahmen)
A4 (Panikstange)
DS (Beidseitig lesend
Entfernung
nicht relevant (stehen-
de Montage: Drücker-
wellenachse und Profil-
zylinderachse am Be-
schlag nicht verbun-
den)
nicht relevant (stehen-
de Montage: Drücker-
wellenachse und Profil-
zylinderachse am Be-
schlag nicht verbun-
den)
70 - 79 mm
17. Technische Daten
285 / 308
21 mm
26 mm
(Angaben mit Adapter-
platte)
25 mm
(Angaben mit Adapter-
platte)
21 mm (Seite ohne

Adapterplatte)
26 mm (Seite mit

Adapterplatte
Türdicken
S: 38 - 60 mm
M: 59 - 80 mm
L: 79 - 100 mm
X: 100 - 200 mm
S: 38 - 60 mm
M: 59 - 80 mm
L: 79 - 100 mm
S: 38 - 60 mm
M: 59 - 80 mm
L: 79 - 100 mm
X: 100 - 200 mm
