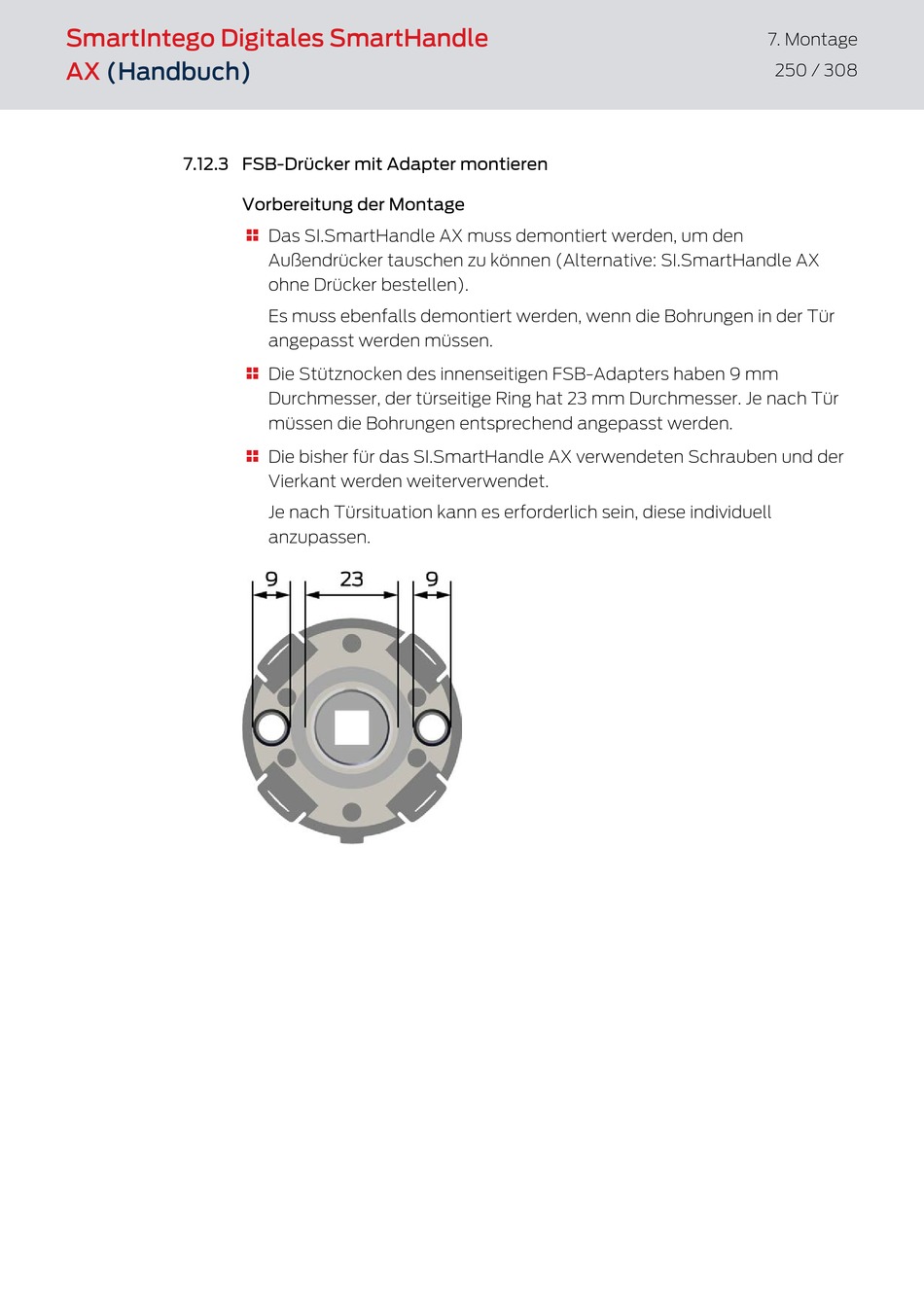

7.12.3 FSB-Drücker mit Adapter montieren
Vorbereitung der Montage
Das SI.SmartHandle AX muss demontiert werden, um den

Außendrücker tauschen zu können (Alternative: SI.SmartHandle AX
ohne Drücker bestellen).
Es muss ebenfalls demontiert werden, wenn die Bohrungen in der Tür
angepasst werden müssen.
Die Stütznocken des innenseitigen FSB-Adapters haben 9 mm

Durchmesser, der türseitige Ring hat 23 mm Durchmesser. Je nach Tür
müssen die Bohrungen entsprechend angepasst werden.
Die bisher für das SI.SmartHandle AX verwendeten Schrauben und der

Vierkant werden weiterverwendet.
Je nach Türsituation kann es erforderlich sein, diese individuell
anzupassen.
