SmartIntego Digitales SmartHandle
AX
(Handbuch)

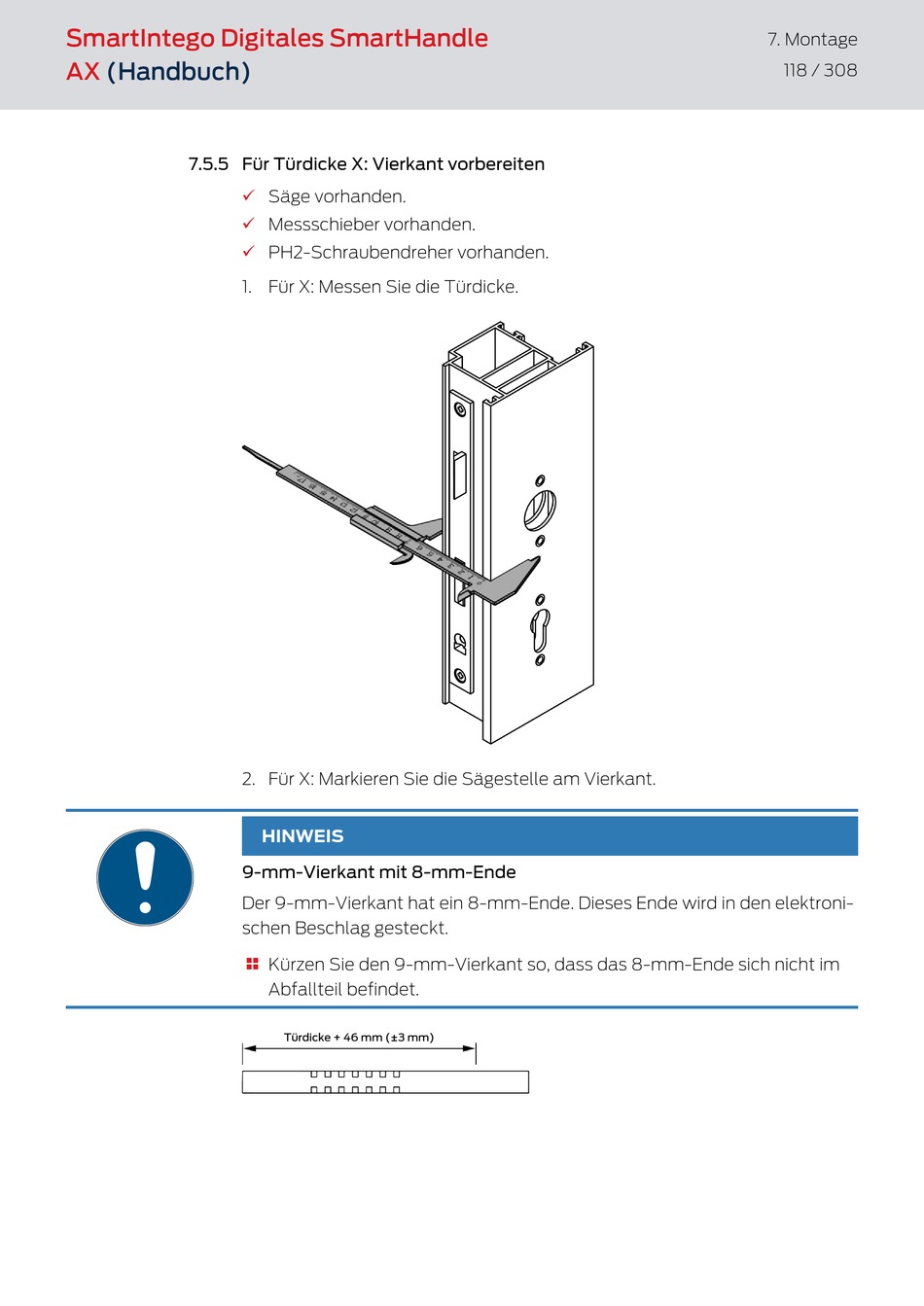

7.5.5 Für Türdicke X: Vierkant vorbereiten
ü
Säge vorhanden.
ü
Messschieber vorhanden.
PH2-Schraubendreher vorhanden.
ü
1. Für X: Messen Sie die Türdicke.
2. Für X: Markieren Sie die Sägestelle am Vierkant.
HINWEIS
9-mm-Vierkant mit 8-mm-Ende
Der 9-mm-Vierkant hat ein 8-mm-Ende. Dieses Ende wird in den elektroni-
schen Beschlag gesteckt.
Kürzen Sie den 9-mm-Vierkant so, dass das 8-mm-Ende sich nicht im
Abfallteil befindet.
Türdicke + 46 mm (±3 mm)
7. Montage
118 / 308
