Simons Voss Technologies SmartIntego Digitales Handbuch Seite 131

SmartIntego Digitales SmartHandle
AX (Handbuch)

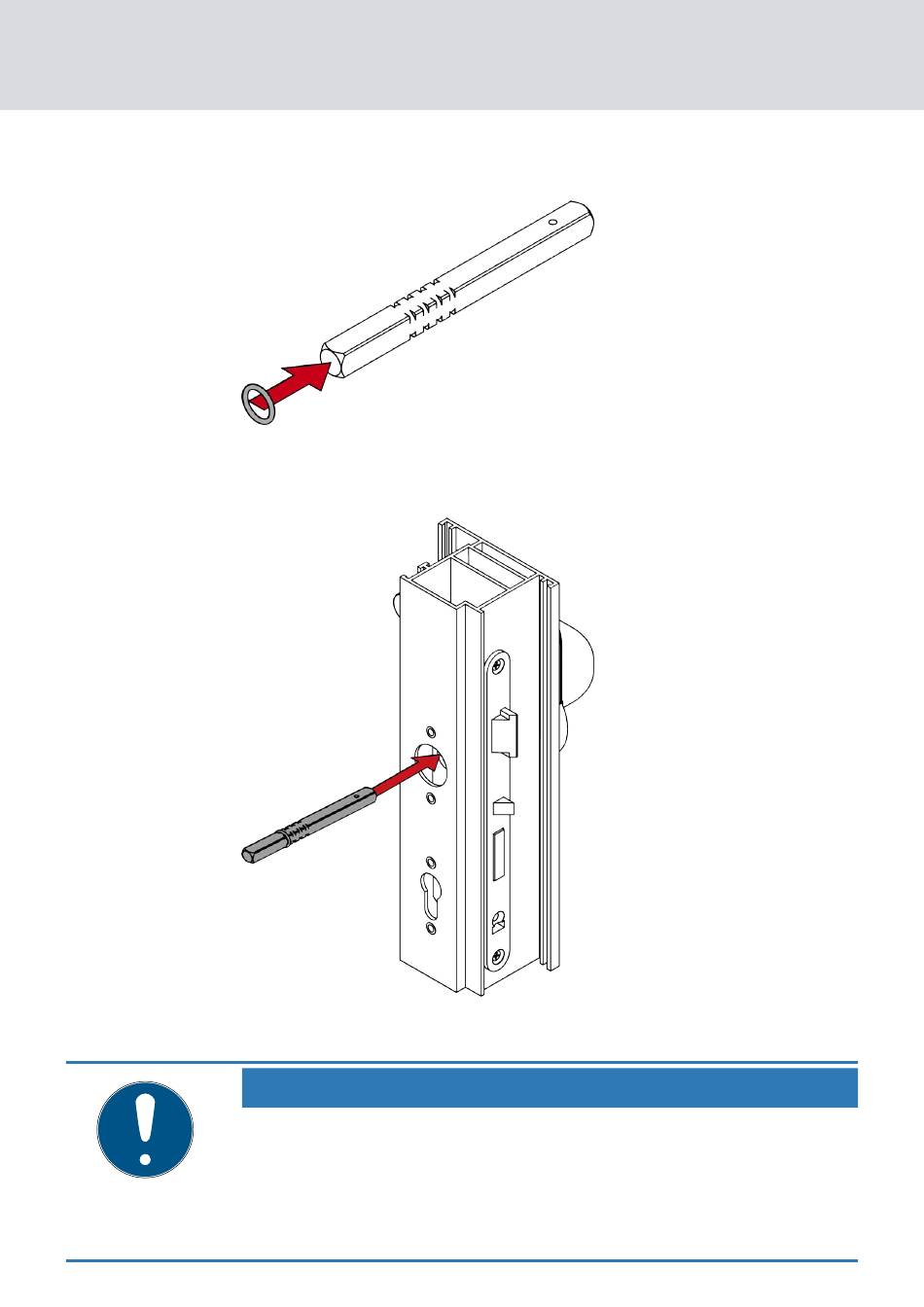

18. Schieben Sie den O-Ring auf die berechnete Rille.
19. Stecken Sie den Vierkant mit der ringfreien Seite bis zum Anschlag in die
Tür.
20.Für FH: Setzen Sie den Blindzylinder ein.
HINWEIS
Blindzylinder mit Schraubendreher im Loch führen
Insbesondere bei dicken Türen ist es schwierig, den Blindzylinder richtig zu
positionieren.
1. Stecken Sie einen Schraubendreher in das Loch des Blindzylinders.
2. Positionieren Sie den Blindzylinder mithilfe des Schraubendrehers.
7. Montage
131 / 308
