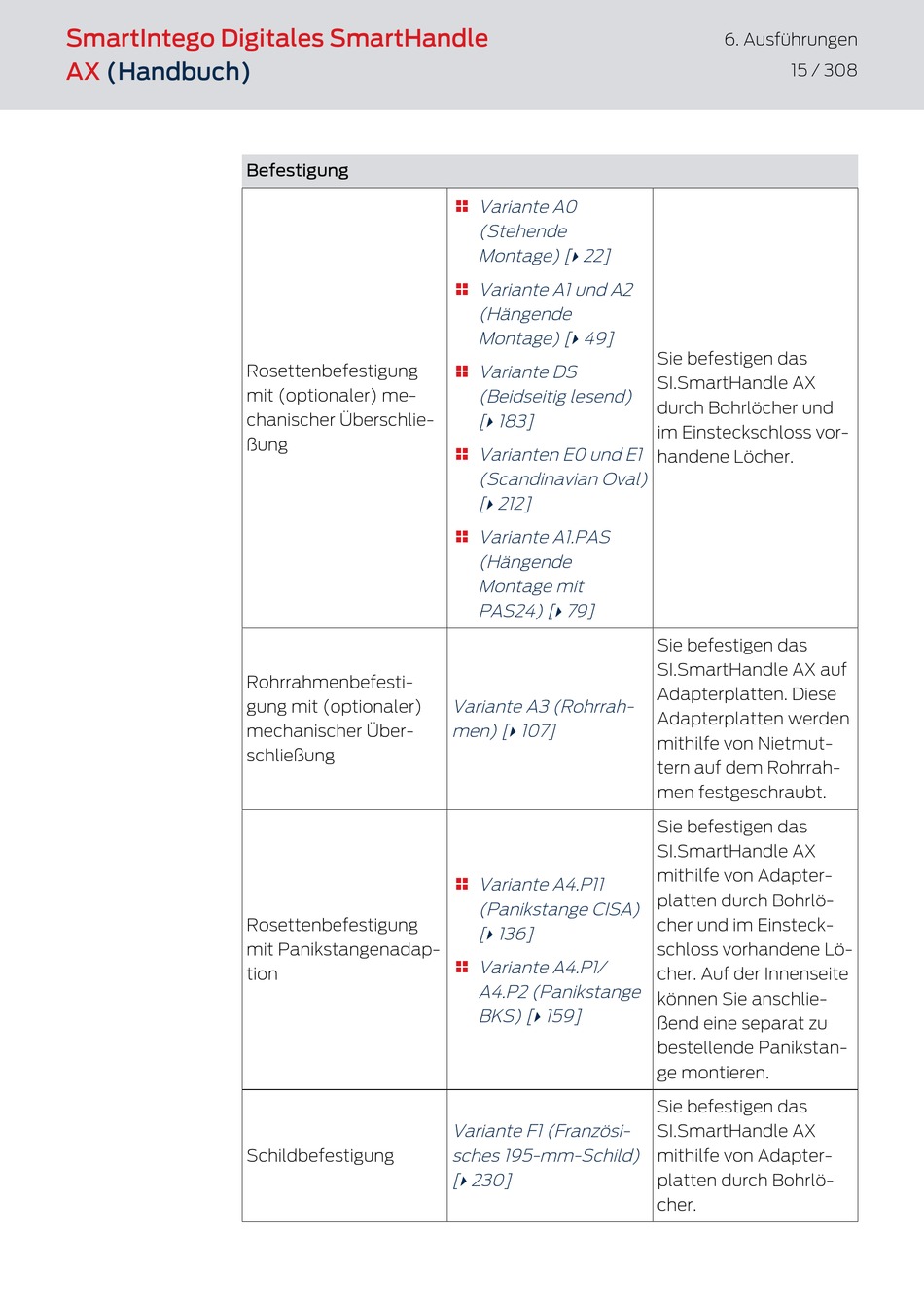

Simons Voss Technologies SmartIntego Digitales Handbuch Seite 15

SmartIntego Digitales SmartHandle
AX (Handbuch)
Befestigung
Rosettenbefestigung
mit (optionaler) me-
chanischer Überschlie-
ßung
Rohrrahmenbefesti-
gung mit (optionaler)
mechanischer Über-
schließung
Rosettenbefestigung
mit Panikstangenadap-
tion
Schildbefestigung
Variante A0

(Stehende
Montage) [ 22]
}
Variante A1 und A2

(Hängende
Montage) [ 49]
}
Variante DS

(Beidseitig lesend)
[ 183]
}
Varianten E0 und E1

(Scandinavian Oval)
[ 212]
}
Variante A1.PAS

(Hängende
Montage mit
PAS24) [ 79]
}
Variante A3 (Rohrrah-
men) [ 107]
}
Variante A4.P11

(Panikstange CISA)
[ 136]
}
Variante A4.P1/

A4.P2 (Panikstange
BKS) [ 159]
}
Variante F1 (Französi-
sches 195-mm-Schild)
[ 230]
}
6. Ausführungen
15 / 308
Sie befestigen das
SI.SmartHandle AX
durch Bohrlöcher und
im Einsteckschloss vor-
handene Löcher.
Sie befestigen das
SI.SmartHandle AX auf
Adapterplatten. Diese
Adapterplatten werden
mithilfe von Nietmut-
tern auf dem Rohrrah-
men festgeschraubt.
Sie befestigen das
SI.SmartHandle AX
mithilfe von Adapter-
platten durch Bohrlö-
cher und im Einsteck-
schloss vorhandene Lö-
cher. Auf der Innenseite
können Sie anschlie-
ßend eine separat zu
bestellende Panikstan-
ge montieren.
Sie befestigen das
SI.SmartHandle AX
mithilfe von Adapter-
platten durch Bohrlö-
cher.
