Simons Voss Technologies SmartIntego Digitales Handbuch Seite 272

SmartIntego Digitales SmartHandle
AX (Handbuch)
HINWEIS
Fremdprodukt mit eigener Dokumentation
Die Panikstangenaufnahme ist ein Fremdprodukt.
Beachten Sie die Anweisungen und Sicherheitshinweise des Herstellers.

2. Schrauben Sie die Schrauben der Aufnahmeplatte heraus.
3. Ziehen Sie den Beschlag mit der Adapterplatte und dem Vierkant her-
aus.
9 SI.SmartHandle AX ist aus der Tür entfernt.
4. Schrauben Sie die Schrauben heraus, die das SI.SmartHandle AX an der
Adapterplatte befestigen.
Adapterplatte ist entfernt.
9
5. Drücken Sie den Sicherungsstift des Vierkants nach innen und ziehen
Sie den Vierkant aus der Baugruppe.
9 Vierkant ist entfernt.
Drücker von Baugruppe entfernen

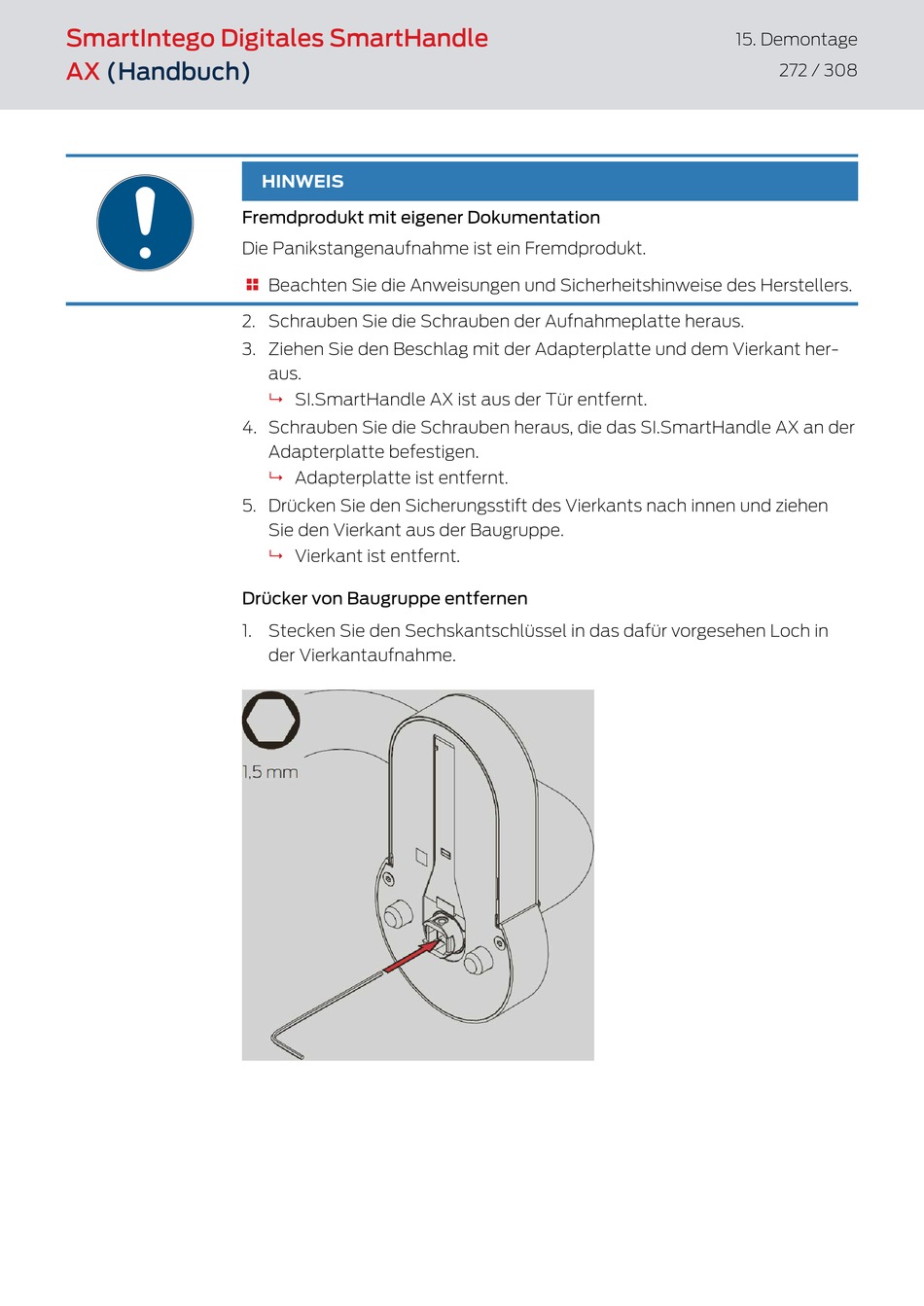

1. Stecken Sie den Sechskantschlüssel in das dafür vorgesehen Loch in
der Vierkantaufnahme.
15. Demontage
272 / 308
