SmartIntego Digitales SmartHandle
AX
(Handbuch)
15.5 Variante DS (Beidseitig lesend)

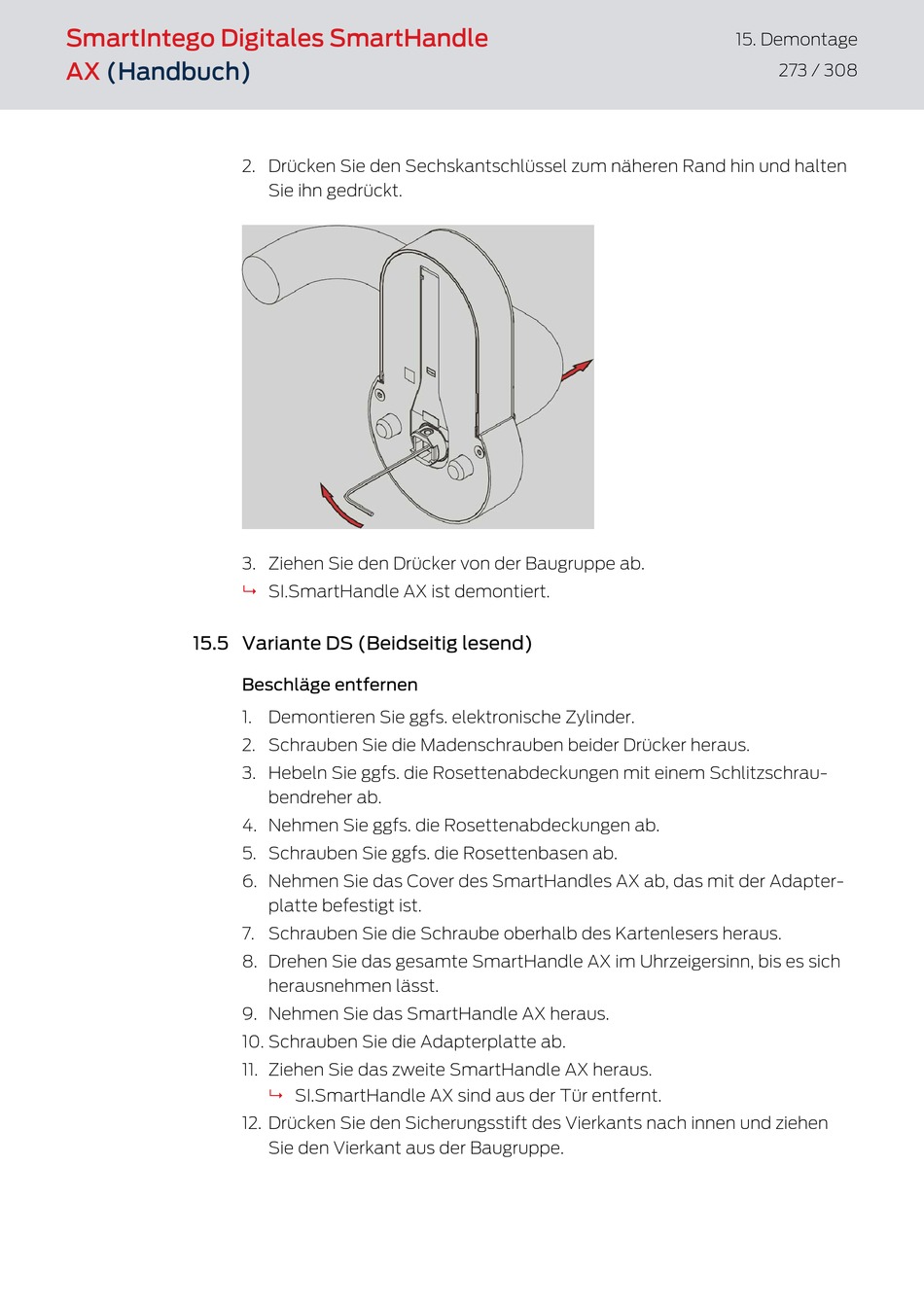

2. Drücken Sie den Sechskantschlüssel zum näheren Rand hin und halten
Sie ihn gedrückt.
3. Ziehen Sie den Drücker von der Baugruppe ab.
SI.SmartHandle AX ist demontiert.
9
Beschläge entfernen
1. Demontieren Sie ggfs. elektronische Zylinder.
2. Schrauben Sie die Madenschrauben beider Drücker heraus.
3. Hebeln Sie ggfs. die Rosettenabdeckungen mit einem Schlitzschrau-
bendreher ab.
4. Nehmen Sie ggfs. die Rosettenabdeckungen ab.
5. Schrauben Sie ggfs. die Rosettenbasen ab.
6. Nehmen Sie das Cover des SmartHandles AX ab, das mit der Adapter-
platte befestigt ist.
7. Schrauben Sie die Schraube oberhalb des Kartenlesers heraus.
8. Drehen Sie das gesamte SmartHandle AX im Uhrzeigersinn, bis es sich
herausnehmen lässt.
9. Nehmen Sie das SmartHandle AX heraus.
10. Schrauben Sie die Adapterplatte ab.
11. Ziehen Sie das zweite SmartHandle AX heraus.
9
SI.SmartHandle AX sind aus der Tür entfernt.
12. Drücken Sie den Sicherungsstift des Vierkants nach innen und ziehen
Sie den Vierkant aus der Baugruppe.
15. Demontage
273 / 308
