SmartIntego Digitales SmartHandle
AX (Handbuch)
8. Ziehen Sie den elektronischen Beschlag zusammen mit der Adapter-
platte aus der Tür.
9 SI.SmartHandle AX ist aus der Tür entfernt.
9. Schrauben Sie den Innendrücker und die PZ-Rosette von der inneren
Adapterplatte.
10. Schrauben Sie den elektronischen Beschlag und die PZ-Rosette von der
äußeren Adapterplatte.
11. Drücken Sie den Sicherungsstift des Vierkants nach innen und ziehen
Sie den Vierkant aus der Baugruppe.
Vierkant ist entfernt.
9

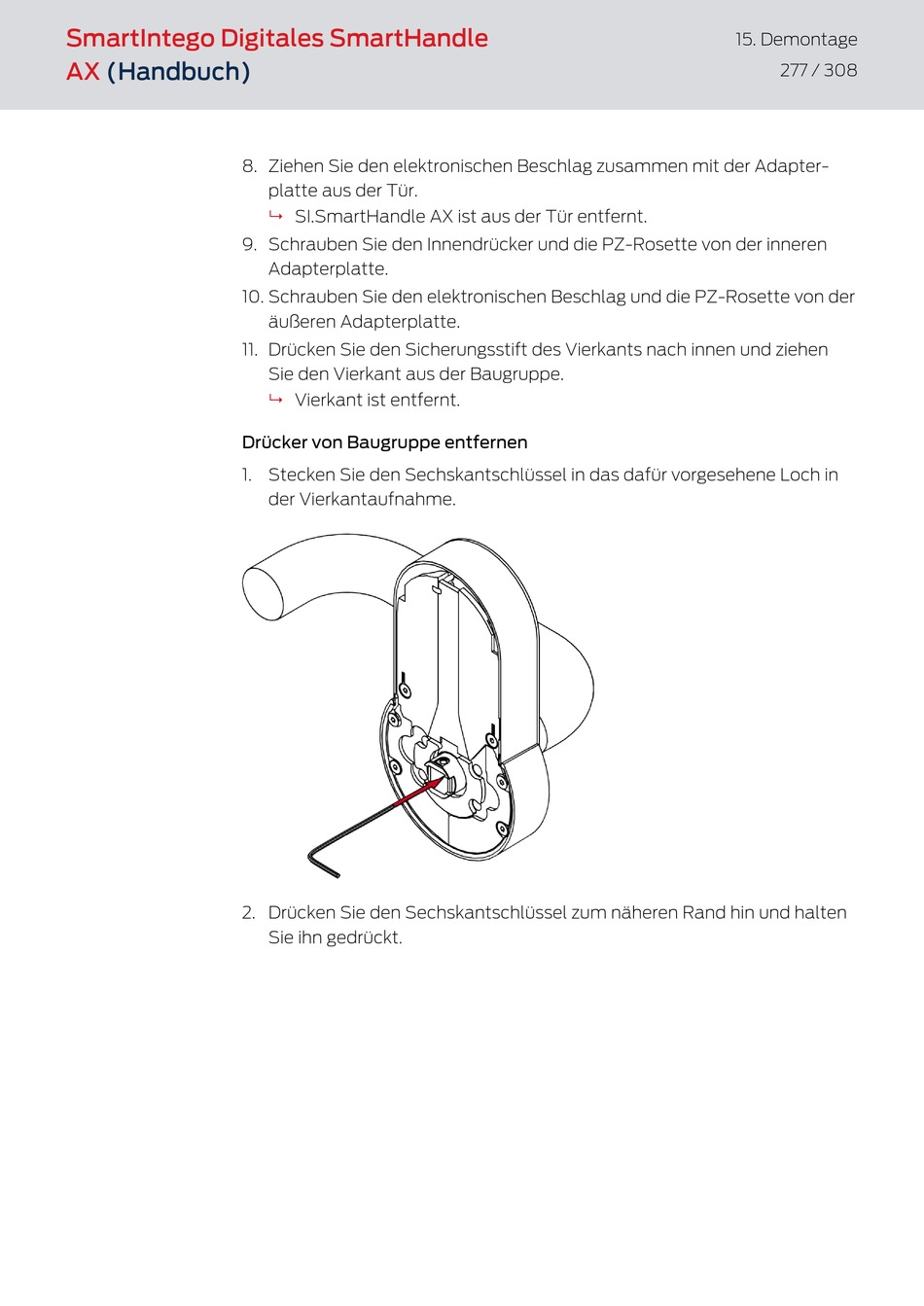

Drücker von Baugruppe entfernen
1. Stecken Sie den Sechskantschlüssel in das dafür vorgesehene Loch in
der Vierkantaufnahme.
2. Drücken Sie den Sechskantschlüssel zum näheren Rand hin und halten
Sie ihn gedrückt.
15. Demontage
277 / 308
