COMANDO MANUALE D'EMERGENZA

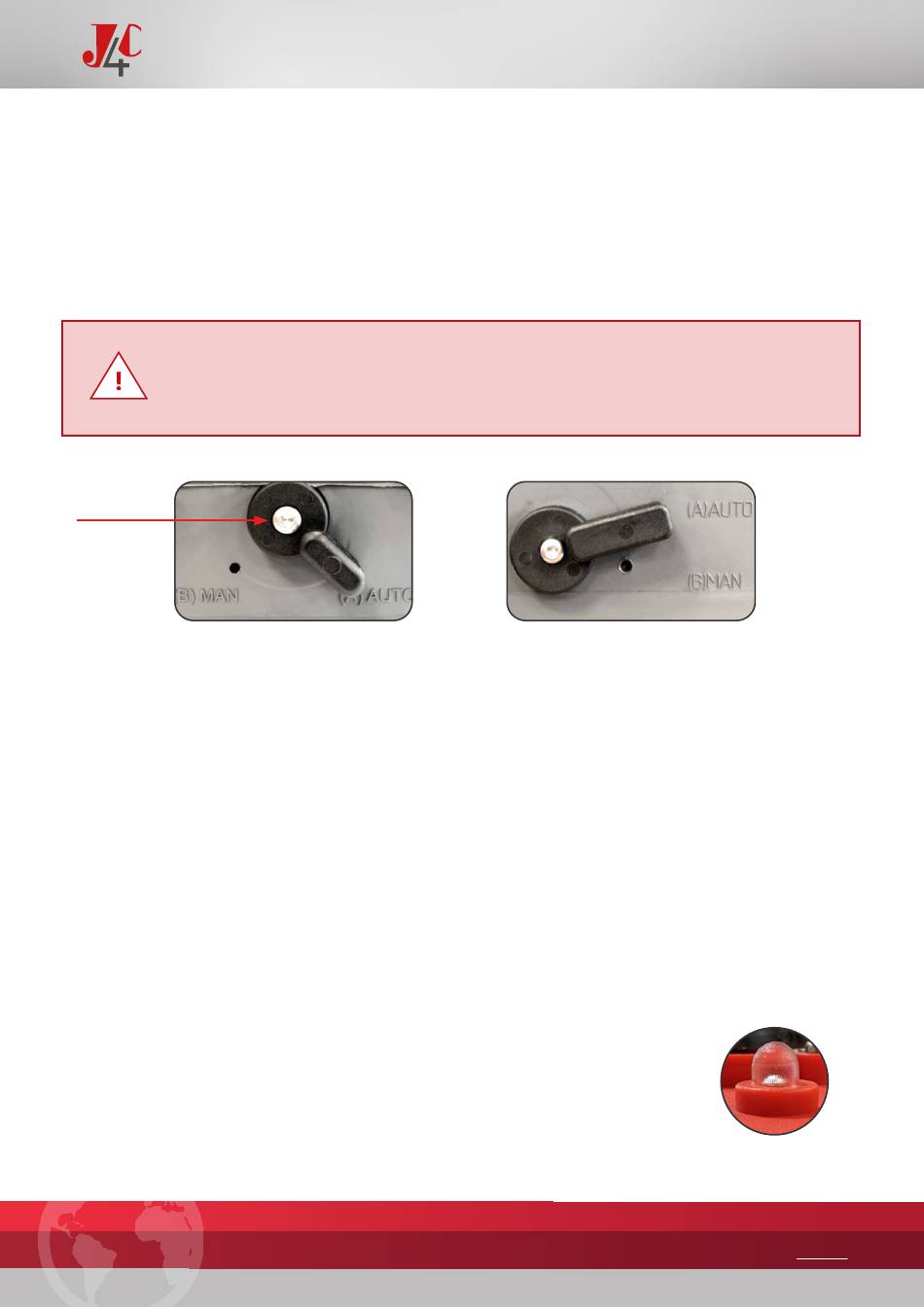

La leva selettrice (Fig. 7) si trova su uno dei lati esterni dell'attuatore.
• AUTO = Funzionamento automatico.
• MAN = Funzionamento manuale.
ATTENZIONE: non svitare mai la vite di sicurezza della leva selettrice, né utilizzare alcun uten-
sile per spostarla. Si potrebbero causare gravi danni al sistema meccanico. Quando l'attuatore
è in posizione "AUTO", il volantino sui modelli 20, 35, 55 e 85 gira automaticamente e non deve
mai essere frenato o fermato.
Vite di
sicurezza
Fig. 7
Quando la leva selettrice è in posizione "MAN"
1. Il sistema elettronico disinserisce l'alimentazione una volta trascorso il tempo impostato sull'attuatore.
2. Il collegamento meccanico tra il motore e l'asse principale è disattivato.
3. La valvola può essere spostata nella posizione desiderata azionando manualmente il volantino.
4. Quando la leva selettrice è in posizione "MAN" esistono due opzioni per riattivare il motore:
• a) Lasciando l'attuatore in posizione "MAN", azionare il volantino fino a raggiungere una delle posizioni
finali (chiuso o aperto). Se il relativo interruttore è attivato, il motore gira. Quindi spostare la leva selettrice
dalla posizione "MAN" alla posizione "AUTO". Ora l'unità è pronta per funzionare in modalità automatica.
• b) Spostare la leva selettrice da "MAN" a "AUTO". Spegnere l'alimentazione per alcuni secondi e poi
riavviare l'apparecchiatura. Ora l'unità è ora pronta per funzionare in modalità automatica.

SPIA LUMINOSA

Si tratta di un sistema di comunicazione tra l'attuatore e l'operatore:
a seconda del tipo di luce fornisce le seguenti informazioni (Fig.8).
