Leggere attentamente queste istruzioni prima di collegare l'attuatore.
il mancato rispetto di queste istruzioni comporta l'annullamento di qualsiasi garanzia.
Per il loro funzionamento, gli attuatori J+J serie J4C da 20 a 300 utilizzano energia elettrica. Ricordiamo che soltanto
personale specializzato deve effettuare i collegamenti o le regolazioni dell'attuatore. L'attuatore elettrico è dotato
di elementi esterni, ognuno dei quali svolge una funzione diversa. Di seguito spiegheremo la funzione di ciascuno
di essi e come utilizzarli.
TENSIONE
•
· Tutti i modelli di attuatori da S20 a S300 possono essere collegati a una tensione compresa tra 24 a 240 VDC/VAC.
•
· Tutti i modelli di attuatori da B20 a B300 possono essere collegati SOLO a una tensione di 12 VDC/VAC.
CONNETTORI
Attenzione:
prima di collegare l'attuatore all'alimentazione, verificare che la tensione indicata sulla targhetta identifi-
cativa posta su uno dei lati esterni dell'attuatore corrisponda alla tensione che si sta per utilizzare. I connettori della
serie J4C consentono un diametro massimo e minimo del cavo flessibile per mantenere una buona tenuta stagna.
La seguente tabella indica i diametri.
CONNETTORE
MODELLO
J4C 20 A 300
Attenzione:
È molto importante assicurarsi che il montaggio, sia del connettore con il cavo che del connettore con
la base, abbiano le rispettive guarnizioni correttamente montate. Una volta effettuati i collegamenti dei connettori,
dobbiamo innestarli nelle rispettive basi e fissarli con la vite (coppia massima di serraggio 0,5 Nm).

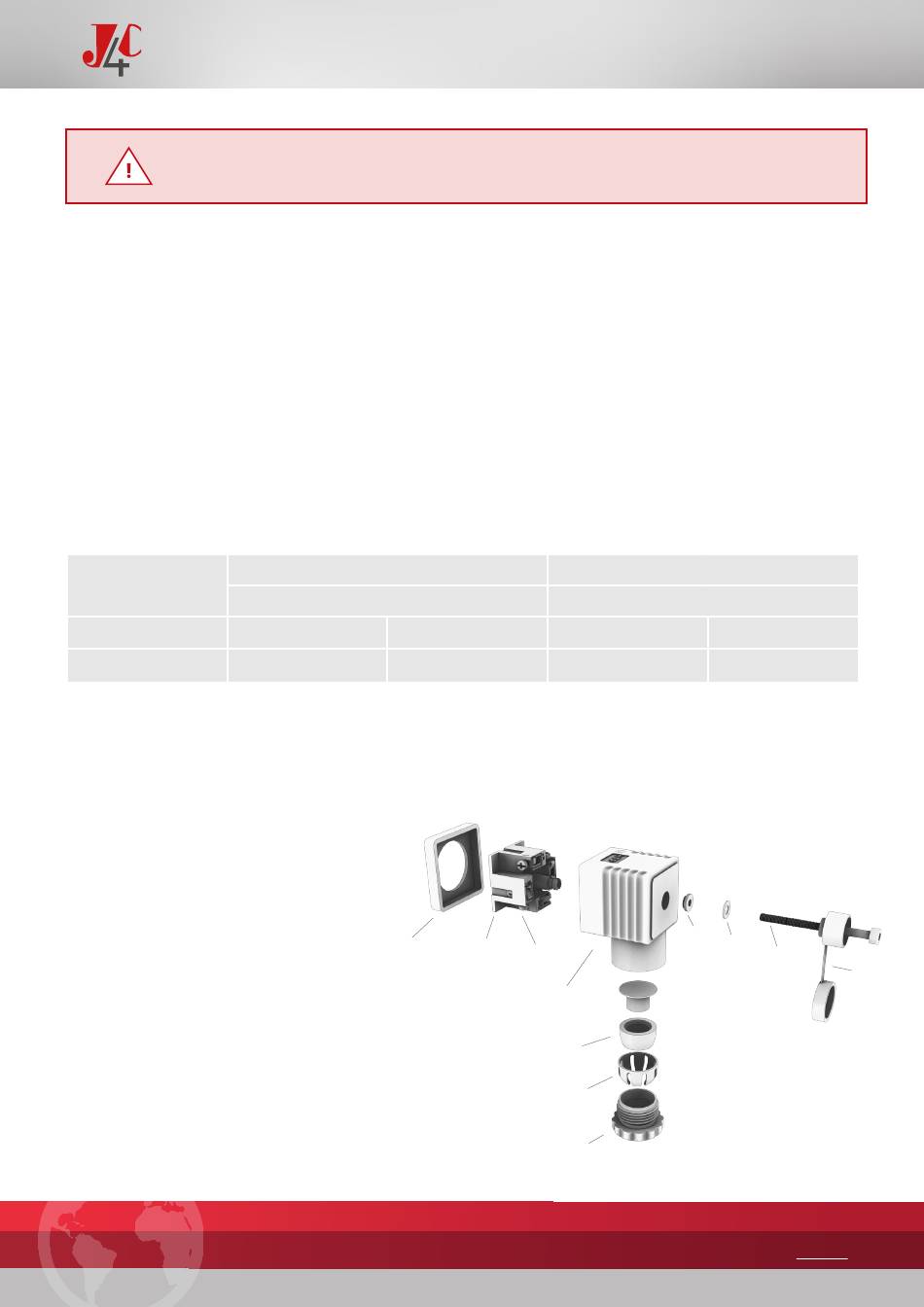

1. Guarnizione connettore
2. Base connettore
3. Vite fissaggio cavo
4. Connettore
5. Guarnizione cavo
6. Pinza di fissaggio
IMMUNITÀ ALLE SCAriche ELETTROSTATICHE (ESD): Il cappuccio
ESD aggiunto (11) serve come componente volto a prevenire qualsiasi
effetto negativo delle scariche elettrostatiche. La sua funzione principale
è garantire prestazioni ottimali e una lunga durata dell'attuatore.
Agendo come protezione, questo componente aggiuntivo rafforza
l'immunità dell'attuatore alle scariche elettrostatiche, aumentandone
significativamente la durata complessiva.
Il miglioramento ci ha permesso di ottenere la certificazione
KR - Registro Coreano.
(ITALIANO)
Piccolo NERO
EN175301-803 Form CI
min. Ø
5 mm
7. Dado
8. Guarnizione vite
9. Guarnizione vite
10. Vite di fissaggio
11. ESD cap
1
ISTRUZIONI DI INSTALLAZIONE J4C DA 20 A 300
max. Ø
min. Ø
6 mm
8 mm
2
3
4
5
6
7
Grande GRIGIO e NERO
EN175301-803 Forma A
max. Ø
10,5 mm
8
9
10
_
21
11
