Lire attentivement ces instructions avan le raccordement de l'actionneur le non-respect de
ces instructions annule tout type de garantie
Les actionneurs J+J Séries J4C 20 à 300 utilisent de l'énergie électrique pour leur fonctionnement. Nus
rappelons que, seul, le personnel spécialisé peut effectuer les branchements ou les réglages de l'actionneur.
VOLTAGE
· Tous nos actionneurs modèle S20 à S300 sont prêts à fonctionner à partir de 24-240 VDC/VAC.
· Tous nos actionneurs du modèle B20 à B300 sont prêts à travailler à 12 VDC/VAC.
ELECTRICAL CONNECTORS
Attention :
avant de brancher l'actionneur sur le courant, vérifier que la tension indiquée sur la plaque signalétique,
située sur l'un de ces côtés extérieurs correspond à la tension d'utilisation.
Les connecteurs de la Série J4C acceptent un diamètre de gaine entre maximum et un minimum pour assurer une
bonne étanchéité
CONNECTEUR
MODÈLE
J4C 20 to 300
Il est important
de s'assurer que les joints de la base du connecteur et du presse-étoupe soient correctement montés
A la fin de raccordements, nous devons brancher les connecteurs externes à leurs bases respectives et les fixer avec
la vis (couple de serrage maximum à 0,5 Nm)

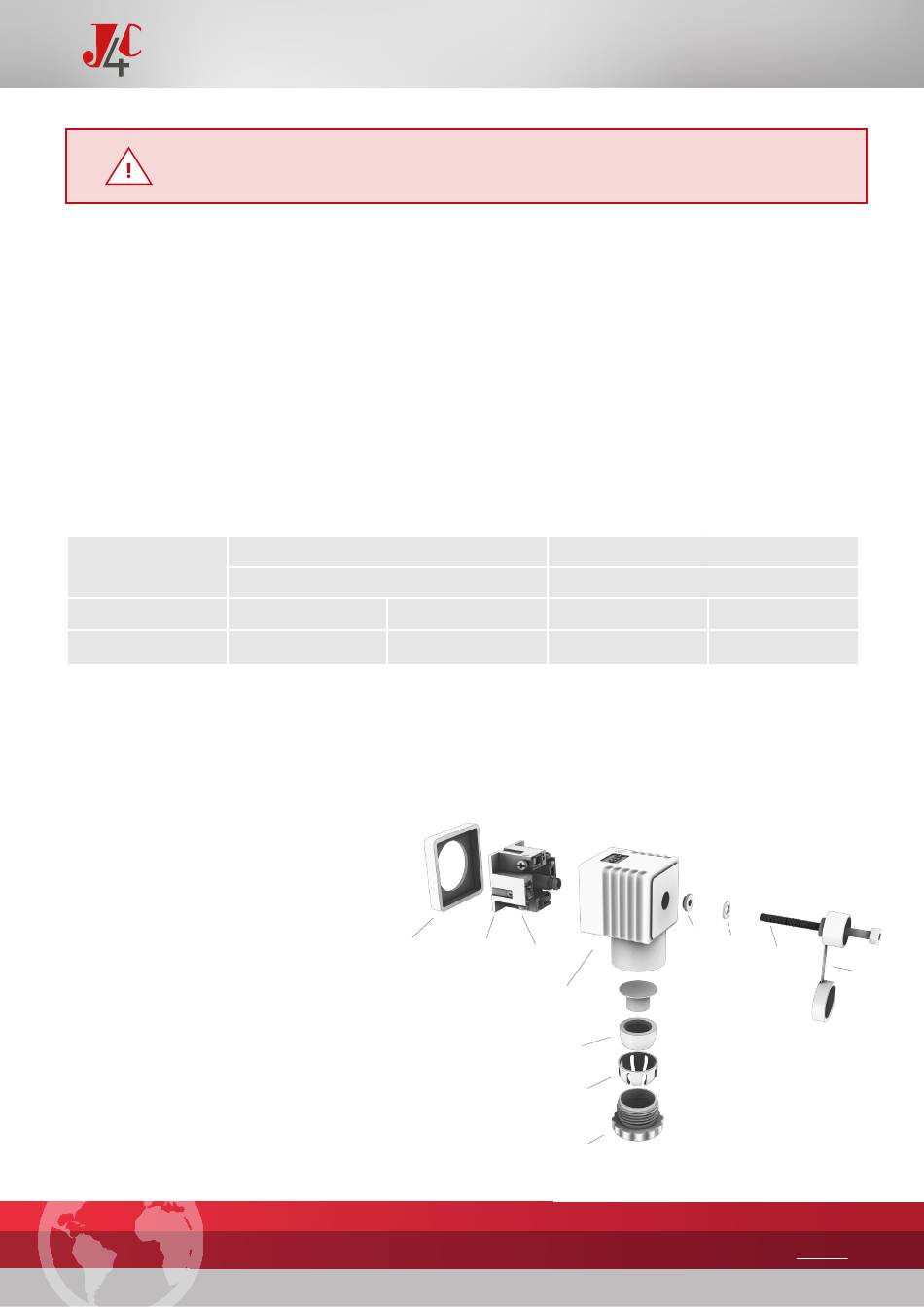

1 Joint connecteur
2 Base connecteur
3 Vis fixation câble
4 Connecteur
5 Joint câble
6 Rondelle fixation
IMMUNITÉ AUX DÉCHARGES ÉLECTROSTATIQUES (ESD) : Le capuchon
ESD ajouté (11) sert de composant visant à prévenir tout effet néfaste
des décharges électrostatiques. Sa fonction principale est d'assurer
des performances optimales et une durabilité prolongée de l'actionneur.
Agissant comme une protection, ce composant supplémentaire renforce
l'immunité de l'actionneur contre les décharges électrostatiques,
augmentant ainsi considérablement sa durée de vie globale.
L'amélioration nous a permis d'obtenir la certification KR - Korean
Register.
Petit NOIRE
EN175301-803 Form CI
min. Ø
5 mm
7. Écrou
8. Joint vis
9. Rondelle
10. Vis fixation
11. ESD cap
1
(FRANÇAIS)
INTRUCTIONS D'INSTALLATION J4C 20 A 300
(ENGLISH)
J4C 20 TO 300 INSTALLATION INSTRUCTIONS
max. Ø
6 mm
2
3
4
5
6
7
Grand GRIS ou NOIRE
EN175301-803 Form A
min. Ø
max. Ø
8 mm
10,5 mm
8
9
10
_
_15
15
11
