* IMPORTANT :
avant de brancher le connecteur "A" (couleur gris – alimentation) à l'actionneur, il faut s'assurer
que la tension fournie est celle indiquée sur l'étiquette de l'actionneur Connecteur noire "C" = déconnectez
COMMUTATEUR1 (gauche) et GROUND COMMUTATEUR (inférieur)
L'actionneur effectuera une manœuvre complète.
Il est maintenant possible de connecter les signaux d'entrée / sortie du positionneur au connecteur
central de l'actionneur « C »

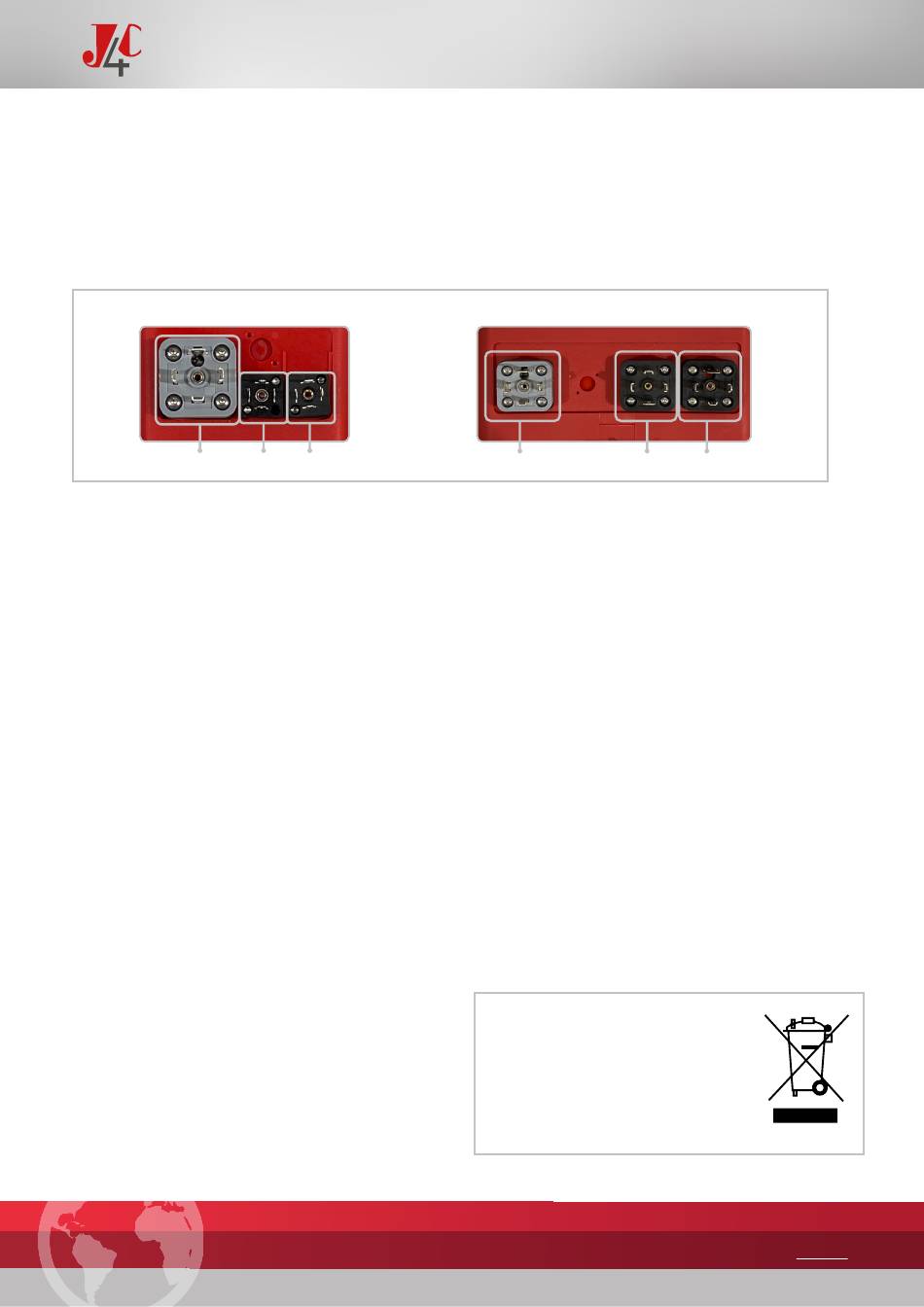

J4C 20 to 85 COVER
A
KITS BSR / KIT DPS
Pour assembler les KITS, suivez toutes les étapes expliquées dans les instructions jointes à l'intérieur des kits
respectifs.
HEATER
L'ATC est en charge du contrôle automatique de la température intérieure. Est allumé lorsque l'actionneur est
connecté à l'alimentation électrique. Par conséquent, nous recommandons fortement de maintenir l'alimentation
électrique connectée à l'actionneur, sinon le système ATC resterait déconnecté.
MONTAGE DES COMPOSANTS DE L'ACTIONNEUR
Il est indispensable que le "KIT" de montage, pour assembler l'actionneur à la vanne, soit usiné et monté correctement.
Les trous des supports doivent être parfaitement alignés pour assurer un alignement parfait entre l'actionneur, les
pièces de raccordement et la vanne. L'extrémité du carré mâle du raccord intermédiaire ne doit pas dépasser la
profondeur maximale du carré de sortie de l'actionneur. Les trous de montage de l'actionneur sont conformes à la
norme ISO 5211 et les sorties femelles carrées conformes à la norme DIN 3337. Il est recommandé que les vannes ou
éléments à monter sur l'actionneur soient conformes à la norme ISO 5211 / DIN 3337, pour faciliter le montage
* En cas de panne de courant, l'actionneur s'arrête dans la position dans laquelle il se trouve et reprend sa rotation dans le même sens lorsqu'il
reçoit à nouveau le signal électrique.
TRÈS IMPORTANT :
Avant de démarrer l'actionneur, assurez-vous qu'aucun objet (outils,
chiffons, etc.) n' o bstrue le composant à actionner (vanne, dumper,
etc.). Avant d'alimenter l'actionneur, vérifiez le schéma de connexion
indiqué sur l'étiquette d'un côté. En cas de doute, effectuez cette
vérification AVANT de démarrer l'actionneur. Il est recommandé
d'équiper la ligne d'alimentation de l'actionneur d'un système de
fusibles spéciaux, pour la protéger des effets de défauts dans
d'autres appareils électriques de la ligne (par exemple les pompes).
(FRANÇAIS)
C
B
INTRUCTIONS D'INSTALLATION J4C 20 A 300
(ENGLISH)
J4C 20 TO 300 INSTALLATION INSTRUCTIONS
J4C 140 to 300 COVER
A
Si les DEEE contiennent des piles ou des batteries, il est
important de les retirer avant de les déposer dans les
déchetteries de ces déchets. Les batteries peuvent contenir des
substances dangereuses qui peuvent nuire à l'environnement
et à la santé humaine si elles sont mal manipulées ou éliminées
de manière incorrecte.
Pour une bonne gestion, les piles et batteries doivent être
déposées dans des conteneurs spécifiques pour leur recyclage
et leur traitement ultérieur. Dans certains pays, il existe des
programmes de collecte sélective des piles usagées dans
les supermarchés, les magasins d'électronique ou d'autres
établissements où les piles peuvent être déposées pour un
traitement ultérieur et un recyclage approprié.
C
B
Fig. 11
Num: RII-AEE: 8760
INDEX
_
_20
