J+J
Inbetriebnahme
Aufbau auf Armatur
Das Drehmoment der Armatur darf unter Berücksichtigung von Medium und Druck, sowie nach Multiplikation mit einem
Vor der Montage müssen eventuelle Endanschläge der Armatur entfernt werden.
Sollten Welle oder Flanschbild der Armatur nicht direkt mit dem Antrieb montierbar sein, so sind entsprechende
Adaptionen vorzusehen. Die Welle der Armatur darf niemals länger als die Einstecktiefe der Wellenaufnahme sein.
Die Montage kann mit Gewindestiften erfolgen, hierbei ist eine ausreichende Einschraubtiefe im Antrieb sicherzustellen.
Außerdem ist bei der Montage auf ein Fluchten von Armatur und Antrieb zu achten.
Hierbei kann es hilfreich sein, ein Fluchten durch Einsatz der Handnotbetätigung herbeizuführen (Siehe Handnotbetätigung).
Elektrischer Anschluss
Der Anschluss darf nur von elektrisch geschultem Fachpersonal ausgeführt werden.
Es gelten die allgemeinen Elektrosicherheitsregeln und VDE Vorschriften.
Der Anschluss erfolgt mittels der mitgelieferten Industriesteckverbinder. Beim Verdrahten ist besonders auf den richtigen
Jeder Stecker wird mit einer Schraube am Schwenkantrieb befestigt, diese darf nicht überdreht werden.
J+J Schwenkantriebe sind einphasig anzuschließen und müssen über Relais oder Schalter angesteuert werden.
Durch das interne Schaltnetzteil ist der Antrieb als kapazitive Last zu betrachten.
Demnach ist eine externe Sicherung mit entsprechender
Schaltkontakte sollten ein
Es dürfen keine fremden Verbraucher parallel zum Antrieb geschaltet werden.

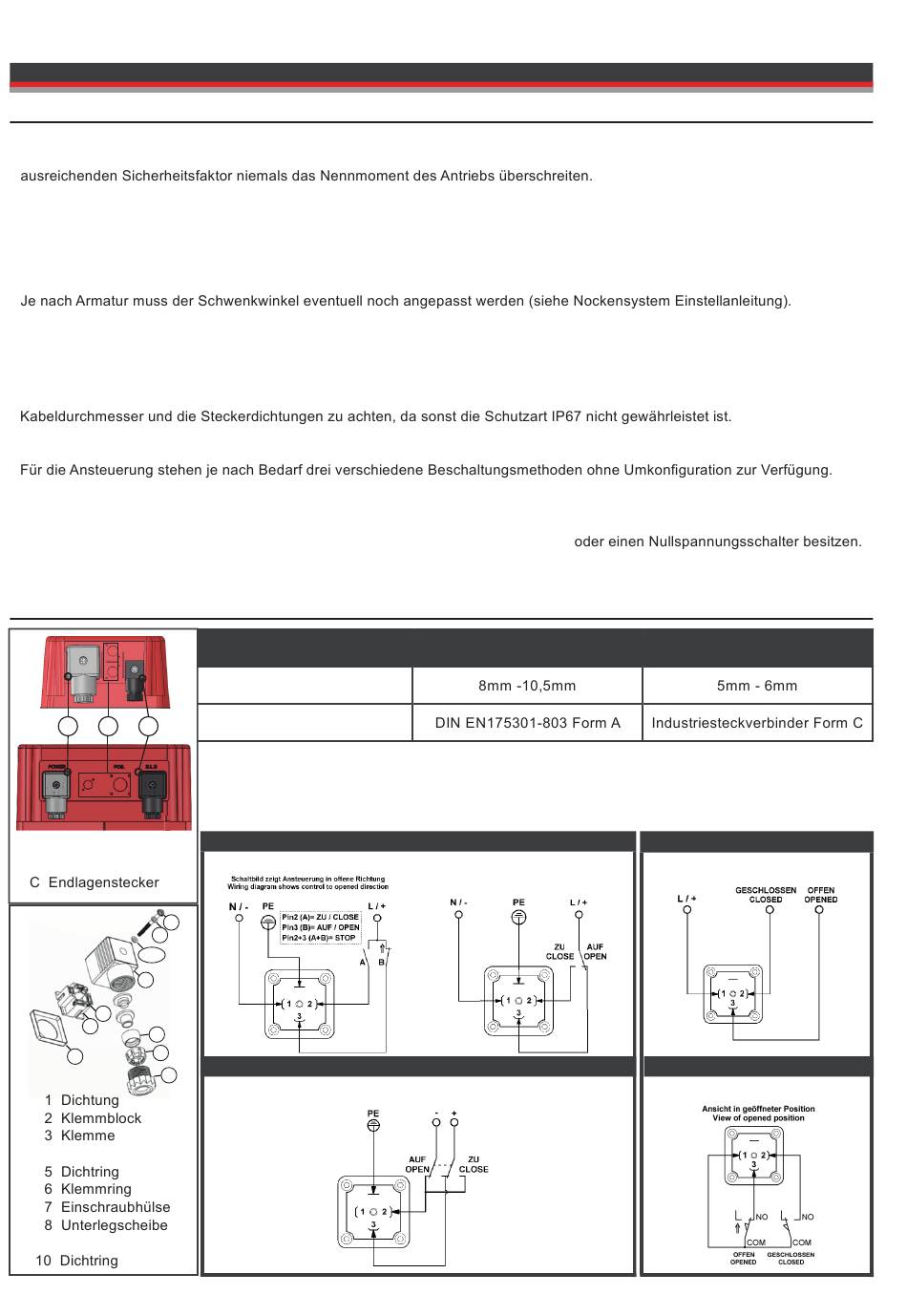

Anschlussstecker
A
B
C
A Versorgungsstecker
B Optional
9
8
9
8
10
10
4
4
3
3
2
2
5
5
6
1
6
1
7
7
4 Gehäuse
9 Fixierschraube
Kurzanleitung J4C S20-S300
geeignetes Kontaktmaterial (z.B. Silber-Zinnoxyd AgSnO)
Zulässiger Kabeldurchmesser
Typ
Versorgungsstecker
Regelung 3 Punkt regulation 3 point
Steuerung 2 Draht control 2 wires
Auslösecharakteristik (z.B. LS Schalter Typ D)
großer Stecker
supply plug
AC/DC
Steuerung 2 Punkt control 2 point
DC
-SEITE 2-
vorzusehen.
kleiner Stecker
Endlagenstecker
end position plug
Anschluss connection
Interne Funktion internal function
