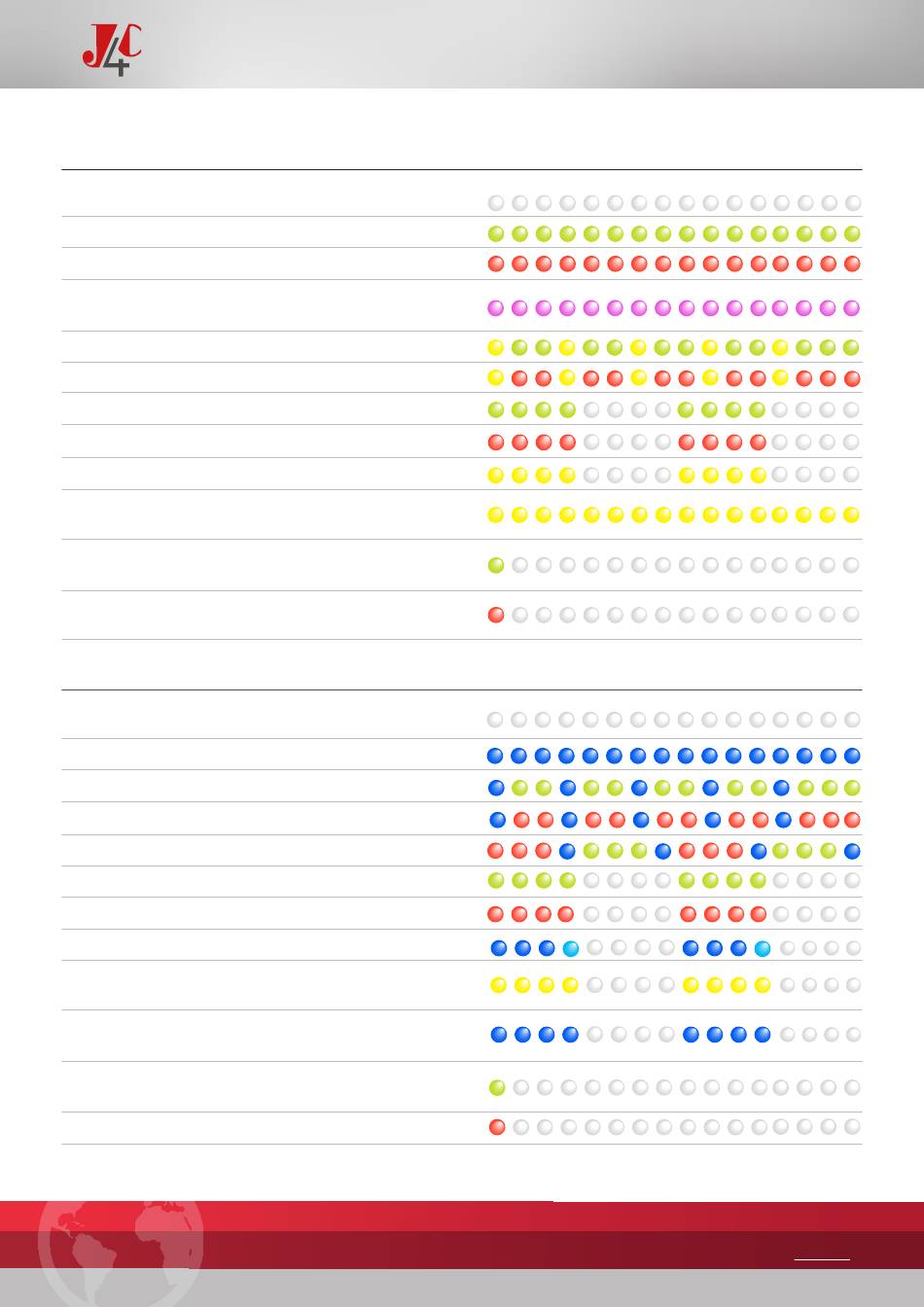

ESTATUS OPERACIONAL DEL ACTUADOR ON-OFF
Actuador sin alimentación
Actuador abierto
Actuador cerrado
Actuador parado. Conexión PIN1 (N) o (-) + PIN2+3 (F)
o (+) (Solo modus Standard)
Actuador, maniobra de abrir
Actuador, maniobra de cerrar
Actuador limitando, maniobra de abrir
Actuador limitando, maniobra de cerrar
Desconexión de motor por tiempo
Actuador en posición intermedia.
Solo para actuadores de 3 posiciones
Actuador sin alimentación.
Funciona con el BSR NO. Max. 3 min.
Actuador sin alimentación. Funciona con el BSR NC.
Max. 3 min.
ESTATUS OPERACIONAL DEL ACTUADOR CON POSICIONADOR
Actuador sin alimentación
Actuador en la posición correcta
Actuador, maniobra de abrir
Actuador, maniobra de cerrar
Actuador con posicionador, en modo auto ajuste.
Actuador limitando, maniobra de abrir
Actuador limitando, maniobra de cerrar
Desconexión de motor por tiempo
Señal de instrumentación sobrepasada.
Actuador bloqueado. Necesita RESET.
No detecta la señal de instrumentación o tiene una señal de
en 0-20mA o 0V en 0-10V.
Actuador sin alimentación. Funciona con el BSR NO.
Max. 3 min.
Actuador sin alimentación. Funciona con el BSR NC. Max. 3 min.
